電池 FPC 焊接是將柔性印刷電路板與電池進行連接的關鍵工藝，精確的焊接操作確保了電池與電子設備間穩定的電力傳輸和信號交互。它要求嚴格的溫度控制和精湛的焊接技巧，以保障電池在各種應用場景下的安全可靠運行。電池 FPC（Flexible Printed Circuit，柔性印刷電路板）焊接需要注意以下事項：

一、焊接前

材料檢查

檢查 FPC 軟板和電池連接部位是否有損壞、變形或污染。任何物理損傷都可能影響焊接質量和電氣連接的可靠性。

確認焊接使用的焊料（如錫絲、錫膏等）的質量和規格是否符合要求。劣質焊料可能導致焊接不良、虛焊等問題。

檢查焊接工具，如電烙鐵、熱風槍等，是否處于良好的工作狀態，溫度是否準確可調。

清潔處理

在焊接前，需要對 FPC 軟板和電池的焊接部位進行清潔?？梢允褂脽o水酒精或?qū)Ｓ玫碾娮忧鍧崉?，去除表面的油污、灰塵和氧化物等雜質，以確保良好的焊接結合。

電池軟板設計匹配

確保 FPC 軟板的設計與電池的規格和連接要求相匹配。包括焊接點的位置、大小、間距等，應符合焊接工藝和電氣連接的標準。

二、焊接中

溫度控制

對于不同的焊接方法和材料，需要控制合適的焊接溫度。一般來說，電烙鐵焊接時，溫度應控制在適當范圍內，過高的溫度可能會損壞 FPC 軟板和電池，過低的溫度則可能導致焊料不能充分熔化，形成虛焊。

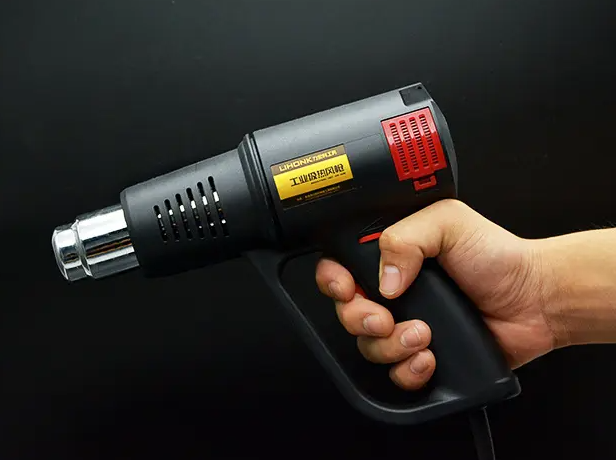

使用熱風槍焊接時，要注意控制熱風的溫度和風速，避免過熱或過強的熱風對 FPC 軟板和電池造成損傷。

焊接時間

焊接時間不宜過長，否則容易導致 FPC 軟板和電池過熱，損壞內部電路或電池結構。同時，焊接時間過短也可能導致焊料不能充分潤濕焊接部位，形成不良焊接。

一般情況下，電烙鐵焊接時間應控制在幾秒鐘以內，具體時間根據焊接點的大小和焊料的流動性而定。

焊接技巧

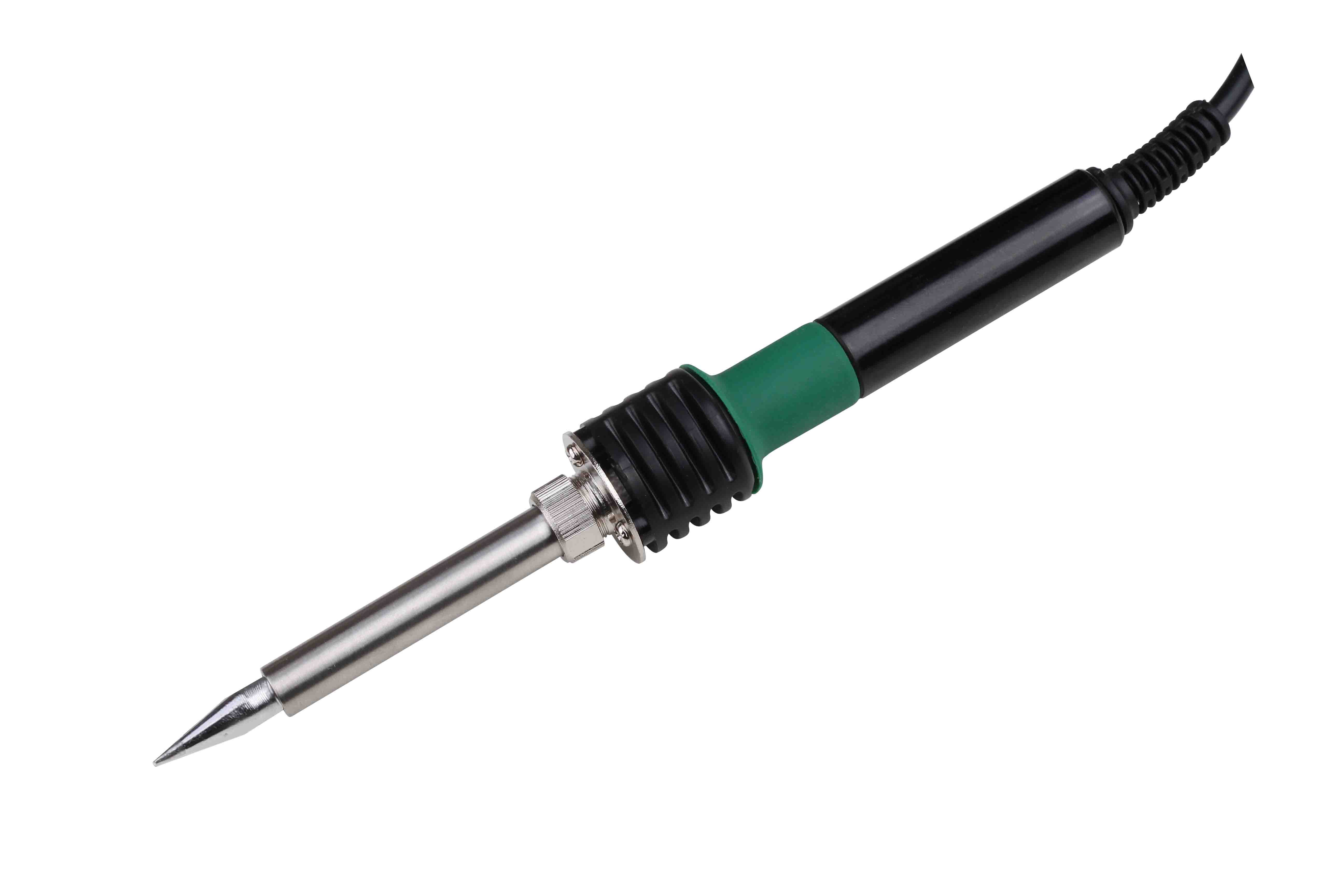

使用電烙鐵焊接時，要保持烙鐵頭清潔，避免氧化層影響焊接質量。可以在焊接前用海綿或濕布擦拭烙鐵頭，去除表面的氧化物。

焊接時，要將焊料均勻地涂覆在焊接部位，確保焊料充分潤濕 FPC 軟板和電池的連接點。同時，要避免過多的焊料堆積，以免形成短路。

對于精細的 FPC 軟板和電池連接，可以使用放大鏡或顯微鏡輔助焊接，確保焊接的準確性和質量。

三、焊接后

FPC質量檢查

焊接完成后，要對焊接部位進行質量檢查。檢查焊接點是否飽滿、光滑，有無虛焊、短路、漏焊等問題。

可以使用萬用表等測試工具，檢查焊接后的電氣連接是否良好，電阻是否符合要求。

固定和保護

對于焊接后的 FPC 軟板和電池連接，應進行適當?shù)墓潭ê捅Ｗo(hù)，以防止在使用過程中受到外力拉扯或震動而導致焊接部位松動或損壞。

可以使用膠水、膠帶或熱縮管等材料對焊接部位進行固定和保護，同時也可以起到絕緣和防水的作用。

安全注意事項

在焊接過程中，要注意安全，避免觸電、燙傷等事故。焊接時應使用絕緣工具，避免手部直接接觸焊接部位和電烙鐵等高溫工具。

同時，要注意通風良好，避免焊接時產生的煙霧和有害氣體對人體造成傷害。
