柔性電路板，又稱 FPC，是一種采用柔性絕緣基材制成的電路板。它摒棄了傳統硬板的剛性結構，具備可彎折、卷曲的特性，能適應各種復雜的空間布局。其通過在柔性基材上，利用印刷、蝕刻等工藝，精準構建出導電線路以及各類電子元件的連接焊點，以此實現電子信號的傳輸與電力分配。

在當今電子科技飛速發展的時代，F(xiàn)PC（Flexible Printed Circuit，柔性線路板）以其獨特的性能和優勢，成為了電子設備中不可或缺的重要組成部分。今天，就讓我們一起深入了解 FPC 柔性線路板的奧秘。

一、FPC 的定義與特點

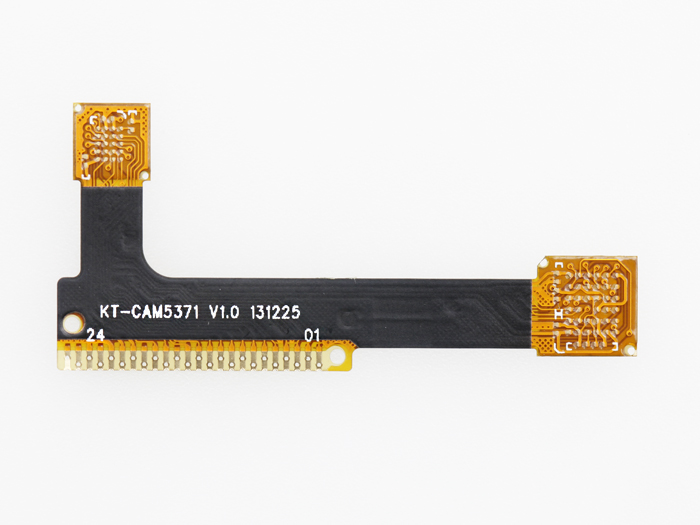

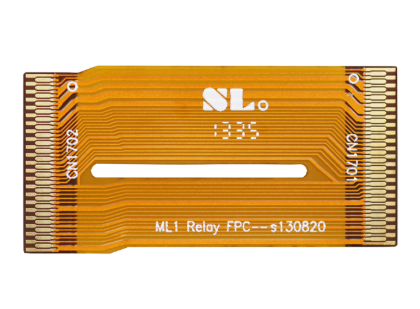

FPC 柔性線路板是一種具有高度柔性的印刷電路板，它由柔性基材、銅箔和覆蓋層組成。與傳統的剛性 PCB 相比，F(xiàn)PC 具有以下顯著特點：

柔性可彎曲

FPC 可以根據電子設備的設計需求進行任意彎曲、折疊，甚至可以纏繞在特定的形狀上。這種柔性特性使得 FPC 在空間有限、形狀復雜的電子設備中能夠充分發揮其優勢，實現更加緊湊和輕薄的設計。

輕、薄、小

由于采用了柔性基材，F(xiàn)PC 的厚度通常在 0.1mm 至 0.5mm 之間，相比剛性 PCB 更加輕薄。同時，F(xiàn)PC 的體積也可以根據需要進行定制，能夠滿足各種小型化電子設備的需求。

可靠性高

FPC 在制造過程中采用了先進的工藝技術，具有良好的電氣性能和機械性能。它能夠承受一定的彎曲、拉伸和扭曲等外力作用，而不會影響其電氣連接的穩定性。此外，F(xiàn)PC 還具有良好的耐熱、耐濕和耐腐蝕性能，能夠在各種惡劣的環境下可靠工作。

便于安裝和維修

FPC 的柔性特點使得它在安裝過程中更加方便快捷，可以適應各種復雜的安裝環境。同時，由于 FPC 的結構相對簡單，一旦出現故障，維修起來也更加容易。

二、FPC 的應用領域

FPC 柔性線路板的廣泛應用，得益于其獨特的性能優勢。以下是 FPC 在一些主要領域的應用：

智能手機和平板電腦

在智能手機和平板電腦等移動電子設備中，F(xiàn)PC 被廣泛應用于顯示屏、攝像頭、指紋識別模塊等部件的連接。它的柔性特點使得這些設備能夠?qū)崿F(xiàn)更加輕薄的設計，同時也提高了設備的可靠性和穩定性。

可穿戴設備

可穿戴設備對電子元件的體積和重量要求非常高，F(xiàn)PC 的輕、薄、小特點使其成為可穿戴設備的理想選擇。例如，智能手表、智能手環等可穿戴設備中的顯示屏、傳感器等部件通常都采用 FPC 進行連接。

汽車電子

隨著汽車電子技術的不斷發展，F(xiàn)PC 在汽車電子領域的應用也越來越廣泛。它可以用于汽車儀表盤、導航系統、音響系統等部件的連接，為汽車電子設備的小型化和集成化提供了有力支持。

醫療設備

醫療設備對電子元件的可靠性和穩定性要求極高，F(xiàn)PC 的良好性能使其在醫療設備中得到了廣泛應用。例如，心電圖機、血糖儀、血壓計等醫療設備中的顯示屏、傳感器等部件通常都采用 FPC 進行連接。

三、FPC 的制造工藝

軟板的制造工藝相對復雜，主要包括以下幾個步驟：

設計與排版

根據客戶的需求，設計出 FPC 的電路圖，并進行排版。在排版過程中，需要考慮 FPC 的柔性特點、電氣性能、機械性能等因素，以確保 FPC 的質量和可靠性。

基材制備

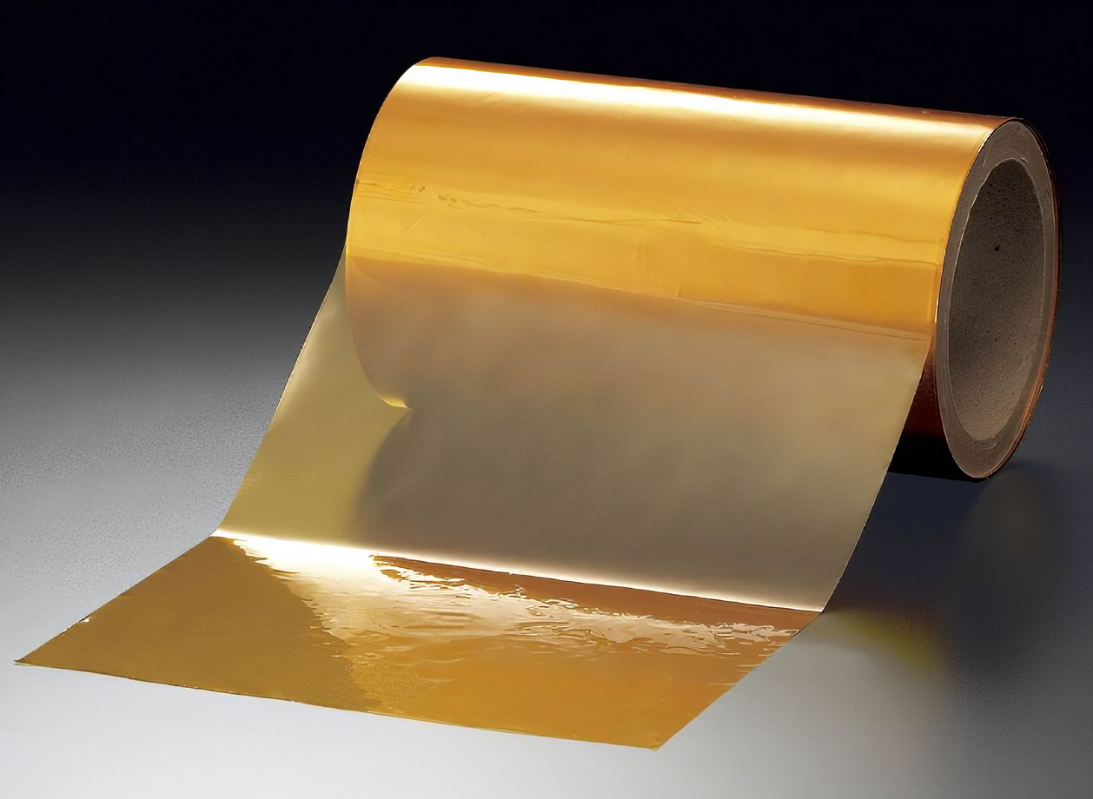

選擇合適的柔性基材，如聚酰亞胺（PI）、聚酯（PET）等，并進行預處理。預處理包括清洗、烘干、涂布粘合劑等步驟，以提高基材的表面質量和附著力。

銅箔貼合

將銅箔貼合在柔性基材上，形成導電層。銅箔的貼合可以采用熱壓合、膠粘等方式，具體取決于 FPC 的設計要求和制造工藝。

圖形制作

通過光刻、蝕刻等工藝，在銅箔上制作出所需的電路圖形。圖形制作的精度和質量直接影響 FPC 的電氣性能和可靠性。

覆蓋層制作

在電路圖形上覆蓋一層覆蓋層，以保護電路不受外界環境的影響。覆蓋層可以采用聚酰亞胺、聚酯等材料，通過熱壓合、膠粘等方式進行制作。

測試與檢驗

對制作完成的 FPC 進行電氣性能測試和外觀檢驗，以確保 FPC 的質量和可靠性。測試和檢驗的項目包括導通電阻、絕緣電阻、耐壓測試、外觀檢查等。

包裝與出貨

將檢驗合格的 FPC 進行包裝，然后出貨給客戶。包裝方式可以根據客戶的需求進行選擇，通常采用防靜電袋、托盤等包裝材料。

四、FPC 的發展趨勢

隨著電子科技的不斷進步，F(xiàn)PC 柔性線路板也在不斷發展和創新。未來，F(xiàn)PC 的發展趨勢主要包括以下幾個方面：

更高的性能要求

隨著電子設備的功能越來越強大，對 FPC 的性能要求也越來越高。未來的 FPC 將需要具備更高的電氣性能、機械性能和耐熱性能，以滿足高端電子設備的需求。

更輕薄的設計

隨著電子設備的小型化和輕薄化趨勢不斷加強，F(xiàn)PC 也將朝著更輕薄的方向發展。未來的 FPC 將采用更加先進的材料和制造工藝，以實現更加輕薄的設計。

更高的集成度

為了滿足電子設備的集成化需求，F(xiàn)PC 將不斷提高其集成度。未來的 FPC 將可以集成更多的電子元件，如芯片、傳感器等，實現更加復雜的功能。

環保與可持續發展

隨著環保意識的不斷提高，F(xiàn)PC 的制造也將更加注重環保和可持續發展。未來的 FPC 將采用更加環保的材料和制造工藝，減少對環境的影響。

FPC 柔性線路板作為電子世界的靈動紐帶，以其獨特的性能和優勢，在電子設備中發揮著越來越重要的作用。隨著電子科技的不斷進步，F(xiàn)PC 的應用領域?qū)⒉粩鄶U(kuò)大，性能要求也將不斷提高。相信在未來的發展中，F(xiàn)PC 將為電子科技的發展做出更大的貢獻。
