電池FPC在設計時，需要注意這樣一種基本情況，也就是達到電路的要求的功能需要多少布線層、接地平面和電源平面，而線路板的布線層、接地平面和電源平面的層數的建立，與電路基本功能、信號完整性、EMI、EMC、制造成本等的需求有關系。

相對于絕大多數的設計，F(xiàn)PC的性能需求、成本費用、制造技術和系統的復雜度等關鍵因素存有不少相互間沖突的要求，F(xiàn)PC的疊層設計一般來說是在考量各個方面的關鍵因素后折中決定的。高速數字電路和射頻電路一般來說都是采取多層板設計。

本文將從材料、工藝和性能優化三個方面，深入探討電池FPC貼層設計的關鍵技術與未來發展方向。

材料選擇：電池FPC貼層設計的基礎

1. 基材

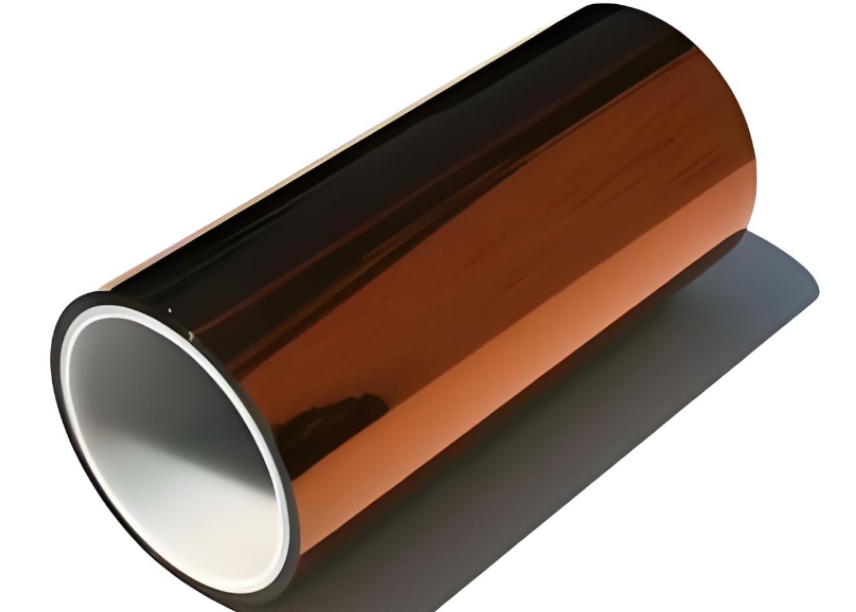

聚酰亞胺（PI）：PI材料因其優異的耐高溫性、機械強度和柔韌性，成為FPC基材的首選。其耐溫范圍可達-269℃至400℃，適合電池模塊中復雜的工作環境。

聚酯（PET）：成本較低，但耐溫性和機械性能較差，適用于低端消費電子產品。

2. 導電材料

銅箔：作為FPC的主要導電層，銅箔的厚度和表面處理（如鍍金、鍍錫）直接影響導電性能和焊接可靠性。

銀漿：用于印刷電路，適合高精度、小尺寸的電池FPC設計。

3. 覆蓋層與粘合劑

覆蓋層（Coverlay）：通常采用PI或PET材料，用于保護電路層，防止短路和機械損傷。

粘合劑：高性能丙烯酸或環氧樹脂粘合劑，確保各層之間的緊密結合，同時具備耐高溫和耐化學腐蝕特性。

工藝優化：提升電池FPC貼層設計的關鍵

1. 精密蝕刻技術

通過高精度蝕刻工藝，實現微米級電路圖案的加工，確保FPC在有限空間內的高密度布線。

2. 多層貼合工藝

電池軟板采用熱壓合技術，將導電層、絕緣層和覆蓋層緊密結合，避免氣泡和分層現象，提高FPC的機械強度和可靠性。

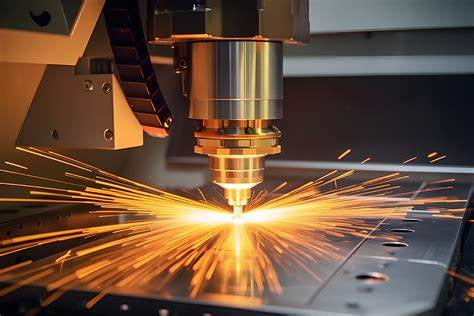

3. 激光鉆孔與切割

激光技術用于高精度鉆孔和外形切割，確保FPC與電池模塊的精準匹配，同時減少機械應力對電路的影響。

4. 表面處理

通過化學鍍鎳金（ENIG）或電鍍硬金等工藝，提高焊盤的可焊性和耐腐蝕性，延長FPC的使用壽命。

性能優化：電池FPC貼層設計的核心目標

1. 電氣性能優化

低阻抗設計：通過優化電路布局和材料選擇，降低電阻和電感，提高能量傳輸效率。

抗干擾設計：采用屏蔽層和接地設計，減少電磁干擾（EMI）對電池管理系統的干擾。

2. 機械性能優化

柔韌性設計：通過合理的層壓結構和材料選擇，確保FPC在彎曲、折疊和振動環境下的可靠性。

抗疲勞性：優化粘合劑和覆蓋層的性能，提高FPC在長期使用中的耐久性。

3. 熱管理優化

散熱設計：在FPC中集成導熱材料（如石墨烯或金屬基板），提高散熱效率，避免電池過熱。

耐高溫性能：選擇耐高溫材料和工藝，確保FPC在高溫環境下的穩定性。

4. 安全性能優化

短路防護：通過覆蓋層和絕緣層的優化設計，防止電路短路引發的安全隱患。

阻燃性能：采用阻燃材料，提高FPC在極端條件下的安全性。

柔性線路板廠發展方向

1. 材料創新

開發新型高性能材料，如超薄PI基材和高導電性納米材料，進一步提升FPC的性能。

2. 工藝升級

引入智能制造技術，如自動化生產線和AI質量檢測，提高生產效率和產品一致性。

3. 集成化設計

將FPC與電池管理系統（BMS）深度融合，實現更高集成度和更低的系統成本。

4. 綠色制造

推廣環保材料和工藝，減少生產過程中的能耗和污染，推動行業可持續發展。

電池FPC貼層設計作為電池模塊中的關鍵技術，其材料、工藝和性能優化直接影響著電池的整體性能和市場競爭力。未來，隨著新材料、新工藝的不斷涌現，電池FPC貼層設計將朝著更高性能、更智能化和更環保的方向發展，為新能源行業注入新的活力。
