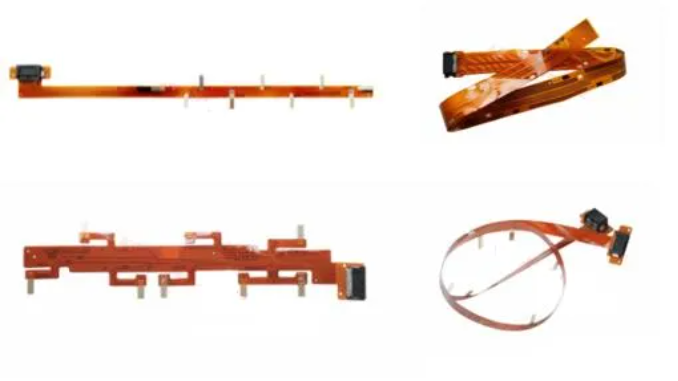

隨著電子設備向輕薄化、高性能化方向發展，電池軟板（Flexible Printed Circuit, FPC）作為連接電池與設備的核心組件，其設計面臨著越來越高的要求。尤其是在智能手機、可穿戴設備、無人機等空間受限的應用場景中，如何在有限的空間內實現高密度、復雜電路的布局，成為了電池軟板設計的關鍵挑戰。本文將為您詳細解析高密度電池軟板設計的核心要點，幫助您突破空間限制，實現高效、可靠的電路布局。

高密度電池軟板設計的核心挑戰

電池軟板設計需要在有限的空間內實現復雜的電路布局，同時確保信號完整性、機械可靠性和熱管理性能。以下是設計過程中面臨的主要挑戰：

空間限制：設備內部空間有限，電池軟板需要在狹小的區域內完成復雜的電路連接。

信號完整性：高密度布線容易導致信號串?dāng)_和阻抗失配，影響電路性能。

機械可靠性：電池軟板需要承受頻繁的彎曲、折疊或振動，設計不當可能導致斷裂或失效。

熱管理：高密度電路可能產生局部熱量集中，影響電池和設備的穩定性。

優化材料選擇：為高密度設計奠定基礎

材料的選擇直接影響電池軟板的電氣性能、機械性能和熱管理能力。以下是優化材料選擇的關鍵點：

基材選擇：聚酰亞胺（PI）是電池軟板的常用基材，具有優異的柔韌性和耐熱性。對于高頻應用，可以選擇低介電常數（Dk）和低損耗因子（Df）的材料，以減少信號損耗。

銅箔厚度：在高密度設計中，較薄的銅箔（如9μm或12μm）更適合精細布線，但需注意其電流承載能力。

覆蓋層（Coverlay）：選擇薄型、高柔韌性的覆蓋層，可以在保護電路的同時減少整體厚度。

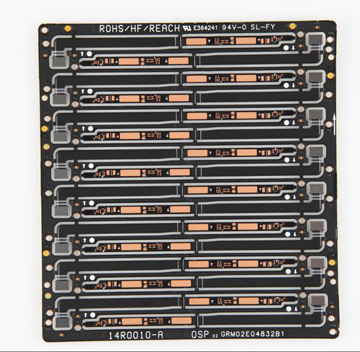

電池FPC布線設計：實現高密度與高性能的平衡

在高密度電池軟板設計中，布線設計是核心環節。以下是優化布線設計的關鍵點：

走線寬度與間距：在有限的空間內，合理縮小走線寬度和間距是實現高密度布局的關鍵。但需注意，過窄的走線可能增加電阻，過小的間距可能導致信號串?dāng)_。

多層設計：通過多層FPC設計，可以在垂直方向上擴展布線空間。合理使用盲孔、埋孔和微孔技術，實現層間高效連接。

彎曲區域布線：在電池軟板的彎曲區域，采用圓弧或45度角布線，避免直角轉彎，以減少應力集中，防止斷裂。

阻抗控制：對于高頻信號傳輸，通過精確計算走線寬度、間距和介電層厚度，實現阻抗匹配，確保信號完整性。

柔性線路板廠講高密度電池軟板設計是一項復雜而細致的工作，需要在有限的空間內實現復雜的電路布局，同時確保信號完整性、機械可靠性和熱管理性能。通過優化材料選擇、布線設計、層疊結構、熱管理、機械設計、測試驗證和成本控制，您可以設計出高性能、高可靠性的電池軟板產品，滿足不同應用場景的需求。

作為電池軟板技術的領先供應商，我們致力于為客戶提供全方位的技術支持與解決方案。如果您在高密度電池軟板設計中遇到任何問題，歡迎隨時聯系我們的技術團隊，我們將為您提供專業的建議與服務。
