柔性電路板設計具有許多優點，同時也面臨新的設計挑戰。

與“標準”的2D電路板不同，PCB設計工程師在進行柔性電路板設計時，會受到一些具體問題的影響。了解柔性電路板設計的特性，有助于提前解決問題、加快設計周期。

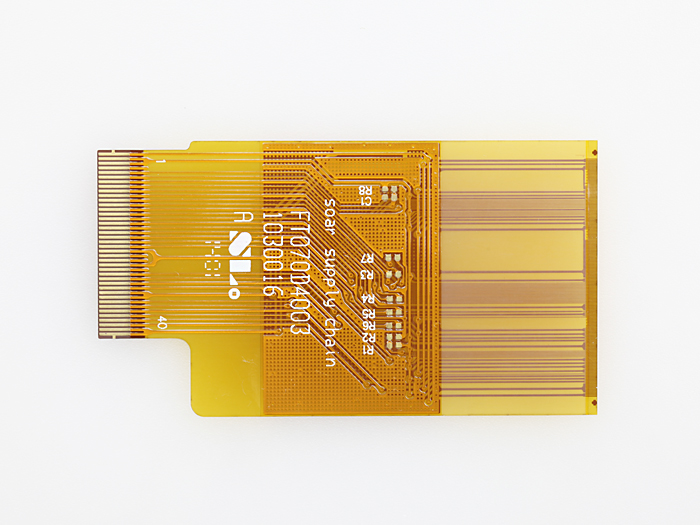

什么是柔性電路板設計？

毫無疑問幾乎所有的電子設備都需要PCB才能正常工作。然而，隨著技術的進步，對更小包裝的要求和重量限制的需求，使柔性電路板在設計中愈發普遍。這種方法將導體與柔性絕緣膜配對，使其能夠攜帶運行所需的信號，并保持柔性這一特點：其彎折和彎曲的能力使其不僅可以是電子設備，也可以是機械設備。這種方法最初應用于太空項目，目的在于執行任務時節省重量和空間，并很快應用于軍事和消費領域。


如何根據應用選擇正確的類型

目前存在兩種柔性電路：柔性電路板和剛柔結合電路板。

前者可以將設備安裝在柔性塑料基板上，后者則是柔性和剛性電路的組合。剛柔結合的設計組合吸收了兩者的優點：剛性板承載大部分器件，而柔性部分則使它們連接起來。

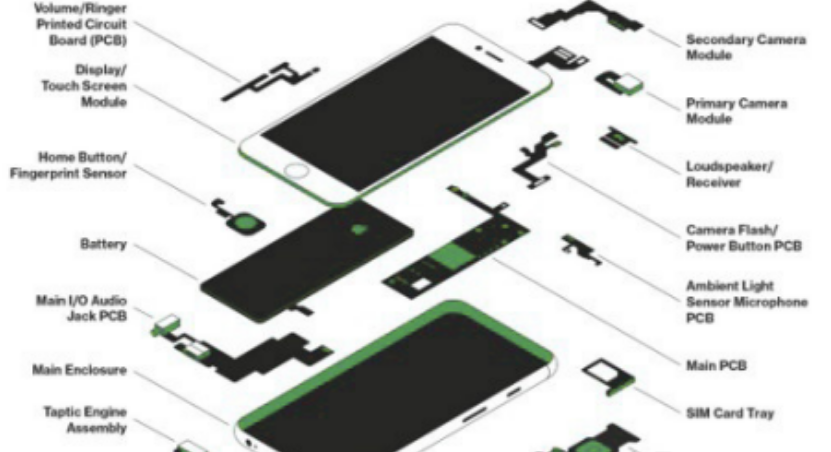

近年來，隨著對更小、性能更高的電子產品的電路需求，柔性和剛柔結合設計的趨勢呈指數級增長；智能手機和平板電腦就是很好的例子。柔性電路板設計也正在攻占許多其他高端消費電子產品領域，其前景不可限量。

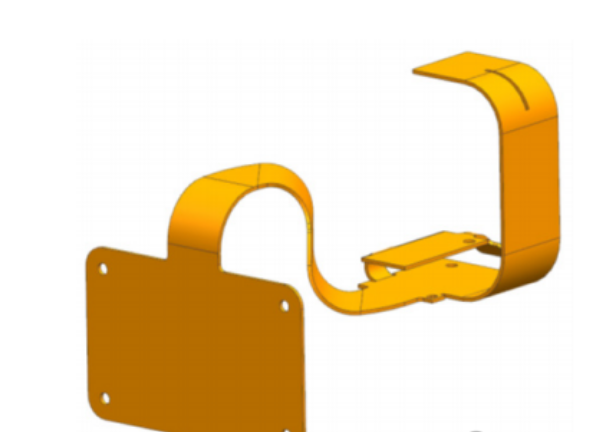

軟板有兩種使用類型：靜態和動態

靜態柔性電路用于最少的彎曲頻率，通常在使用和裝配期間。

動態電路用于頻繁彎曲的終端系統，如筆記本電腦的轉軸或打印機頭。區別產品的最終用途，對于確保使用合適的材料和疊層方法構建電路至關重要。

柔性電路板設計要點

在 PCB 柔性電路板設計中，線路布局是關鍵一環。由于柔性電路板需具備彎折特性，線路應避免銳角與直角，采用平滑的曲線連接，以此降低應力集中，防止在彎折過程中線路斷裂。同時，合理規劃不同功能線路的走向，將電源線與信號線分開布置，減少信號干擾。例如，在手機內部的柔性電路板設計中，連接屏幕與主板的線路需緊密貼合手機內部空間，且要保證信號傳輸穩定。此外，元件選型也不容忽視。選擇體積小、重量輕且能適應彎折環境的元件，像小型貼片電容、電阻等，有助于縮小柔性電路板的尺寸，提升整體性能。

性能影響因素

FPC的性能受多種設計因素影響?；牡倪x擇至關重要，聚酰亞胺（PI）因其出色的耐高溫、耐化學腐蝕性以及良好的電氣絕緣性能，成為多數高性能柔性電路板的首選基材。而聚酯（PET）成本較低，但在耐高溫與電氣性能方面稍遜一籌。線路的寬度和厚度同樣影響性能，較寬的線路能承載更大電流，降低線路電阻，減少發熱；適當增加線路厚度可提升信號傳輸?shù)姆€(wěn)定性。此外，接地設計對柔性電路板性能影響顯著，良好的接地能有效屏蔽外界干擾，保障信號的純凈度，提高電路板工作的可靠性。

柔性PCB未來設計發展趨勢

隨著電子設備向小型化、輕量化、高性能化發展，PCB 柔性電路板設計也在不斷革新。未來，設計將更加注重提升集成度，通過多層線路設計與微小化元件的應用，在有限空間內實現更多功能。例如，在可穿戴設備中，柔性電路板需集成多種傳感器、通信模塊等線路。同時，為滿足 5G 通信等高頻應用需求，對柔性電路板的信號完整性設計要求會更高，需采用特殊的線路結構與材料，減少信號傳輸損耗。此外，在環保方面，研發可降解、無污染的柔性電路板材料與設計工藝，將成為行業發展的重要趨勢，以契合綠色發展理念。
