隨著現代電子產品朝著輕薄化、可穿戴化和高可靠性方向發展，柔性PCB（Flexible Printed Circuit Board）因其卓越的柔韌性、輕量化和空間適應能力，已成為電子行業不可或缺的一部分。

柔性PCB制造中，覆蓋層材料和粘合工藝的選擇與優化，直接影響其機械性能、電氣性能以及環境適應能力。本文將從覆蓋層材料的特性、工藝選擇及粘合工藝的優化等方面，深入探討柔性PCB的關鍵技術要點。

柔性線路板覆蓋層的定義與作用

覆蓋層是柔性PCB上的一層保護性材料，通常覆蓋在導電線路表面，以提供以下功能：

機械保護：防止導電線路在折疊、彎曲過程中因機械應力而破損。

電氣絕緣：隔離導電線路，避免短路，同時提高線路的耐電壓性能。

環境保護：抵抗?jié)駳狻⒒瘜W(xué)腐蝕和其他環境因素對電路的侵害。

焊接屏蔽：在焊接過程中保護非焊接區域，避免錫膏或焊料污染電路。

覆蓋層的性能直接影響柔性PCB的可靠性，材料和工藝的選擇需根據具體應用需求進行優化。

覆蓋層材料的分類與特性目前，柔性PCB覆蓋層材料主要分為兩類：

覆蓋膜（Coverlay Film）和柔性阻焊油墨（Flexible Solder Mask）。

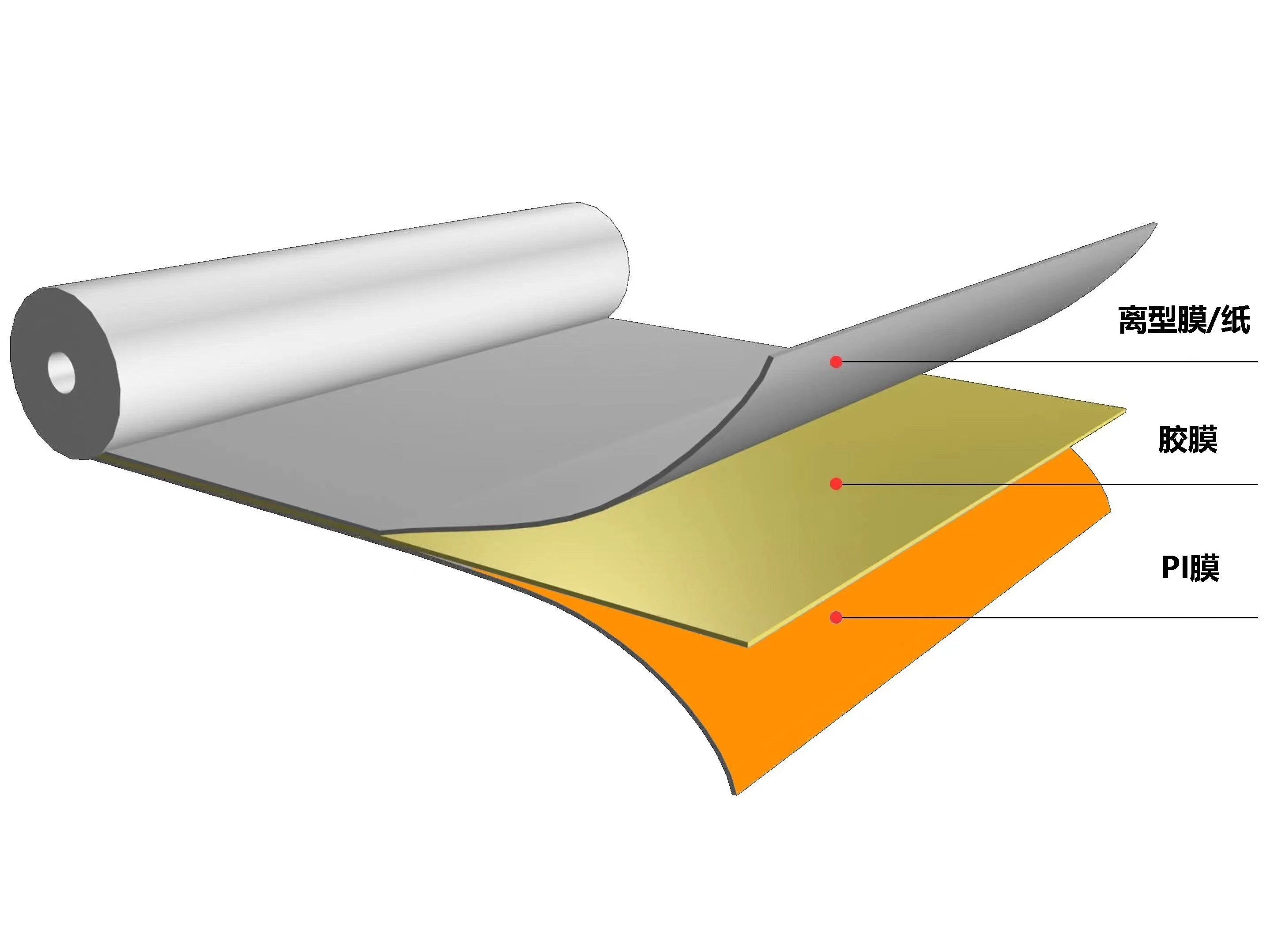

1. 覆蓋膜（Coverlay Film）覆蓋膜是由聚酰亞胺（PI）薄膜與熱固性粘合劑（如環氧樹脂或丙烯酸樹脂）復合而成的材料。它是柔性PCB中應用最廣泛的覆蓋層材料，尤其在高可靠性和嚴苛環境下具有顯著優勢。

優點：

機械性能優異：PI膜具有極高的拉伸強度和柔韌性，能承受反復彎折。

優異的耐熱性：PI膜的熱分解溫度高達400℃以上，適應高溫焊接工藝。

高電氣絕緣性能：PI膜的絕緣強度超過100kV/mm，適合高壓應用場景。

耐化學腐蝕性：對酸堿、溶劑等化學品有良好的耐受性。

缺點：成本較高，尤其在大批量生產中，會顯著增加制造費用。加工工藝復雜，需要精確的定位和高溫壓合設備。

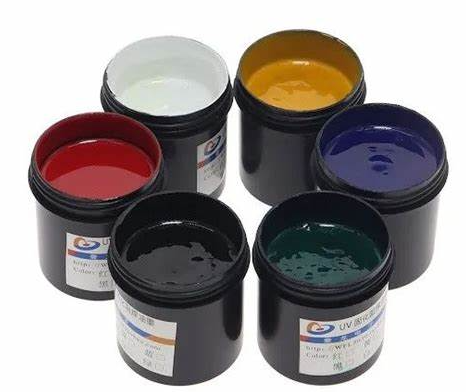

2. 柔性阻焊油墨（Flexible Solder Mask）柔性阻焊油墨是一種液態材料，通過絲網印刷或噴涂工藝涂覆在柔性PCB表面，隨后經過紫外光固化或熱固化工藝形成覆蓋層。

優點：加工靈活性高：適合復雜圖形和小批量定制化生產。

成本低：相比覆蓋膜，阻焊油墨的材料和加工成本較低。

輕薄化設計：阻焊油墨層厚度通常小于覆蓋膜，有助于實現極薄的柔性電路設計。

缺點：

機械性能較弱：在反復彎折中容易產生裂紋或剝離，不適合高動態應力場景。

耐熱性有限：通常只能承受短時間的高溫焊接。

環境適應性較差：耐濕性和化學穩定性不如覆蓋膜。

軟板FPC覆蓋層材料雖然看似不起眼，卻在FPC的性能和可靠性方面發揮著至關重要的作用。隨著技術的不斷進步，覆蓋層材料將朝著更輕薄、更高性能、更環保的方向發展，為電子設備的創新提供更強大的支持。
