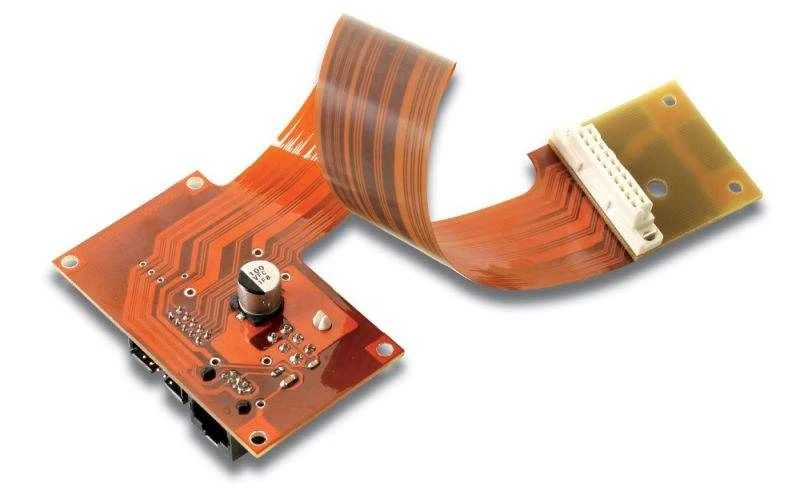

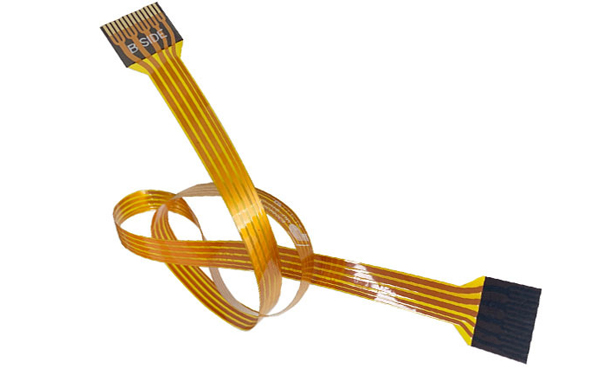

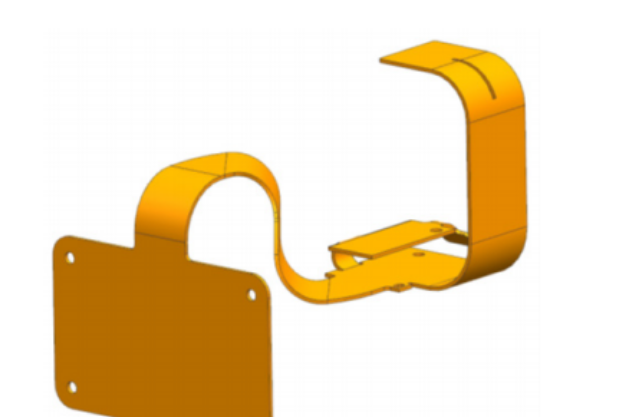

柔性印制電路板（Flexible Printed Circuit Board，F(xiàn)PC）因其輕薄、可撓曲、高密度互連等特性，在消費電子、醫療設備、汽車電子等領域得到了廣泛應用。然而，F(xiàn)PC在實際使用過程中往往需要承受反復彎折，特別是在鉸鏈結構（如折疊手機、可穿戴設備）或動態連接場景（如打印機撓性排線）中，長期的機械應力可能導致導體疲勞、銅箔斷裂、焊點失效等問題。因此，動態彎曲壽命測試（Dynamic Flexure Testing）成為評估FPC可靠性的重要手段。

本文將探討當前主流的FPC動態彎曲測試方法，并針對其局限性提出改進方案，以提高測試的準確性和可重復性，從而更好地指導FPC的設計和制造。

現有FPC動態彎曲壽命測試方法

目前，行業內常用的FPC動態彎曲壽命測試方法主要包括以下幾種：

1.1 旋轉彎折測試（Rotary Bending Test）

該測試方法模擬FPC在旋轉軸上的反復彎折情況，常用于手機鉸鏈和折疊屏應用。測試設備通常包括一組旋轉軸和固定夾具，F(xiàn)PC一端固定，另一端隨軸旋轉，實現周期性彎曲。

缺點：

旋轉運動可能導致應力分布不均，難以準確模擬線性彎曲應用場景。

測試過程中FPC兩端的受力狀態較難控制，影響實驗一致性。

1.2 線性彎折測試（Linear Bending Test）

通過雙向或單向的線性彎折運動，模擬FPC在設備內部的反復折疊過程。例如，折疊屏手機的排線在開合過程中經歷的彎折應力。

缺點：

現有的線性測試通常采用固定半徑的彎曲路徑，無法準確模擬實際使用中的動態彎折半徑變化。

受限于設備精度，測試過程中可能存在應力偏差，影響壽命評估的準確性。

1.3 扭轉彎折測試（Twist Bending Test）

針對某些特殊應用（如可穿戴設備），F(xiàn)PC可能同時經歷彎曲和扭轉，因此一些測試方法會增加扭轉力以評估其綜合耐久性。

缺點：

由于扭轉力的作用，銅箔裂紋的發生機理可能與實際應用中的純彎曲失效模式不同。

測試設備復雜，難以標準化。

軟板現有測試方法的不足與改進方向

盡管上述方法在不同應用場景下均有較好的適用性，但仍存在一些局限性，例如：

應力分布不均：現有方法難以精確模擬FPC在實際應用中的彎曲應力，特別是在自由彎曲狀態下的應力集中現象。

測試條件單一：大多數測試僅關注單一的彎曲模式，而現實應用中FPC往往承受多種復合應力。

缺乏實時監測手段：傳統測試通常在FPC完全失效后進行分析，難以捕捉早期裂紋的形成和發展過程。

針對上述問題，本文提出以下改進方案。

FPC動態彎曲壽命測試方法改進

3.1 自適應彎曲半徑測試

在實際應用中，F(xiàn)PC的彎曲半徑往往是動態變化的，而現有測試方法通常使用固定半徑。為更接近真實工況，可采用可調彎曲半徑測試架構，通過步進電機或氣動裝置動態調整FPC的彎曲半徑，使其在測試過程中經歷不同程度的彎折。這不僅有助于模擬真實使用環境，還能評估FPC在不同彎折狀態下的疲勞耐受性。

3.2 復合應力測試

在傳統的線性或旋轉彎折測試基礎上，可以引入復合運動模式，結合彎曲、扭轉、拉伸等多種應力條件，以更全面地評估FPC的可靠性。例如，在折疊屏手機的排線測試中，可以在彎曲的同時施加一定的扭轉力，以更真實地模擬開合過程中FPC的受力狀態。

3.3 實時監測與失效預警

傳統的FPC彎曲壽命測試通常采用循環計數法，即記錄FPC發生電性失效或機械斷裂時的彎曲次數。然而，這種方法無法捕捉到早期的疲勞損傷信號，因此可以引入以下兩種改進措施：

應變片監測：在FPC關鍵位置粘貼應變片，實時監測彎折過程中銅箔的應變變化，提前預測可能的失效點。

在線電阻測量：采用高精度電阻測試設備，在每個彎折周期后測量FPC電路的阻值變化，當阻值超出一定閾值時，即可判斷銅箔疲勞裂紋已開始擴展，從而提前預警。

3.4 統計分析與AI預測

結合現代數據分析手段，可以收集大量測試數據，并利用機器學習算法分析FPC的疲勞失效模式。例如，通過AI模型分析不同設計參數（線寬、材料、銅箔厚度等）對FPC壽命的影響，從而優化產品設計，提高可靠性。

FPC的動態彎曲壽命測試是評估其長期可靠性的關鍵環節，傳統測試方法在一定程度上能夠反映FPC的耐用性，但仍存在應力分布不均、測試條件單一、缺乏實時監測等問題。本文提出了一系列改進方案，包括自適應彎曲半徑測試、復合應力測試、實時監測與失效預警、以及統計分析與AI預測，以更全面、精準地評估FPC的長期使用性能。

未來，隨著柔性電子技術的不斷發展，F(xiàn)PC的應用將更加廣泛，而可靠性評估方法也需不斷優化，以滿足更高要求的設計和制造需求。
