隨著可穿戴技術的快速發展，柔性印制電路板(Flexible PCB，簡稱FPCB)已成為推動這一領域創新的關鍵技術之一。傳統剛性PCB無法滿足可穿戴設備對輕薄、彎曲和舒適性的嚴格要求，而FPC憑借其獨特的物理特性和電氣性能，正在徹底改變可穿戴設備的設計范式。

柔性PCB的材料與結構優勢

FPC主要采用聚酰亞胺(PI)、聚對苯二甲酸乙二醇酯(PET)或液晶聚合物(LCP)作為基底材料，這些材料具有優異的彎曲耐受性和熱穩定性。與傳統FR-4基板相比，F(xiàn)PC的厚度通常僅為0.05-0.3mm，重量減輕約70%。在可穿戴設備中，這種輕薄特性至關重要，尤其是在需要長時間佩戴的醫療監測或健身追蹤類應用中。

PI基材的FPC可承受-65°C至+150°C的極端溫度環境，同時保持出色的絕緣性能和彎曲韌性。現代FPC設計中常采用改性填料增強型PI復合材料，進一步提高了其耐屈撓性，典型的彎曲壽命可達50萬次以上，滿足可穿戴設備的長期使用需求。

FPC微型化與高密度互連技術

在可穿戴設備的FPC設計中，高密度互連(HDI)技術的應用尤為重要。最新的FPC制造工藝能夠?qū)崿F(xiàn)50μm甚至更小的線寬/線距，微孔直徑已降至75μm以下，這極大提高了電路密度，使復雜功能可以集成在極小的空間內。

柵格陣列封裝(BGA)和芯片級封裝(CSP)等先進封裝技術與FPC的結合，實現了多層異構集成。常見的可穿戴設備FPC采用2-4層結構，通過交錯盲埋孔設計，優化信號完整性并最小化電磁干擾(EMI)。微型化集成的另一關鍵技術是柔性-剛性結合板(Rigid-Flex PCB)，它在關鍵元器件安裝區域提供剛性支撐，同時保持整體柔韌性。

生物兼容性與可靠性設計

可穿戴醫療設備對FPC提出了嚴格的生物兼容性要求。為此，先進的FPC采用無鹵素、無鉛工藝和生物相容性材料，如醫用級硅膠外封層和低過敏性粘合劑。ISO 10993認證已成為醫療級FPC的標準要求。

在可靠性方面，動態應力分析(DSA)和有限元模擬(FEM)被廣泛應用于FPC彎曲區域的設計優化。應力釋放結構如"S"型線路、補強環氧樹脂點和梯度剛度過渡區的設計，有效減輕了動態應力集中，提高了FPC在頻繁彎曲環境下的使用壽命。

軟板創新應用案例

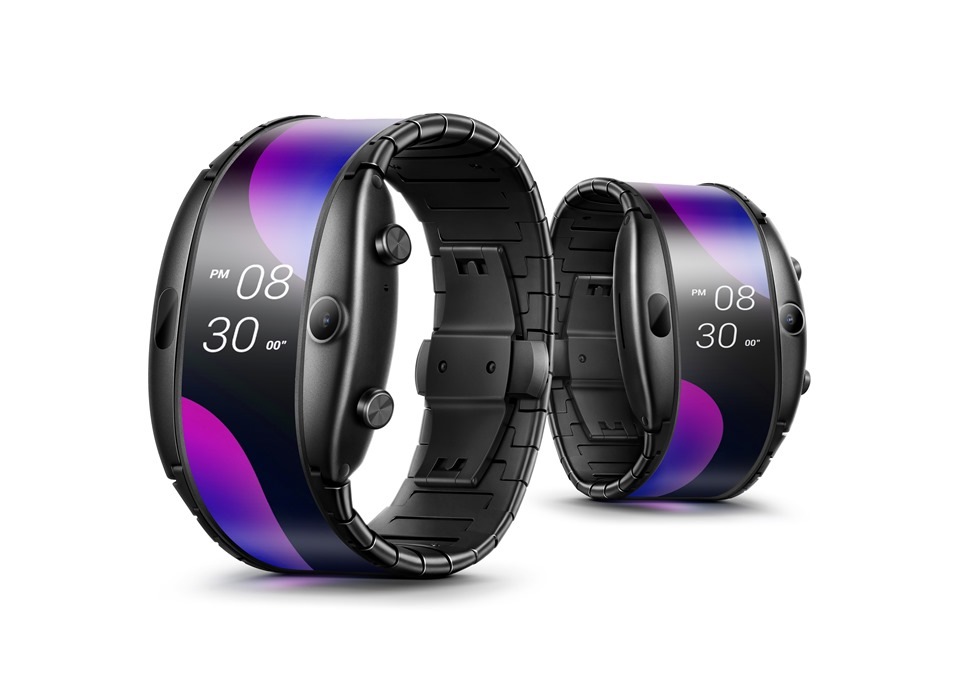

智能手表和健身追蹤器是FPC應用最廣泛的可穿戴設備。最新一代產品采用3D成型FPC技術，將電路直接模壓成腕表或臂帶形狀，避免了傳統折疊方法帶來的應力問題。

生物醫學監測領域正日益采用基于聚二甲基硅氧烷(PDMS)的超薄FPCB，厚度僅為10-15μm，可與皮膚無縫貼合，用于心電圖(ECG)、肌電圖(EMG)和生物電阻阻抗分析。這些"電子皮膚"通常采用蛇形導體設計，可承受高達40%的拉伸而不損壞電路功能。

智能紡織品中的FPC應用則采用導電織物互連技術，將超薄FPCB與紡織基材熱壓合或激光焊接，形成可水洗、耐磨的電子紡織結構。這種技術廣泛應用于運動服裝、軍用防護裝備和康復醫療輔具中。

柔性線路板未來發展趨勢

可穿戴設備FPC技術的未來發展方向包括印刷電子技術與傳統FPC的融合、自供能集成設計以及生物降解FPC。納米銀墨水和石墨烯基導體的應用將進一步提高FPC的導電性和柔韌性，同時降低厚度。柔性壓電和熱電元件的集成則有望實現自供能FPC設計，解決可穿戴設備的電源問題。

總之，柔性PCB憑借其獨特優勢，正在不斷推動可穿戴設備朝著更輕薄、更舒適、功能更強大的方向發展，并將繼續成為這一領域技術創新的核心推動力。
