FPC軟板作為重要的連接材料，隨著電子小型化的行業發展趨勢，在計算機，手機，筆記本，IPAD，醫療，汽車電子，軍工等產品上都得到了廣泛的應用。


FPC的工藝非常復雜，要制作一張質地優良的柔性線路板必須有一個完整而合理的生產流程，并且每一道工序都必須嚴謹執行。

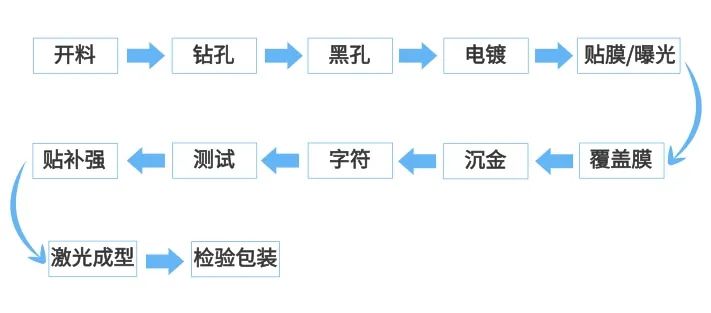

下面我們就從它的制作工藝流程，給大家揭開FPC的神秘面紗！

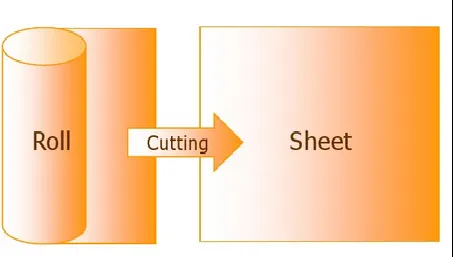

1開料

柔性材料都是以滾筒方式包裝，開料依MI尺寸分裁成需求的尺寸。

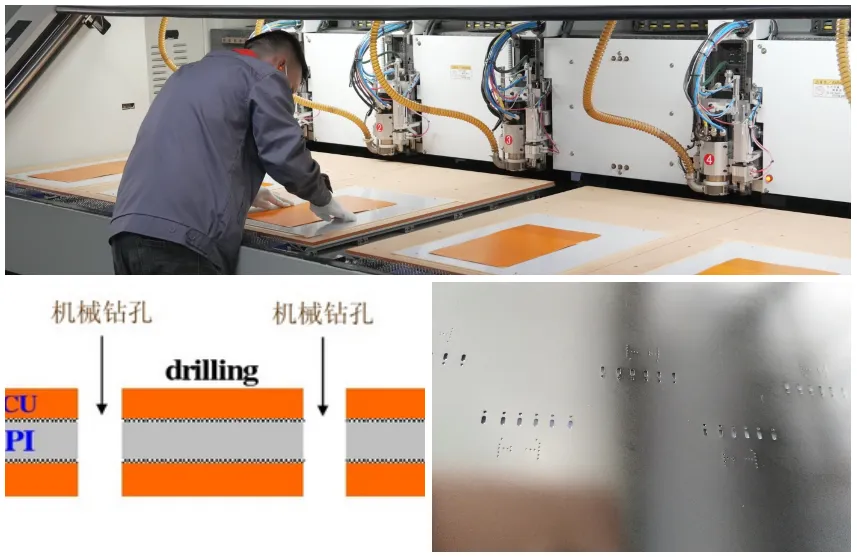

2鉆孔
在基材上進行數控加工,鉆出通孔或定位孔以便于后續鍍銅后兩面銅材導通。

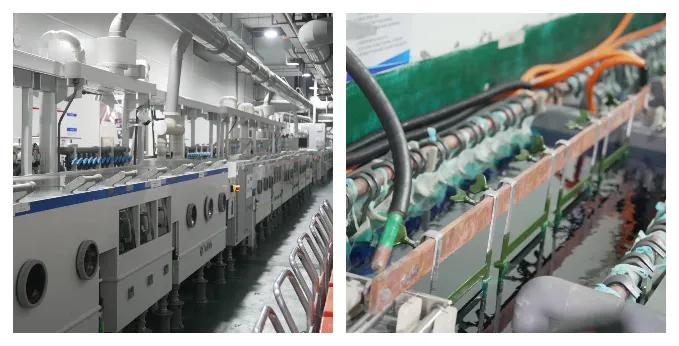

3黑孔/電鍍

剛鉆好孔的板子，上下銅層是不導通的，需要經過黑孔，形成導電層，再在導電層上通過電化學方式鍍上孔銅，實現上下銅層導通。

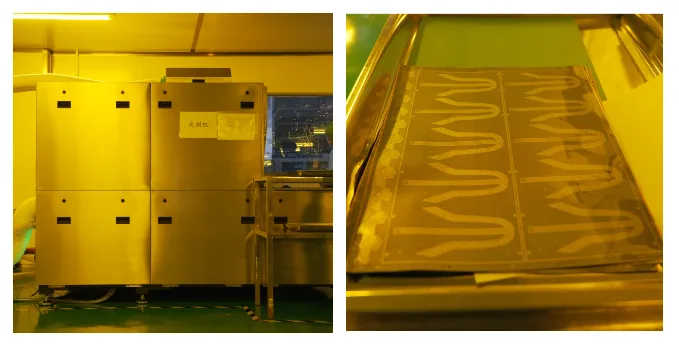

4貼膜/曝光

在電鍍好的板面上壓上感光膜，將線路圖形用光刻的方式，轉移到感光膜上。

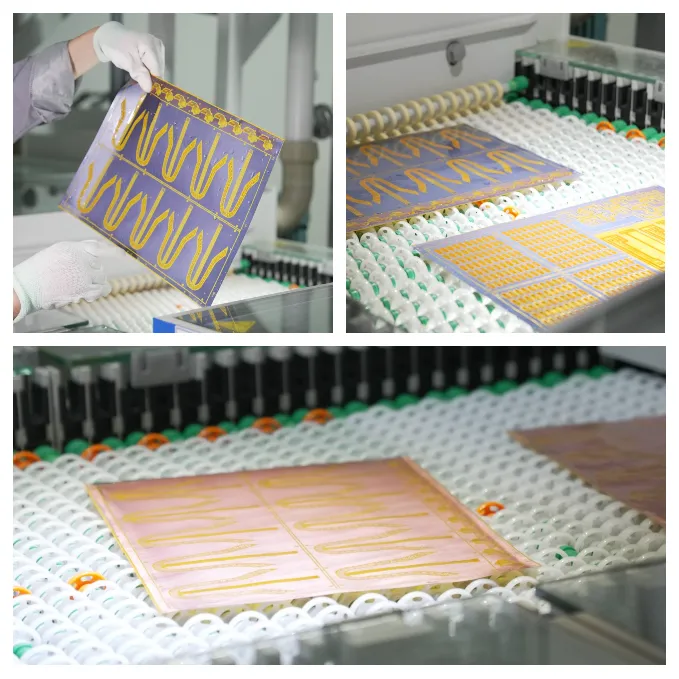

5顯影/蝕刻/退膜

顯影: 顯影掉沒有光刻的干膜，露出線路圖形以外的銅箔部分

蝕刻: 采用化學藥水將顯影后露出的銅箔蝕刻掉

去膜: 通過氫氧化鈉去掉線路圖形的干膜，露出最終線路圖形

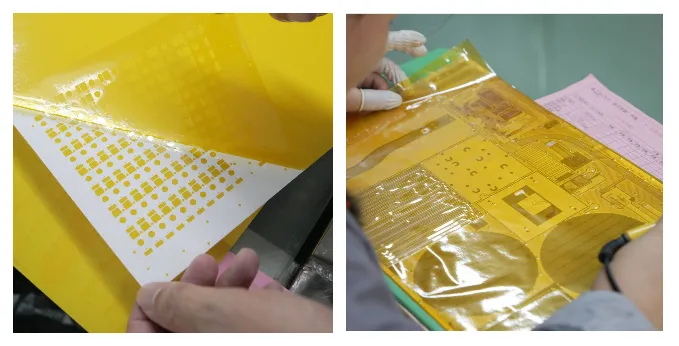

6覆蓋膜

為保護線路圖形，防止短路及氧化，必須在導體上制作絕緣層，一般軟板使用的絕緣層稱為覆蓋膜.此流程的內容是事先在覆蓋膜上開出焊盤位置需要露銅的窗口，再將開好窗的覆蓋膜貼到蝕刻好的板子上去。覆蓋膜有黃色，黑色，和白色。

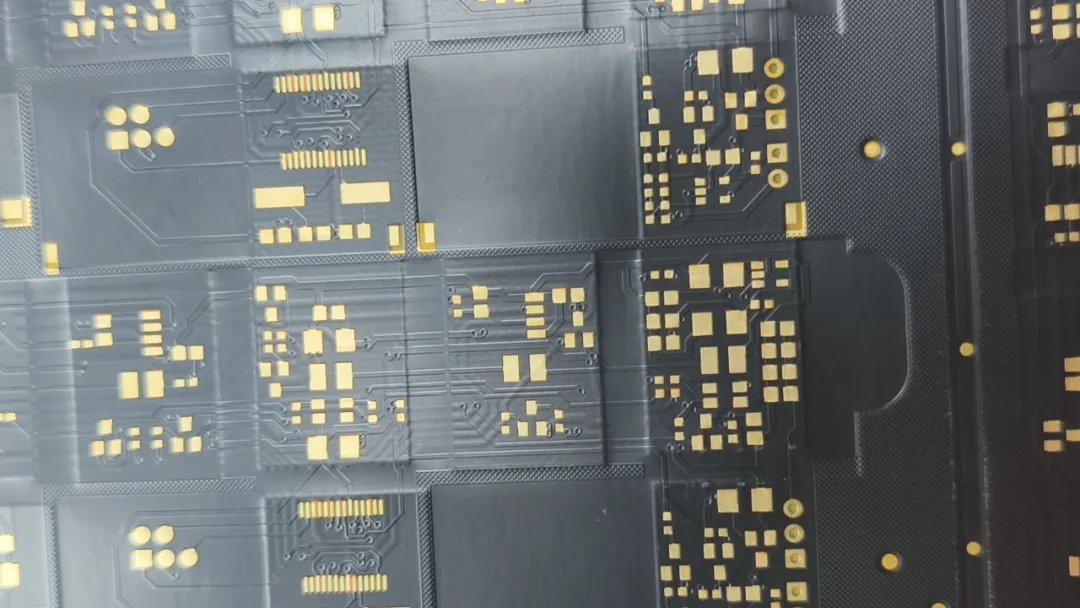

7沉金

柔性線路板表面處理一般采用沉金工藝，是在露出的焊盤上先沉上一層鎳，再沉上1u＂或2u＂的薄金層，防止焊盤氧化，提高可焊性。

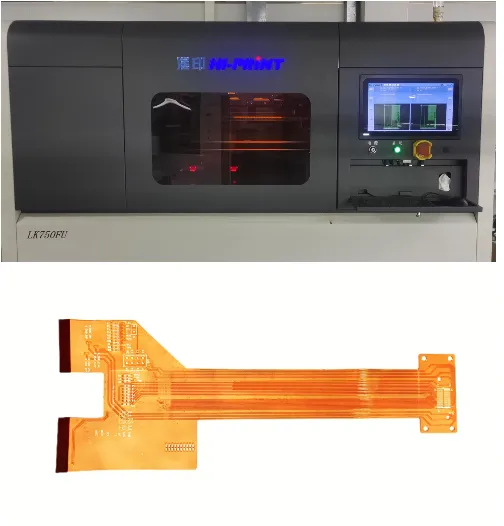

8字符

通過噴印的方式將客戶需要的字符印刷在板面上；再通過烘烤將文字油墨硬化在板面上，防止脫落。

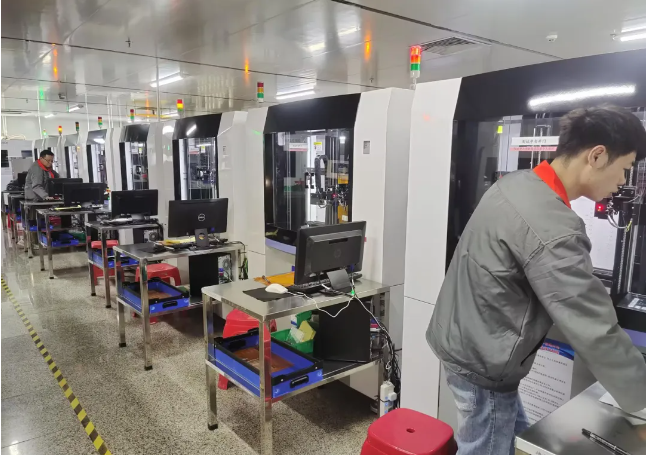

9測試
通過飛針測試機檢測板子的導通性，主要是檢測板子是否有開短路。

10貼補強

在板面上按照客戶的要求貼上PI、電磁屏蔽膜、FR4、鋼片，背膠等輔料。

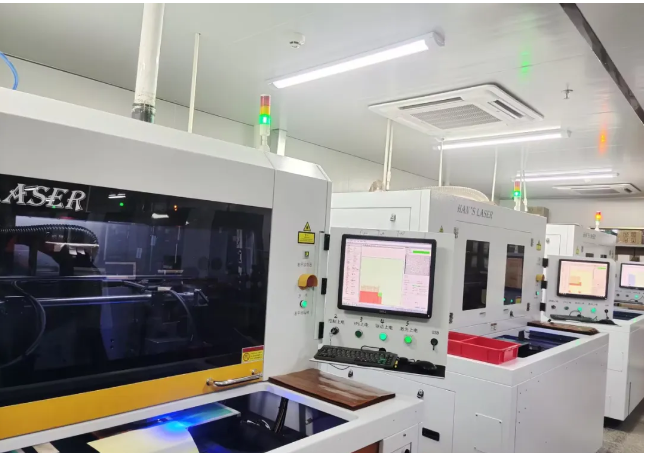

11激光成型

利用激光能量切割出板子的外型，將不需要的廢料區分開，得到板子最終外型。

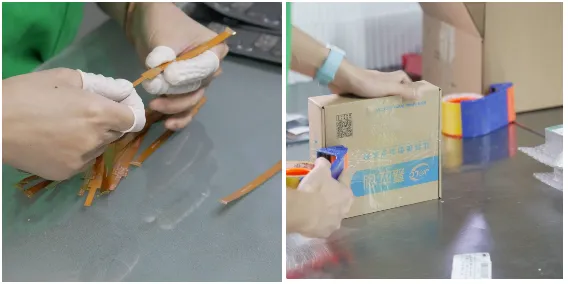

12檢驗包裝

按照客戶特定的要求或IPC檢驗標準全面的對FPC進行檢測，將外觀不良等問題篩選出來，以滿足客戶的品質標準。

從以上各個生產工序的簡介，也不難看出FPC生產流程與普通硬板類似，不過軟板增加了補強工序，另外FPC板子比較薄，生產難度要大一些，但是，由于FPC優異的柔性、輕薄和可靠性等特性，給眾多領域的設備和產品提供了更廣泛的實現空間和新的設計方案，越來越受到廣大方案工程師的青睞。

以上，為大家介紹了FPC從開料到成型的制作工藝全流程，希望能讓你更加了解FPC軟板。
