FPC軟板是一種柔性印制電路板,廣泛應用于電子設備等領域。選用合適的FPC軟板材料對產品的性能和可靠性至關重要。本文深聯小編將分享一些選用FPC軟板材料的正確方法。
第一步:了解產品需求
在選用FPC軟板材料之前,首先要清楚自己的產品需求。例如,產品需要多少層FPC軟板?產品中的電路布線有多復雜?產品需要抗高溫、抗?jié)穸然蛘呖垢g等特性嗎?對于這些問題的明確回答,有助于選擇合適的材料。
電氣性能要求
首先要明確軟板在電氣性能方面的需求。例如,對于高頻信號傳輸?shù)膽?yīng)用,需要選擇具有低介電常數和低損耗因子的材料,以減少信號衰減和失真。常見的適合高頻應用的軟板材料有聚四氟乙烯(PTFE)基材等。
機械性能要求
考慮軟板在使用過程中的機械應力情況。如果軟板需要經常彎曲、折疊或扭曲,就需要選擇柔韌性好的材料,如聚酰亞胺(PI)基材。這種材料具有出色的耐彎曲性能,能夠承受數萬次甚至更多的彎曲循環而不損壞。
環境適應性要求
不同的應用環境對軟板材料的要求也不同。例如,在高溫環境下工作的軟板,需要選擇耐高溫的材料,如液晶聚合物(LCP)等。這些材料可以在高達 200℃甚至更高的溫度下保持穩定的性能。
第二步:考慮柔性基材
軟板的柔性基材通常是聚酯或聚酰亞胺。聚酯具有較低的成本和較好的電氣性能,適用于一般的應用場景。而聚酰亞胺則具有較高的耐熱性、耐化學腐蝕性和機械強度,適用于高溫、高濕度或者惡劣環境下的應用。
基材特性
聚酰亞胺(PI):具有優異的耐高溫性、柔韌性和絕緣性能,是軟板中最常用的基材之一。但 PI 材料的成本相對較高,且在一些特殊環境下可能會出現吸濕性增加的情況。
聚酯(PET):價格相對較低,具有良好的柔韌性和可加工性。但 PET 的耐高溫性能較差,一般只能在較低的溫度下使用。
聚四氟乙烯(PTFE):具有極低的介電常數和損耗因子,非常適合高頻應用。但 PTFE 材料的加工難度較大,成本也較高。
液晶聚合物(LCP):具有出色的耐高溫性、低吸濕性和良好的尺寸穩定性。但 LCP 材料的柔韌性相對較差,且價格較高。

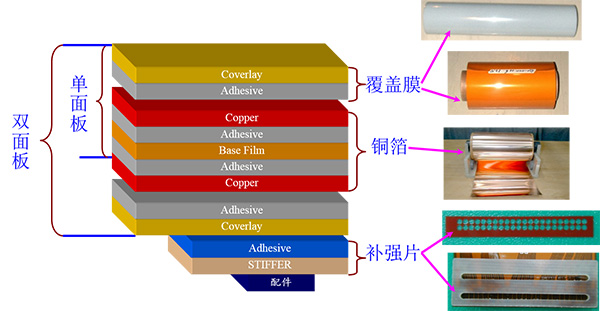

銅箔特性
軟板中常用的銅箔有壓延銅箔和電解銅箔兩種。壓延銅箔具有良好的柔韌性和延展性,適合用于需要頻繁彎曲的軟板。電解銅箔的成本相對較低,但柔韌性稍差。
銅箔的厚度也是一個重要的考慮因素。較厚的銅箔可以提供更好的導電性能,但會增加軟板的硬度和重量。較薄的銅箔則更適合于對柔韌性要求較高的應用。
粘合劑特性
軟板中的粘合劑用于將銅箔和基材粘合在一起。不同的粘合劑具有不同的特性,如耐高溫性、柔韌性、粘結強度等。
對于高溫應用,需要選擇耐高溫的粘合劑。而對于需要頻繁彎曲的軟板,粘合劑的柔韌性就顯得尤為重要。此外,粘合劑的粘結強度也需要足夠高,以確保銅箔和基材之間的牢固結合。
第三步:考慮金屬箔
FPC軟板的金屬箔是用于導電的層,一般選用銅箔。根據需求,可以選擇單面箔、雙面箔或多層箔。同時還要考慮箔厚度和導電性能,以滿足產品的要求。
第四步:考慮覆蓋層
FPC軟板的覆蓋層用于保護金屬箔,阻止其在使用過程中受到損壞。常見的覆蓋層材料有雙聚脂薄膜、聚酰亞胺薄膜等。選用覆蓋層時要考慮其的機械性能、耐熱性、耐化學腐蝕性等特性。
第五步:考慮阻焊和噴鍍
軟板廠根據產品需求,一些FPC軟板可能需要進行阻焊和噴鍍處理以增強導電性能或保護電路。在選用FPC軟板材料時,要考慮是否需要這些額外的處理,并選擇相應的材料。

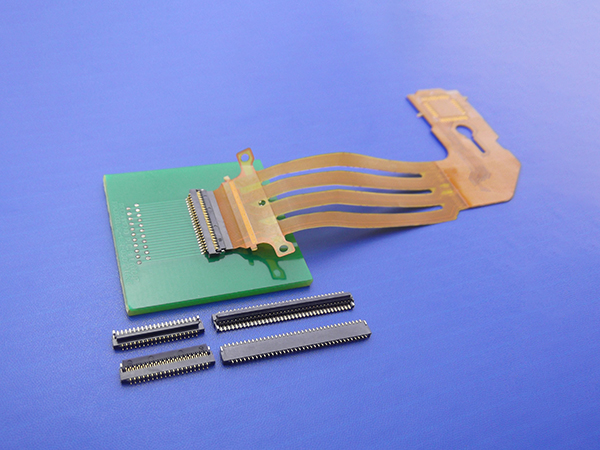

第六步:考慮連接器
選用FPC軟板材料時還要考慮連接器的需求。連接器的選擇不僅要與FPC軟板材料相匹配,還要考慮連接器的性能、可靠性和有效性。
綜上所述,正確選用FPC軟板材料是確保產品性能和可靠性的關鍵步驟。通過了解產品需求,并考慮柔性基材、金屬箔、覆蓋層、阻焊和噴鍍等因素,可以選擇適合的FPC軟板材料。同時,還要考慮連接器的配合和相應的處理方法。
