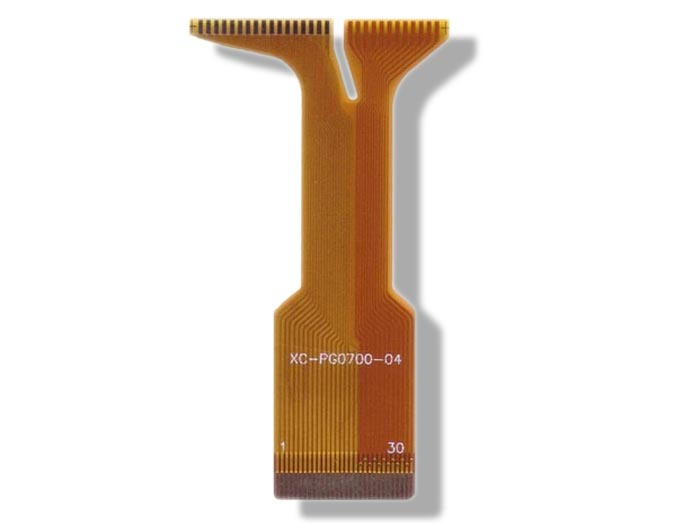

電池 FPC（Flexible Printed Circuit，柔性印刷電路板）是一種應用于電池領域的特殊柔性電路板。

主要作用

連接與信號傳輸

電池軟板 在電池組中起到連接各個電池單體的作用，實現電池之間的電氣連接。它能夠傳輸電流和信號，確保電池組的正常工作。例如，在智能手機、平板電腦等電子設備中，電池 FPC 將電池與主板連接起來，使電池能夠?yàn)樵O(shè)備提供電力，并將電池的狀態信息（如電量、溫度等）傳輸給設備的控制系統。

相比傳統的導線連接方式，電池 FPC 具有更高的可靠性和穩定性。它可以承受一定的彎曲和拉伸，適應電子設備的輕薄化設計和復雜的內部結構。

保護與監測

電池 FPC 通常集成了一些保護和監測元件，如過流保護、過壓保護、溫度傳感器等。這些元件可以實時監測電池的工作狀態，當出現異常情況時，及時采取保護措施，防止電池?fù)p壞或發生安全事故。

例如，當電池發生過流或過壓情況時，電池 FPC 上的保護元件會迅速切斷電路，保護電池和設備的安全。溫度傳感器可以實時監測電池的溫度，當溫度過高時，發出警報并采取相應的散熱措施。

技術特點

柔性與輕薄

電池 FPC 具有良好的柔性，可以根據電池的形狀和安裝位置進行彎曲和折疊，適應不同的電子設備設計需求。它的厚度通常很薄，可以在不增加設備體積的情況下實現電池的連接和監測功能。

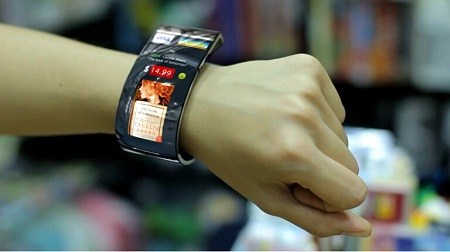

例如，在可穿戴設備中，電池 FPC 可以緊密貼合在設備的彎曲表面上，為設備提供電力的同時，不影響設備的佩戴舒適度和外觀設計。

高精度與高可靠性

FPC廠的電池 FPC 的制造工藝要求非常高，需要保證線路的精度和可靠性。它通常采用多層結構設計，通過精細的蝕刻、電鍍和層壓工藝，實現高密度的線路布局和良好的電氣性能。

同時，電池 FPC 還需要經過嚴格的質量檢測和可靠性測試，確保在各種惡劣環境下都能正常工作。例如，在高溫、低溫、潮濕、振動等環境條件下，電池 FPC 都能保持穩定的性能，為電池提供可靠的連接和監測功能。

集成化與定制化

為了滿足不同電子設備的需求，電池 FPC 可以集成多種功能元件，如保護電路、監測電路、連接器等。同時，它還可以根據客戶的具體要求進行定制化設計，實現不同的線路布局、尺寸和形狀。

例如，一些高端智能手機的電池 FPC 不僅集成了過流保護、過壓保護等功能元件，還采用了特殊的形狀設計，以適應手機的內部結構和外觀要求。
