FPC（柔性電路板）因其輕薄短小、可彎曲的特性，在現代電子產品中得到了廣泛應用。然而，由于其機械強度較低，在使用過程中容易產生折痕、傷痕等問題。因此，F(xiàn)PC 補強工藝應運而生，通過增加特定區域的厚度和剛性，以提高 FPC 的耐用性和穩定性。

FPC補強的目的與原理

FPC補強的目的

增強機械強度：FPC 材質柔軟，在手機折疊處、插拔接口等部位易變形斷裂，補強可使其具備剛性，抵抗外力，延長使用壽命。如手機攝像頭模組柔性連接線路，補強后能應對頻繁升降拉扯，保障線路穩定。

提高安裝穩定性：FPC 與元器件或外殼固定時，補強區域為固定方式提供著力點，保證安裝牢固，避免移位影響電路連接。像筆記本電腦內部連接硬盤等部件的 FPC，經補強能保持精準連接位置。

改善散熱性能：電子產品工作發熱，F(xiàn)PC 導熱有限，部分補強材料熱導率好，貼合后可輔助散熱，防止過熱損害元器件，提升系統熱穩定性。如高性能游戲機的 FPC，補強區域能助其長時間穩定運行。

柔性電路板補強的原理

材料特性協同：FPC 常用聚酰亞胺柔性基材，補強材料有不銹鋼片、聚碳酸酯、玻纖板等，它們與 FPC 柔性互補。如智能手表表帶連接 FPC 用薄型不銹鋼片補強，兼顧耐磨高強度與佩戴舒適性。

物理附著增強連接：通過膠水粘貼、壓合工藝將補強材料與 FPC 緊密結合，膠水固化形成化學鍵，壓合使分子間距離減小，確保補強材料不脫落，實現可靠補強。如汽車電子控制系統 FPC 用高溫固化膠水貼合玻纖補強板，適應高溫環境。

結構支撐優化：補強材料覆蓋 FPC 關鍵部位，形成復合結構，讓應力分布均勻，避免應力集中損壞線路。如無人機飛控系統 FPC 與電機連接線路部分補強后，能應對飛行姿態變化與震動，保障飛行安全。

常見的 FPC 補強材料

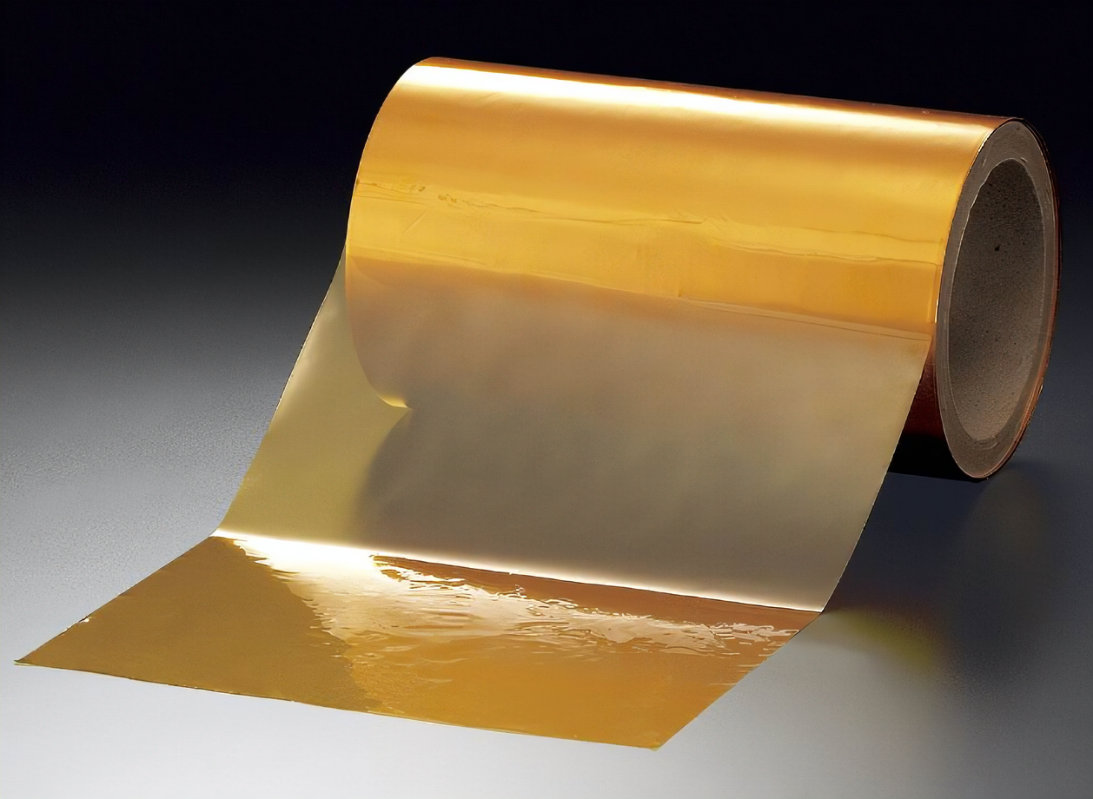

1.聚酰亞胺（PI） ：PI 是一種高性能工程塑料，具有優異的耐熱性、機械強度和電絕緣性能。它廣泛應用于航空航天、微電子等領域。PI 補強公差可控制在 +/-0.03mm，精度高，耐高溫（130℃ -280℃），是 FPC 補強中常用的材料之一。例如，在智能手機的攝像頭模組中，F(xiàn)PC 需要頻繁彎曲和拉伸，使用 PI 補強可以有效防止 FPC 在使用過程中出現折痕和斷裂，提高攝像頭的穩定性和使用壽命。

2.FR4補強 ：FR4 主要由玻璃纖維布和環氧樹脂膠組成，具有良好的機械性能、尺寸穩定性和抗沖擊性。如果厚度小于 0.1mm，公差可以控制在 +/-0.05mm；如果厚度大于 1.0mm，則公差為 +/-0.1mm。FR4 補強常用于需要額外剛性和強度的應用場合。比如，在平板電腦的觸控屏連接部分，由于需要承受較大的壓力和摩擦，采用 FR4 補強可以顯著提高 FPC 的耐用性和可靠性。

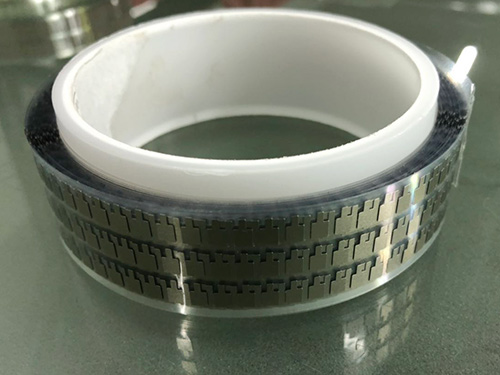

3.鋼片補強 ：鋼片補強主要指 303 不銹鋼補強，具有高機械強度和支撐強度，但需要手工組裝，過程復雜且成本較高。鋼片補強通常用于特定的工業和軍事應用。例如，在工業機器人中，一些關鍵部位的 FPC 需要承受較大的機械負荷，使用鋼片補強可以確保 FPC 在惡劣環境下的穩定性和安全性。

4.環氧樹脂 ：環氧樹脂通常作為補強板的粘合層材料，也可以用于制成補強板本身。它具有良好的機械性能和耐化學性，但其熱性能相對較低。在一些醫療設備中，F(xiàn)PC 需要具備良好的生物相容性和耐化學腐蝕性能，環氧樹脂補強可以滿足這些特殊要求。

5.聚酯（PET） ：PET 材料成本較低，具有良好的機械強度和耐化學性。雖然其耐熱性不如聚酰亞胺，但在對溫度要求不高的應用中，聚酯仍是常用的補強材料。例如，在智能手環等可穿戴設備中，F(xiàn)PC 的使用環境相對溫和，使用 PET 補強可以降低成本的同時，保證產品的性能。


軟板補強工藝流程

1.補強貼合 ：

熱壓性補強：在一定溫度下，補強膠片的熱硬化膠開始熔化，使補強膠片粘在制品上，完成補強定位。

感壓性補強：無需加熱，補強膠片通過壓力即可貼合在制品上。

2. 補強壓合 ：

熱壓性補強：利用高溫將補強膠片的熱硬化膠熔化，并利用適當壓力或抽真空使補強膠片緊密貼合在制品上。

感壓性補強：無需加熱，制品經過冷壓機壓合即可。

3. 熟化 ：針對熱壓性補強，壓合時壓力較小，時間短，補強的熱硬化膠沒有完全老化，需再經過高溫長時間的烘烤，使膠完全老化，增加補強與制品的附著性。

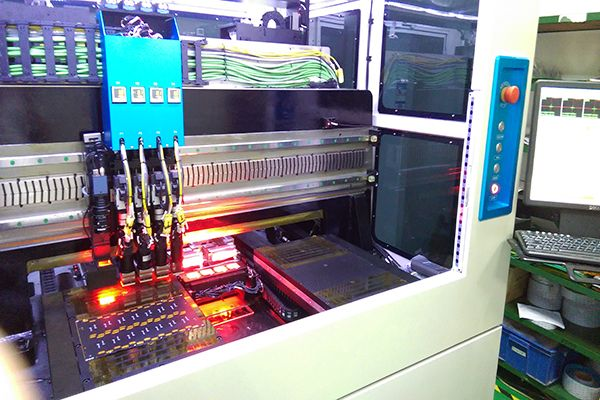

4.使用設備 ：冷藏柜、預貼機（C/F 貼合機）、手動貼合治具、真空機、80 噸快壓機、冷壓機和烘箱等。

FPC 補強設計注意事項

補強尺寸 ：FPC 補強通常需要比焊盤單邊大 1mm，以防止彎折時焊盤邊緣產生折痕，導致線路開路。

材料選擇 ：選擇合適的補強材料應根據 FPC 的具體應用需求、工作環境和機械性能要求來確定。

壓合參數 ：正確調整壓合參數，控制壓合時間，對提高 FPC 品質至關重要

FPC 補強工藝在提升柔性電路板耐用性和穩定性方面發揮著重要作用。通過選擇合適的補強材料和工藝流程，可以有效增強 FPC 的機械強度，滿足各種復雜的應用需求。
