預計到2024年，全球FPC市場的規模將達到約165億美元。中國作為世界上最大的消費電子制造基地之一，2024年中國FPC市場的規模預計將超過50億美元。

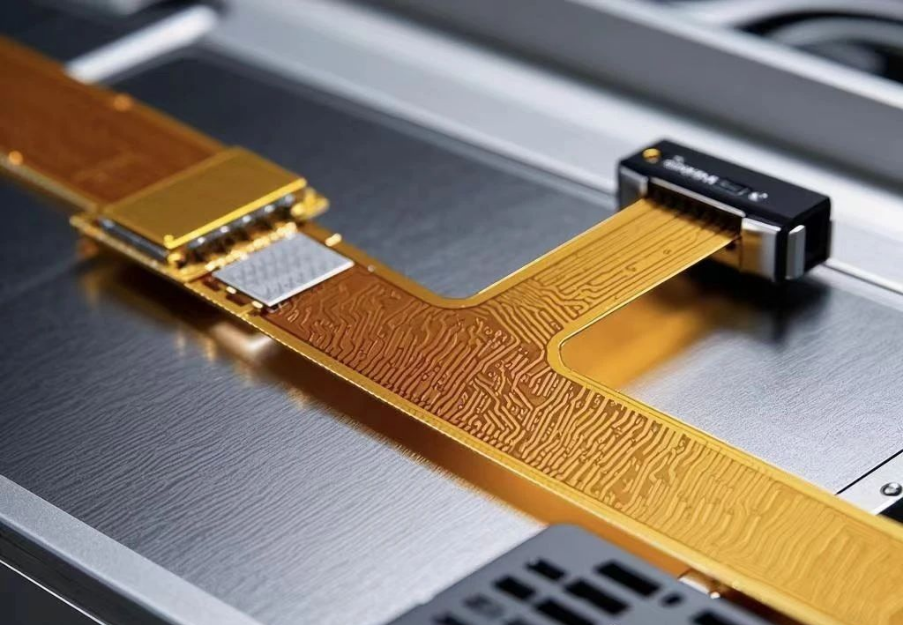

柔性線路板（FPC）概述柔性線路板，也被稱為“軟板”或FPC（Flexible Printed Circuit），是一種用柔性的絕緣基材制成的印刷電路。與傳統的剛性印刷電路板（PCB）相比，柔性線路板提供了更大的設計靈活性和更廣泛的應用可能性。

1. 定義與特點

(1)定義
柔性線路板是以聚酰亞胺（Polyimide, PI）或聚酯薄膜為基材的一種具有高度可靠性和絕佳可撓性的印刷電路板。它能夠提供優良的電性能，滿足更小型和更高密度安裝的設計需要。

(2)特點

•高配線密度：允許在有限的空間內布置更多的電子元件。

•重量輕、厚度?。河兄跍p輕產品的總重量，并適應現代電子產品對小型化的需求。

•折彎性好：可以自由彎曲、卷繞、折疊，承受數百萬次的動態彎曲而不損壞導線。

•三維空間布局：可以根據空間布局要求任意安排，并在三維空間任意移動和伸縮，實現元器件裝配和導線連接的一體化。

•減少組裝工序：簡化了制造過程中的組裝步驟，提高了生產效率。

•增強可靠性：減少了焊接點的數量，降低了故障率，同時增強了抗振動和沖擊的能力。

2. 制造工藝

FPC的制造涉及一系列精密的加工步驟，主要包括以下幾個方面：

(1)材料準備

選用合適的柔性基材，如聚酰亞胺或聚酯薄膜，并對其進行預處理以確保良好的附著力和平整度。

(2)圖形轉移

通過光刻、絲網印刷或其他方法將電路圖案轉移到柔性基材上。

(3)蝕刻成型

利用化學蝕刻或激光切割等方式去除不需要的部分，形成所需的電路路徑。

(4)鍍層與覆蓋

為了保護裸露的銅導體并改善電氣特性，通常會在表面添加一層金屬鍍層或覆蓋一層保護膜。
(5)組件安裝

根據具體需求，可以采用SMT貼片機進行自動化組裝或?qū)㈦x散元件手工焊接至柔性板上。

(6)測試與檢驗

完成后的柔性線路板需經過嚴格的電氣測試和外觀檢查，確保符合質量標準。

3.應用領域

軟板廠講軟板由于其獨特的特性和優勢，在多個行業中得到了廣泛應用：

(1)消費電子產品：如智能手機、平板電腦、筆記本電腦等便攜式設備中，用于內部互連和外部接口。

(2)汽車工業：包括車載導航系統、傳感器網絡以及電動汽車的動力管理系統等。

(3)醫療設備：例如可穿戴健康監測裝置、植入式醫療器械等，其中柔性線路板因其生物相容性和柔軟性而特別適合。

(4)航空航天：對于重量敏感且需要復雜布線結構的飛行器而言，柔性線路板是理想選擇。

(5)軍事裝備：適用于各種極端環境下的通信工具和其他電子組件。

(6)其他高科技產品：如機器人技術、虛擬現實/增強現實（VR/AR）頭顯等新興領域。

4. 發展歷程

（1）起源與萌芽

- 1904年，愛迪生提出了FPC的最早概念，在亞麻紙上制作電路來傳輸電流。

- 1920年，人們開始使用感光材料進行曝光、顯影和蝕刻電路，該技術被用于FPC的實際生產。

- 20世紀40年代后，F(xiàn)PC開始大量應用于電子產品生產中，用來替代銅線。

（2）技術突破與初步應用

- 1953年，美國杜邦公司申請聚酰亞胺產品證書，為FPC技術發展提供了基礎材料。

- 1963年，杜邦公司成功研制出聚酰亞胺（PI）薄膜“Kapton”，成為FPC理想的基材。

- 1965年，PI薄膜產品實際生產，1970年代初實現商業化，最初主要用于軍事電子產品。

（3）快速發展與市場拓展

- 20世紀70年代，隨著航天、軍事等領域發展，對電子產品小型化、輕量化要求提高，F(xiàn)PC憑借高可靠性、可彎曲折疊等特性，在這些領域得到廣泛應用。

- 20世紀80年代，全球經濟復蘇和消費電子市場興起，F(xiàn)PC技術從軍事領域向民用市場轉移，在便攜式電子設備、通信設備等領域備受青睞。中國等亞洲國家開始大力發展FPC產業。

（4）全面發展與創新應用

- 21世紀初，消費類電子產品市場迅速發展，推動FPC產業進入高速發展期，F(xiàn)PC在智能手機、平板電腦等手持移動設備領域廣泛應用。

- 近年來，隨著物聯網、人工智能等新興技術興起，F(xiàn)PC在智能家居、可穿戴設備、自動駕駛等領域得到應用。
