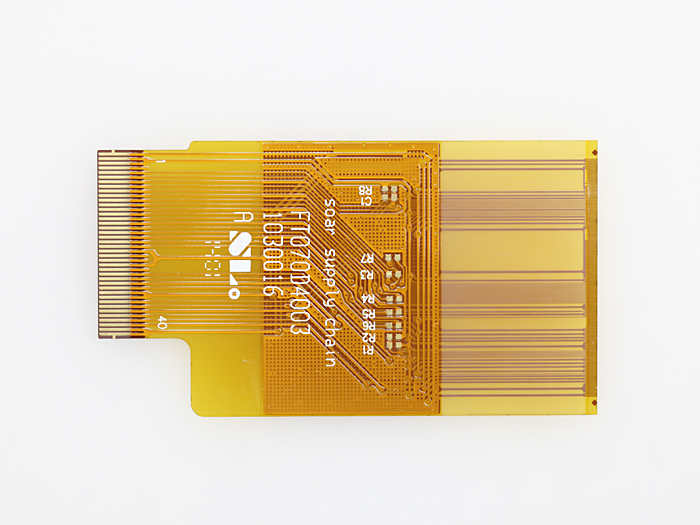

隨著消費電子產品不斷追求輕薄化、便攜化和多功能化，軟板（Flexible Printed Circuit, FPC）憑借其優異的柔韌性、高密度布線和空間利用率，成為消費電子領域不可或缺的關鍵組件。本文將探討軟板在消費電子中的創新應用，并分享一些實用的設計技巧。

軟板創新應用

智能手機:

折疊屏手機: 軟板是實現折疊屏手機鉸鏈部分彎折的關鍵組件，需要承受數十萬次的彎折而不損壞。

攝像頭模組: 軟板連接攝像頭模組與主板，實現高分辨率圖像傳輸。

屏下指紋識別: 軟板將指紋識別傳感器與主板連接，實現屏下指紋識別功能。

可穿戴設備:

智能手表: 軟板連接顯示屏、傳感器、電池等組件，實現智能手表的各項功能。

智能眼鏡: 軟板在智能眼鏡中用于連接顯示模塊、攝像頭、傳感器等，實現輕量化設計。

筆記本電腦:

觸控板: 軟板連接觸控板與主板，實現觸控操作。

鍵盤背光: 軟板為鍵盤背光燈提供電源和控制信號。

其他消費電子:

無人機: 軟板用于連接無人機攝像頭、傳感器、電機等組件，實現輕量化設計和高性能控制。

VR/AR設備: 軟板用于連接VR/AR設備的顯示屏、傳感器、處理器等，實現高分辨率圖像傳輸和低延遲交互。

FPC設計技巧

合理選擇材料:

基材: 根據產品性能要求和使用環境，選擇合適的基材類型和厚度，如聚酰亞胺（PI）、聚酯（PET）等。

銅箔: 選擇延展性好、抗拉強度高的銅箔，提高軟板的柔韌性和可靠性。

優化線路設計:

控制阻抗: 使用專業的仿真軟件，精確計算軟板的阻抗，并優化線路設計，確保信號完整性。

減少彎折應力: 在彎折區域采用圓弧走線，避免直角走線，減少彎折應力。

增加補強板: 在連接器、元器件等易受應力部位增加補強板，提高機械強度。

注意散熱設計:

優化散熱路徑: 在軟板上設計散熱孔或散熱片，提高散熱性能。

選擇合適材料: 選擇導熱系數高的材料，提高散熱效率。

考慮制造工藝:

選擇合適的工藝: 根據產品要求選擇合適的制造工藝，如單面軟板、雙面軟板、多層軟板等。

控制加工精度: 采用先進的加工設備和工藝，控制軟板的加工精度，確保產品質量。

柔性線路板未來趨勢

更薄更輕: 隨著材料技術的進步，軟板將朝著更薄更輕的方向發展，滿足消費電子產品輕薄化的需求。

更高密度: 隨著線路設計技術的進步，軟板將實現更高密度的布線，滿足消費電子產品多功能化的需求。

更高可靠性: 隨著制造工藝的進步，軟板的可靠性將進一步提高，滿足消費電子產品長壽命的需求。

軟板在消費電子中的應用日益廣泛，其設計需要綜合考慮材料選擇、線路設計、散熱設計、制造工藝等多方面因素。通過掌握設計技巧，并關注未來趨勢，可以設計出滿足消費電子產品需求的軟板產品，推動消費電子行業的發展。
