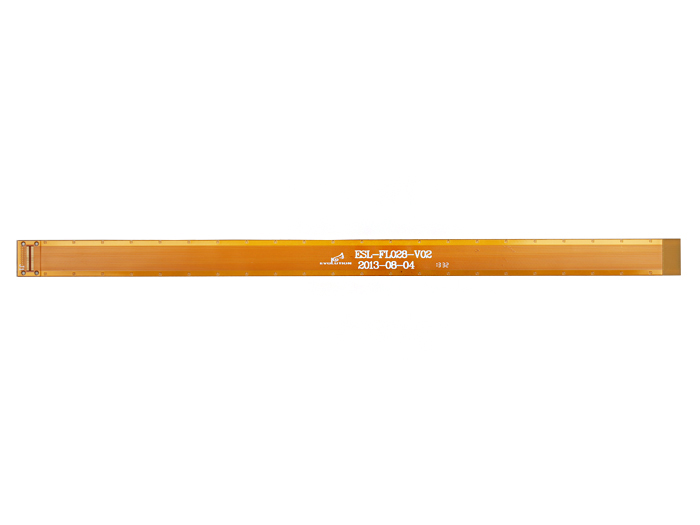

柔性線路板因其輕薄及可彎曲的特點已經逐漸被各大電子元器件企業所接受，那么柔性線路板究竟是用什么材料制作而成的呢，柔性線路板廠為您詳述。

材料一：絕緣基材

絕緣基材是一種可撓曲的絕緣薄膜。作為線路板的絕緣載體，選擇柔性介質薄膜，要求綜合考察材料的耐熱性能、覆形性能、厚度、機械性能和電氣性能等。現在工程上常用的是聚酰亞胺（PI）薄膜、聚酯（PET）薄膜和聚四氟乙烯（PTFE）薄膜。一般薄膜厚度選擇在0.0127~0.127mm（0.5~5mil）范圍內。

材料二：黏結片

黏結片的作用是黏合薄膜與金屬箔，或黏結薄膜與薄膜(覆蓋膜)。針對不同薄膜基材可采用不同類型的黏結片，如聚酯用黏結片與聚酰亞胺用黏結片就不一樣，聚酰亞胺基材的黏結片有環氧類和丙烯酸類之分。選擇黏結片則主要考察材料的流動性及其熱膨脹系數。也有無黏結片的聚酰亞胺覆銅箔板，耐化學藥品性和電氣性能等更佳。

由于丙烯酸黏結片玻璃化溫度較低，在鉆孔過程中產生的大量沾污不易除去，影響金屬化孔質量，以及其他粘接材料等不盡人意處，所以，多層柔性線路板的層間黏結片常用聚酰亞胺材料，因為與聚酰亞胺基材配合，其問的CTE(熱膨脹系數)一致，克服了多層柔性線路板中尺寸不穩定性的問題，且其他性能均能令人滿意。

材料三：銅箔

銅箔是覆蓋黏合在絕緣基材上的導體層，經過以后的選擇性蝕刻形成導電線路。這種銅箔絕大多數是采用壓延銅箔或電解銅箔。壓延銅箔的延展性、抗彎曲性優于電解銅箔，壓延銅箔的延伸率為20％～45％，電解銅箔的延伸率為4％～40％。銅箔厚度最常用35um（1oz），也有薄18um（1/2oz）或厚70um（2oz），甚至105um（30z）。電解銅箔是采用電鍍方式形成，其銅微粒結晶狀態為垂直針狀，易在蝕刻時形成垂直的線條邊緣，有利于精密線路的制作；但在彎曲半徑小于5mm或動態撓曲時，針狀結構易發生斷裂；因此，柔性線路板基材多選用壓延銅箔，其銅微粒呈水平軸狀結構，能適應多次繞曲。

材料四：覆蓋層

覆蓋層是覆蓋在柔性印制電路板表面的絕緣保護層，起到保護表面導線和增加基板強度的作用。外層圖形的保護材料，一般有兩類可供選擇。

第一類是干膜型(覆蓋膜)，選用聚酰亞胺材料，無需膠黏劑直接與蝕刻后需保護的線路板以層壓方式壓合。這種覆蓋膜要求在壓制前預成型，露出需焊接部分，故而不能滿足較細密的組裝要求。

第二類是感光顯影型。感光顯影型的第一種是在覆蓋干膜采用貼膜機貼壓后，通過感光顯影方式露出焊接部分，解決了高密度組裝的問題；第二種是液態絲網印刷型覆蓋材料，常用的有熱固型聚酰亞胺材料，以及感光顯影型柔性線路板專用阻焊油墨等。

這類材料能較好地滿足細間距、高密度裝配的撓性板的要求。

材料五：增強板

增強板黏合在撓性板的局部位置板材，對柔性薄膜基板超支撐加強作用，便于印制板的連接、固定或其他功能。增強板材料根據用途的不同而選樣，常用聚酯、聚酰亞胺薄片、環氧玻纖布板、酚醛紙質板或鋼板、鋁板等。
