fpc廠Hot-Bar 軟板設計不可忽視的注意事項

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：9763發布日期：2015-12-18 11:03【大中小】

fpc廠的Hot-Bar reflow (熔錫熱壓焊接)，其最主要功能，就是利用熱壓頭熔融已經印刷于電路板(PCB)上的錫膏，借以連接兩個各自獨立的電子零件，最常見到的是將軟扁平電纜焊接于fpc上。

由于Hot-Bar機的熱壓頭為唯一熱源，當熱壓頭壓在軟扁平電纜(FPB)時，必須把熱向下傳導致電子電路板(PCB)，才能熔融已印刷于電子電路板上的錫膏，所以軟扁平電纜必須有熱傳導的功能設計。

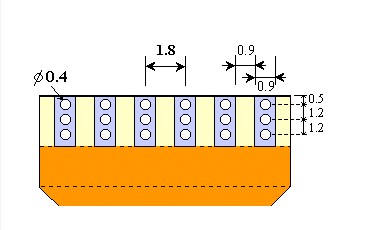

一般來說，fpc廠家在焊錫墊上制作電鍍孔(Plating holes)或稱為導通孔(Vias)為最普遍的熱傳導功能設計，如下圖的結構。建議每一個FPC的焊墊上要有三個Vias，或是2.5個Vias。制作電鍍孔還有一個好處，在熔錫熱壓焊接作業時，可以讓多余的錫由電鍍孔中溢出，不至于造成焊墊之間的短路。

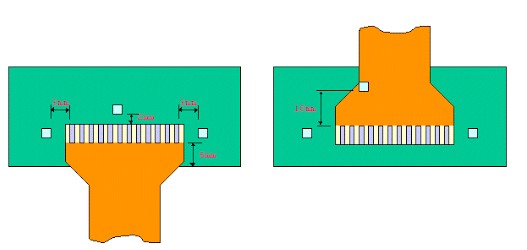

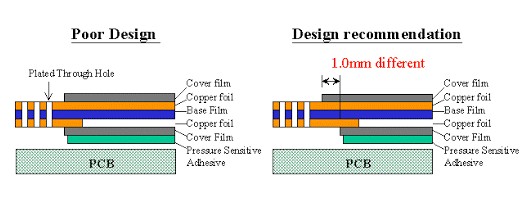

軟扁平電纜應該要貼上雙面膠，用來固定軟扁平電纜于電子印刷電路板上，因?yàn)樽鳂I(yè)員不太可能一直用手抓著FPC直到Hot-Bar reflow完成。另外，也會產生質量不穩的問題。

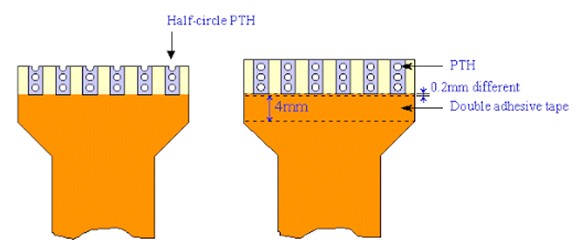

總結一下FPC的設計需求如下，每一個FPC的焊墊上最好要有三個電鍍孔或?qū)祝辽僖袃蓚€(gè)＋半個電鍍孔或?qū)住?/p>

在軟扁平電纜(FPB)貼在電子印刷電路板的那一面貼上雙面膠，雙面膠的厚度應該要小于0.15mm，從FPC的焊墊的邊緣到雙面膠的距離要保持0.20mm的距離。
