柔性電路板與剛性電路板的生產方式差異

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：7557發布日期：2016-05-19 09:08【大中小】

柔性電路板與剛性電路板的最大差別是柔性電路板可以用卷對卷生產，單雙面FPC都有可能進行整卷生產。這種生產方式無論是影像轉移、線路制作、電鍍、印刷等制作程序，都是以連續方式進行。當然生產效率可以提升，不過生產控制與管理難度也會提高。尤其在設備方面，因為設備動作完全連在一起，因此自動化與同步性的維持就成為這種技術的關鍵。

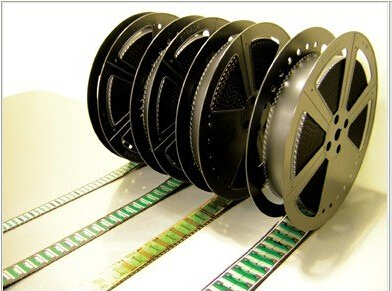

柔性電路板

早期美國是這種技術的開創者，但是目前連續生產的工廠以日本最多，這主要是因為日本電子業發達所產生的必要需求，另外也源自于日本在這方面的設備經驗與制造能力較為成熟精湛。如果柔性線路板采用了連續生產的卷對卷模式，那么組裝的考慮當然也會有卷對卷的規劃。早期電算機生產就采用卷對卷組裝，當時的SMT技術尚未成熟但是已經使用類似的零件觀念。時至今日，仍然有許多產品使用這種組裝方法進行生產，主要的組裝方式是以熱烙鐵焊接法進行焊接。

TAB是一種特殊的連續軟板積體電路構裝法，它是利用柔性電路板基材開窗方式，在軟板上做出連接線路，而在開窗區域做出懸空線路及連接手指。在晶片組裝時利用熱壓或打線方式，將連接手指與積體電路接點結合在一起。

柔性電路板
