淺談FPC工廠如何實現柔性電路板清潔生產

文章來源：FPC作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7172發布日期：2017-04-07 10:58【大中小】

柔性電路板是當今最重要的互連技術之一。柔性電路板應用范圍遍布計算機與通信、消費電子、汽車、軍事與航天、醫療等領域。對于柔性電路板企業來說,盡量減少或者避免生產過程中廢物的排放,對產生的污染物進行有效處理,達到排放標準,采用先進的生產工藝是實施清潔生產的重點。

清潔生產是指不斷采取改進設計、使用清潔的能源和原料、采用先進的工藝技術和設備、改善管理、綜合利用等措施,從源頭削減污染,提高資源利用率,減少或者避免生產、服務和產品使用過程中污染物的產生和排放,以減輕或者消除其對人類健康和環境的危害。

本文將對實現清潔生產、綜合利用資源、消減環境污染為主要目標的柔性線路板清潔生產措施進行簡單介紹。

FPC線路板生產工藝流程

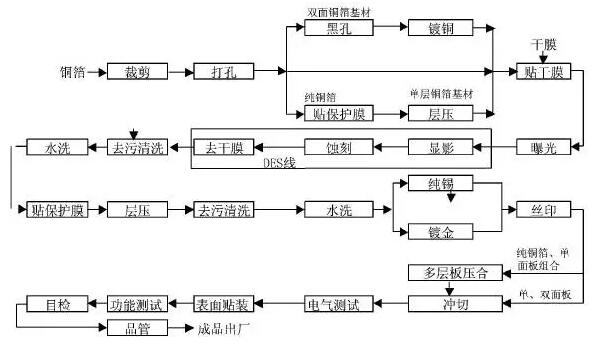

目前,柔性線路板生產流程主要包括裁剪、打孔、黑孔、鍍銅、貼干膜、曝光、顯影、蝕刻、去干膜、去污清洗、貼保護膜、層壓、純錫、鍍金、絲印、沖切、電氣測試、補強膠片貼合、功能測試等工藝。具體工藝流程見圖：

FPC線路板清潔生產工藝

1.直接金屬化法(DMS)

現在較先進的是不用化學沉銅的直接金屬化法(DMS),而是將精細碳粉浸涂在孔壁上形成導電層,經過微蝕處理,除去銅層上的碳基,只在孔壁內部非導體(絕緣的環氧樹脂基材)上保留導電的碳膜層,然后直接電鍍。電鍍階段采用新型全密閉設備,同傳統電鍍槽相比,廢氣向外界溢散量降低了95%以上,污水排放量減少約1/3,廢液中污染物濃度較低。同時,由于設備有較好的隔聲效果,并加裝送風機消音裝置,使噪聲污染大大降低。

2.純錫電鍍法

采用純錫電鍍?nèi)〈a鉛電鍍,可以杜絕重金屬鉛的污染。按線路板鍍鉛錫層厚度10μm計算,1t廢液中所含鉛的量就達18～20kg,按照退錫廢液量52.1t/a計算,可減少鉛排放937.8～ 104 2.0kg/a。

3.增加水滾輪和風刀

在氨銅蝕刻段及水洗段間,設吸水滾輪和風刀,使得蝕刻液在蝕刻槽中得到充分利用,排放污水帶出的氨銅量比傳統方法可減少80%,降低了廢水處理的難度和處理費用。在顯影機工段及水洗段間,設有吸水滾輪和風刀,使得顯影液在顯影槽中得到充分利用,排放污水帶出的碳酸鉀量大大降低。相關排氣位置均附有廢氣排氣口,排氣時直接與廢氣管路相連,廢氣進入處理設施,避免了外泄。同時,顯影機最后一次水洗的水回用于蝕刻段,節約了大量新鮮水。

4.采用全密閉式設備

氧化工段采用全密閉式設備,廢氣溢散量比傳統黑化槽低95%以上。該系統前段附有干燥烤箱,同往常與烤箱分離的黑化線相比,有機廢氣可更好地進行收集處理,減少了其溢散量。設備有較好的隔聲效果,并加裝送風機消音裝置,可使噪聲污染大大降低。

5.更換掛架

更換掛架,使用錫包覆掛架,可使掛架的硝酸溶液換槽頻率由2d/次延至7d/次,減少了排污量。

6.采用硝酸代替氟硼酸

采用硝酸代替氟硼酸退錫,可消除氟的污染。

7.采用CAD和光繪制版

采用CAD和光繪制版技術,可提高底版質量,減少照相底版的浪費和污染。

8.采用激光直接成像工藝

采用激光直接成像工藝,可以省去照相制版工序,從而避免照相底片的浪費和污染。

FPC線路板清潔生產過程控制

常流水式清洗鍍件是電鍍行業的傳統習慣,既浪費水資源,又大大增加了污水處理負荷。可以采用如下的改進措施：
