FPC軟板全流程詳解

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：15558發布日期：2017-04-24 11:52【大中小】

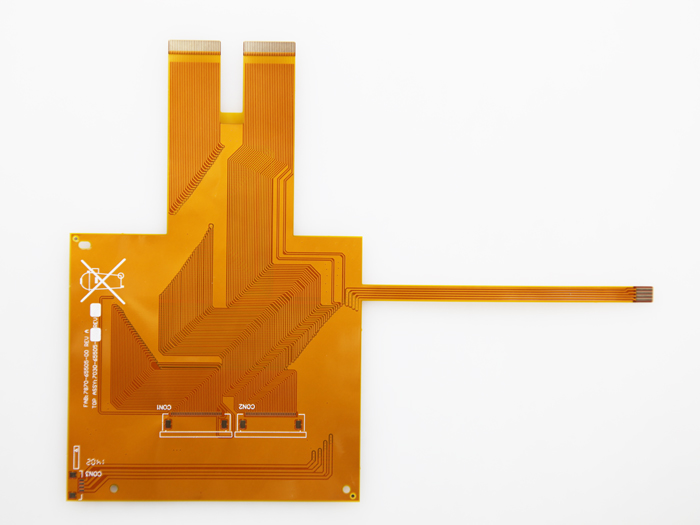

多層FPC軟板大致包括以下流程：

開料--鉆孔--黑孔--VCP--清洗--貼膜--曝光--DES--AOI--清洗--貼合--壓合--靶沖--化金--絲印--電測--裝配--外形/刀模--FQC/FQA--SMT--包裝--入庫--出貨

原材料倉：FPC軟板的主要原材料有基材及覆蓋膜，輔料有電磁膜及鋼片、PI、膠紙，均存儲在≤10℃，濕度45%-65%低溫倉中

開料：使用全自動開料機，將原裝卷料（基材、純膠、覆蓋膜、PI補強等）裁剪成工程設計要求的尺寸，裁切后的材料使用墊板夾起來防止材料皺折

鉆孔：鉆出線路連接的導通孔

黑孔：利用藥水使碳粉粘附于孔壁，起到很好的連接導通作用

VCP：噴射鍍銅及水平連續作業，有效保證鍍層銅厚的均勻性

圖形轉移：使用菲林，通過卷對卷CCD自動曝光機將圖形通過曝光的形式轉移到基材上

前處理清洗：去除銅面氧化和增加銅面的粗糙度，增強干膜與銅面的附著力

貼干膜：在已鍍好銅的板材表面貼一層感光材質，以作為圖形轉移的膠片

對位曝光：將菲林（底片）對準已貼好干膜的相對應孔傘下，以保證菲林圖形能與板面正確重合，將菲林圖形通過光成像原理轉移到板面干膜上

顯影：將線路圖形未曝光區域的干膜通過碳酸鉀或者碳酸鈉顯影掉，留下已曝光區域的干膜圖形

蝕刻：將線路圖形顯影后露出銅面的區域通過蝕刻液腐蝕掉，留下干膜覆蓋的圖形部分

AOI：即自動光學檢查，通過光學反射原理將圖像傳輸?shù)皆O(shè)備處理，與設定的資料相比較，檢測線路的開短路問題

貼合：在銅箔線路上，覆蓋一層保護膜，以避免線路氧化或短路，同時起絕緣及產品彎折作用

層壓：將預疊好覆蓋膜及補強的板經過高溫高壓將二者壓合成一個整體

沖靶標孔：將板面上的定位孔沖透，以方便后工序定位

沉鎳金：在有效開窗的銅面沉上一層具有耐酸堿鹽的，可焊性好，可靠度高的鍍層

文字：在板面印刷標記符號，便于后續產品的組裝和識別

測試：以探針測試是否有開/短路之不良現象，確保產品功能

PI/膠紙裝配：使用全自動貼PI/膠紙機，將把PI/膠紙貼在產品上，其效率為人工的10倍

鋼片裝配：使用全自動貼鋼片機，通過mark點定位，把鋼片貼在FPC上，效率是人工的10倍

人工貼鋼片、人工貼膠紙、人工貼FR4

成型：利用模具，通過機械沖床動力，使工作板沖切成符合客戶生產使用的出貨尺寸

FQC：將已經生產成為成品的FPC按照客戶要求全檢外觀，挑出不良品，以確保產品品質

SMT：將已經生產為產品的FPC按照客戶要求在焊盤相應區域貼裝元器件

X-Ray：對貼片后的產品通過X-Ray掃描的方式，進行焊接質量和裝配質量的檢測

包裝出貨：將全檢OK的FPC軟板按照客戶要求包裝，入庫出貨

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
