FPC由于大幅減少重量和體積，可彎曲靈活度高，迎合了電子產品輕薄化、靈活化趨勢，正逐漸在連接功能方面取代硬板，成為電子設備中的主要連接配件。下面和電池軟板小編一起來聊聊FPC的市場吧！

輕薄靈活，F(xiàn)PC成PCB產業大勢
優勢及分類

PCB（印刷電路板）幾乎用于所有的電子產品上，被認為是“電子系統產品之母”。FPC（撓性電路板）是PCB的一種，又被稱為“軟板”。

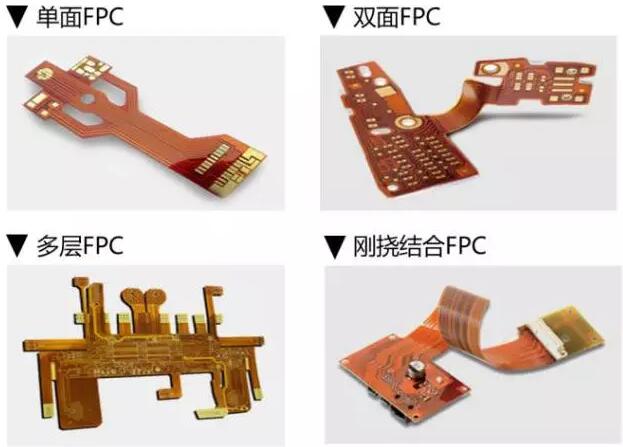

各種FPC產品圖

（來源：上達電子官網）

FPC 以聚酰亞胺或聚酯薄膜等柔性基材制成，具有配線密度高、重量輕、厚度薄、可彎曲、靈活度高等優點，能承受數百萬次的動態彎曲而不損壞導線，依照空間布局要求任意移動和伸縮，實現三維組裝，達到元器件裝配和導線連接一體化的效果，具有其他類型電路板無法比擬的優勢。

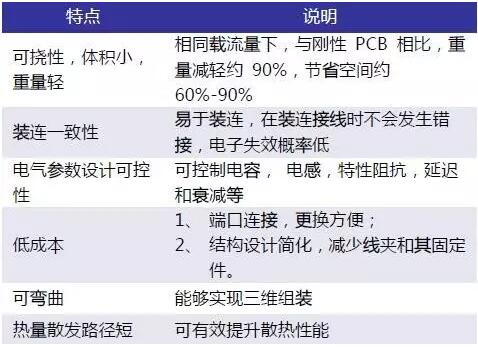

FPC產品技術特點

FPC按照基材薄膜的類型可分為PI、PET和PEN等。其中，PI覆蓋膜FPC是最常見的軟板類型，可進一步將其細分為單面PI覆蓋膜FPC、雙面PI覆蓋膜FPC、多層PI覆蓋膜FPC和剛撓結合PI覆蓋膜FPC。

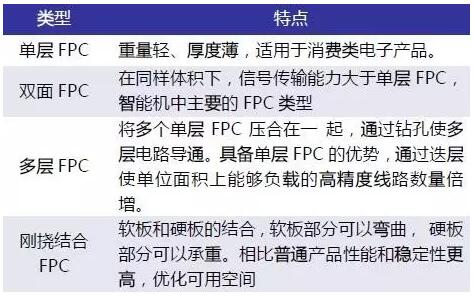

PI覆蓋膜FPC分類

下游應用

智能手機是FPC應用的主戰場，目前智能機中的FPC以雙面板為主，而剛撓結合FPC則非常契合顯示面板、電池和相機模組的需求。據Prismark預測，到2021年剛撓結合FPC的產值將達到23.57億美元，將成為FPC行業未來的主要發展方向之一。

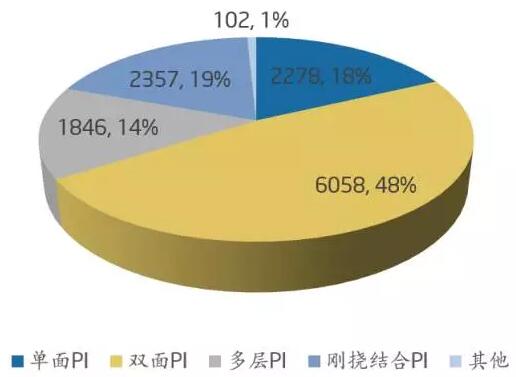

2021年各類FPC產值（百萬美元）及占比

（來源：Prismark）

FPC最早只用于航天飛機等軍事領域，而現在憑借其輕薄靈活的特點，迎合了下游電子產品的潮流趨勢，已經迅速向民用領域滲透，逐步覆蓋到了消費電子、汽車、工控、醫療、儀器儀表等各個領域。

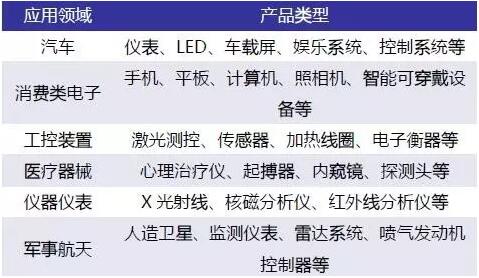

FPC主要應用領域

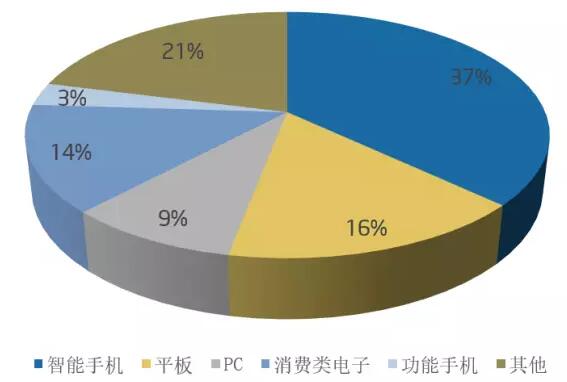

FPC下游應用分布占比（來源：Prismark）

產業鏈構成

PCB原材料為電解銅箔、玻纖布等，基材為剛性覆銅板（CCL）；而FPC的原材料主要由壓延銅箔和聚酰亞胺（PI）薄膜/聚酯（PET）薄膜構成，基材則為柔性覆銅板（FCCL）。

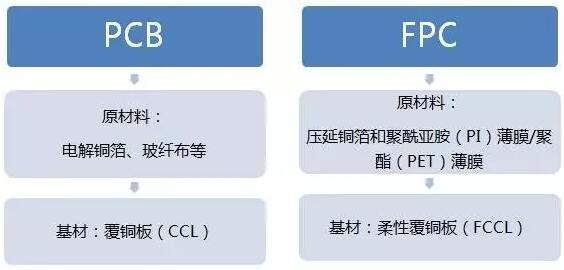

PCB和FPC產業鏈對比（來源：網絡）

2016年由于新能源車爆發，電解銅箔產能被鋰電池擠壓出現供需翻轉，銅箔、覆銅板等原材料價格不斷上漲，給PCB帶來一定的成本壓力。而FPC的原材料不論是壓延銅箔還是PI薄膜，國內幾乎都沒有生產能力，受輪漲價周期影響的程度不大，原材料成本基本保持平穩。

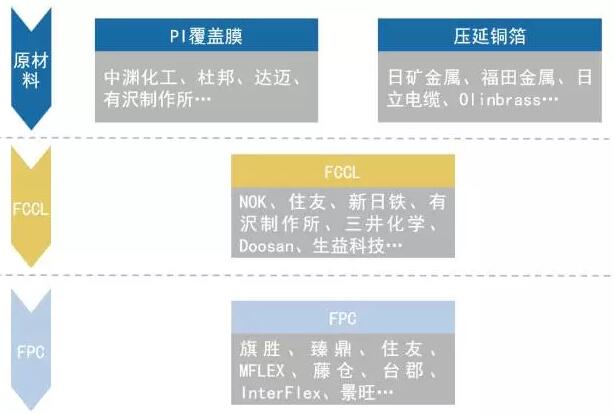

FPC產業鏈（來源：網絡）

我國FPC產業加速發展中
PCB產業逐漸向中國大陸遷移

進入21世紀以來，由于產業鏈配套、勞動力和運輸成本，全球PCB產能逐漸向亞洲地區轉移，中國PCB產能迅速擴張，在2006年成為全球最大的PCB產能基地。

2015-2020年全球主要國家PCB產能變化情況

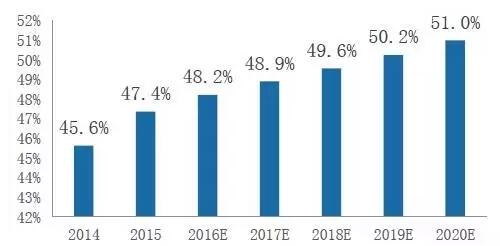

2014-2020中國大陸PCB占全球產值比例   （來源：Prismark）

而在PCB中相對高端的FPC領域，產能轉移也正在發生。當前，本土FPC產值占全球產值的比值不斷提升，已從2005年的6.74%提高至2015年的47.97%，預計未來仍能保持近半數的占比。

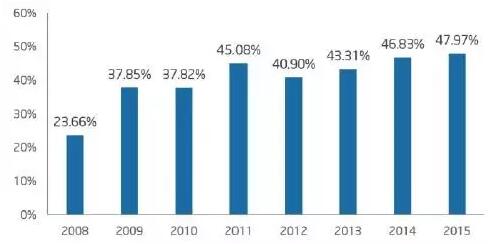

2008-2015中國大陸FPC產值占全球比例

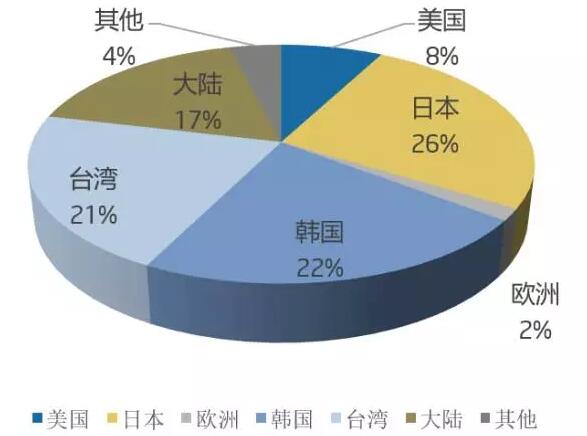

2021年本土FPC廠商營收占全球營收比預測（來源：Prismark）

本土企業加速崛起

中國大陸的FPC企業也進入加速發展期：精誠達新建臺山工業園，于2012年9月正式投產，月產能達120000m²；景旺募集資金7.4億用于高密度、多層、柔性及金屬基電路板產業化項目;東山精密收購MFLEX后大力擴產，是目前唯一還在大規模上產能的國際一線FPC大廠……

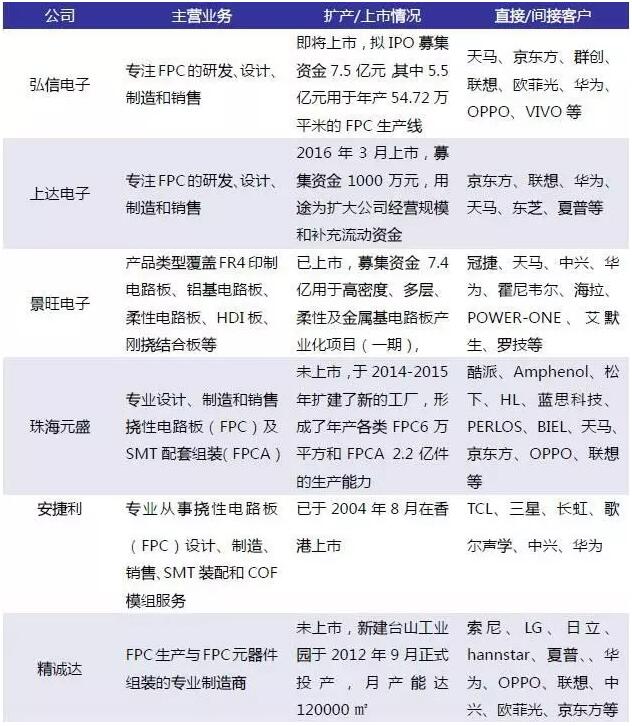

國內部分FPC廠商擴產計劃

（來源：公司公告）

FPC多領域需求市場分析


據Prismark的預計，2021年FPC年產值預計將超過125億美元，2016 - 2021復合年均增長率將達3.0%，繼續在行業中“拔得頭籌”。

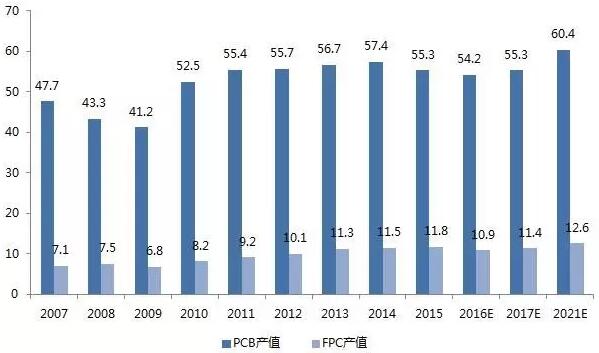

2007-2021全球PCB和FPC產值預測（十億美元）（來源：Prismark）

智能手機領域

行業巨頭創新應用

FPC軟板起初應用面并不大，直到蘋果大量應用才在消費電子產品中逐漸普及。蘋果堅定支持FPC解決方案，在iPhone中使用了多達14-16塊FPC，其中多層、高難度的占到70%，整機FPC面積約120cm²；iPad、Apple Watch等產品中的FPC用量也都在10塊以上。

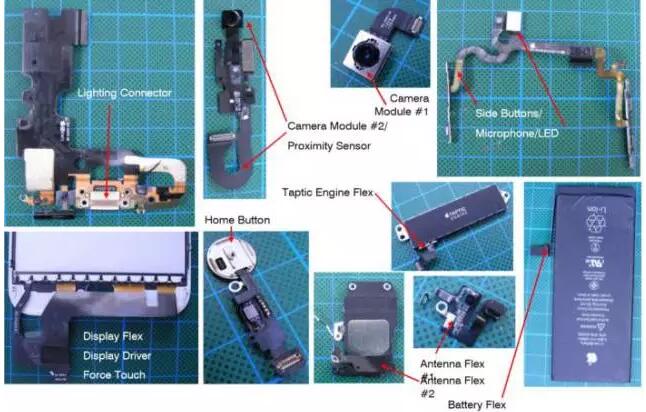

iPhone7中的FPC（來源：Prismark）

在蘋果的示范效應下，三星、華為、HOV等手機大廠迅速跟進，不斷拉高FPC的用量。三星手機的FPC數量約為12-13塊，主力供應商是Interflex、SEMCO等韓國軟板廠商。

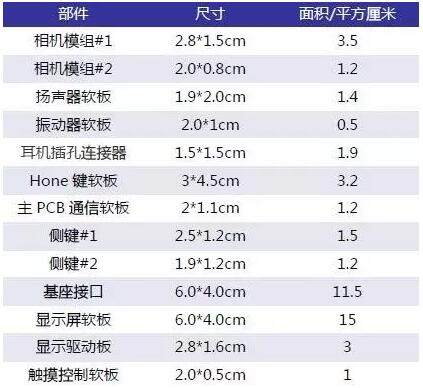

SAMSUNG S5中各FPC面積（來源：Prismark）

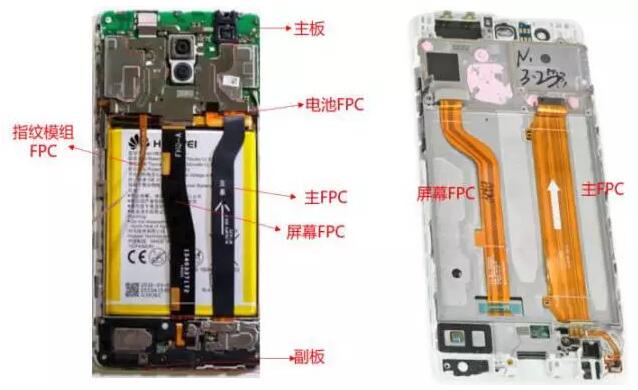

華為手機內部結構（左：榮耀6 右：P9）（來源：安卓網，iFixit）

無線充電拉動需求

在智能手機領域，無線充電砍掉了冗雜的充電線，正在成為行業的一大趨勢。在無線充電中， FPC方案逐漸成為更受傾向的選擇，三星等采用的就是FPC+NFC+MST（磁輻射模擬）的三合一技術路徑。

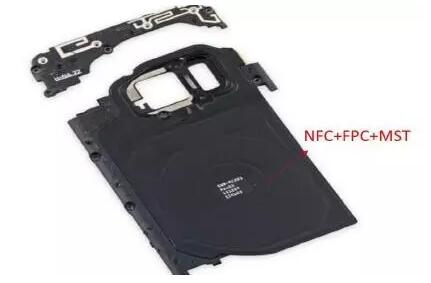

三星S7采用FPC+NFC+MST三合一方案（來源：iFixit）

根據產業鏈的調研信息，iPhone8今年大概率導入無線充電，預計會采用三星的技術路徑，即FPC+NFC+MST一體化方案。而在iPhone8的示范作用下，國內HOV必然也會跟進，使無線充電技術全面開花。預計到2019年僅蘋果、三星和HOV中的無線充電模組就可帶來近40億人民幣的FPC增量。

汽車電子領域

由于體積小、重量輕、易于裝連、耐彎折等特點，柔性板在汽車電子鐘開始逐漸普及。FPC可用于LED車燈、變速箱、傳感器、BMS、車載顯示屏、娛樂信息系統等底層車身裝置或車載裝置。

FPC在汽車中的多樣化應用（來源：網絡）

汽車電子等新興需求將成為未來FPC的主要成長動能。全球電子產業已進入市場高原期，未來軟板的增長動能將逐步切換到汽車電子等新興需求。據Prismark預測，到2021年汽車電子領域的FPC產值將達8.52億美元。

汽車領域FPC產值預測（百萬美元）（數據來源：網絡）
