柔性線路板：業界最小級別的雙色貼片LED
柔性線路板得知最新消息說市場上出現業界最小級別的雙色貼片LED，這將有助于設備的小型化和薄型化.

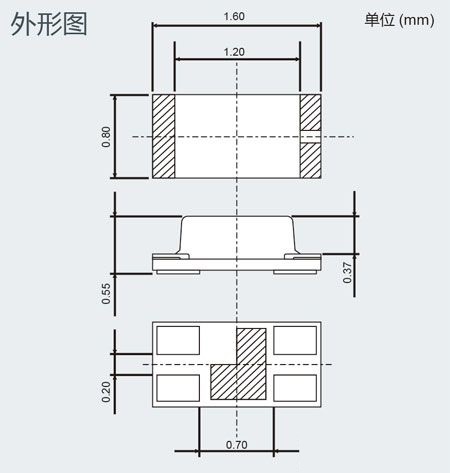

這LED不僅實現了元件的小型化，而且利用多年積累的PICOLED *1)安裝技術及引線鍵合*2)技術，實現了與單色貼片LED相同尺寸的1.6x0.8mm封裝，并內置紅綠兩種顏色的貼片LED。另外，1.2x0.8mm的發光部裝有雙色光源，因此混色性能優異，此次開發的LED可表現的顏色不僅有紅色和綠色，還可制作出中間色。
1.通過焊料侵入預防對策，確保高可靠性
在鍍金處理前設置稱為“阻焊劑”的擋塊，用來隔斷浸潤性良好的金焊料。
可防止焊料侵入到樹脂內部，因此還可消除短路引起的問題，有助于提高可靠性。

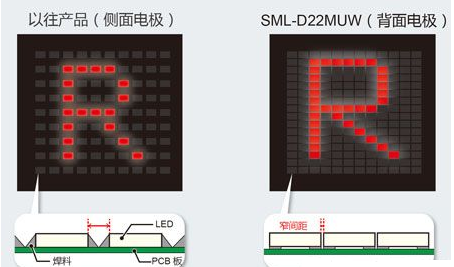

2.采用背面電極，顯示更清晰
封裝采用背面電極，可很窄間隔安裝。這在點陣等中可實現非常高清晰的顯示 。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
