軟板連接器是一種在現各行業中比較常用的一款電子元器件，其fpc連接器外表體積小，重量輕，而且主要由9種孔位排列組成。而且對于fpc連接器目前廣泛應用于計算機主機板、存儲器、液晶顯示器、移動硬盤等等。但是除了fpc連接器以外還區分有好幾種規格類型不同的連接，這些各位知道嗎，不了解的話，下面給大家詳細講解fpc連接器規格類型區分有哪些。

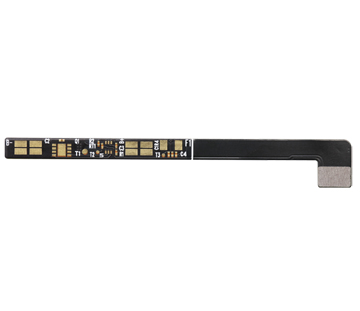

手機電池FPC

fpc連接器規格類型區分四種

FPC連接器

FPC連接器在目前大多數都是用于LCD顯示屏到驅動電路(PCB)的連接，而一般主要常用規格以0.4mm的fpc連接為主，但是對于各行業目前fpc連接器規格0.3mm的也都是有大量使用了。隨著近來有LCD驅動器被整合到LCD器件中的趨勢，F(xiàn)PC的引腳數將會相應減少，而且對于以后的發展FPC連接器將有望實現與其它手機部件一同整合在手機或其LCD模組的框架上。

l/O連接器

I/O連接器是手機中最重要的輸出通道的核心配件之一，其主要包含電源及信號兩部份之連接。現在較多采用的是圓形的l/O連接器，手機用l/O連接器在日常的推動下而日漸形成標準化的使用了。當前市場主流是5pin，由于各手機廠家有各自的手機方案，使l/O連接器連接器出現標準化和定制化相結合，同時耳機插作連接器也曾相同的發展態勢，現國內外市場將主要采用l/O連接器作為充電的標準接口,
再往后的就是會要求連接器更薄、具有視覺效果和防水功能等。

板對板連接器

板對板連接器對于手機中的發展趨勢是引腳間距和高度越來越小，目前主要以0.4mm pitch為主，往后會逐步發展到0.35mm甚至更小,
后續要求高度更低和具有屏蔽效果。同時BTB(板到板連接器)的高度也逐漸降低至0.9mm或者更低不等。此外板對板連接器一般廣泛應用手機行業當中使用。

FFC連接器

FFC連接器即柔性扁平電纜連接器，它是一種用PET絕緣材料和極薄的鍍錫扁平銅線，通過高科技自動化設備生產線壓合而成的新型數據線纜，具有柔軟、隨意彎曲折疊、厚度薄、體積小、連接簡單、拆卸方便、易解決電磁屏蔽。組裝時短所有線路都配置完成，可以有效省去多余排線的連接工作。
