FPC廠的設計原來是這樣被抄板的
簡單來說,F(xiàn)PC抄板的技術實現過程,就是先將要抄板的電路板進行掃描,記錄詳細的元器件位置,然后將元器件拆下來做成物料清單(BOM)并安排物料采購,空板則掃描成圖片經抄板軟件處理還原成FPC板圖文件,然后再將FPC文件送FPC廠制板,板子制成后將采購到的元器件焊接到制成的FPC板上,然后經過電路板測試和調試即可。
一、FPC抄板的具體步驟
1. 拿到一塊FPC,首先在紙上記錄好所有元?dú)饧男吞?hào),參數,以及位置,尤其是二極管,三級管的方向,IC缺口的方向。最好用數碼相機拍兩張?jiān)獨饧恢玫恼掌,F(xiàn)在的FPC電路板越做越高級上面的二極管三極管有些不注意根本看不到。
2. 拆掉所有器多層板抄板件,并且將PAD孔里的錫去掉。用酒精將FPC清洗干凈,然后放入掃描儀內,掃描儀掃描的時候需要稍調高一些掃描的像素, 以便得到較清晰的圖像。再用水紗紙將頂層和底層輕微打磨,打磨到銅膜發亮,放入掃描儀,啟動PHOTOSHOP,用彩色方式將兩層分別掃入。注意,F(xiàn)PC 在掃描儀內擺放一定要橫平豎直,否則掃描的圖像就無法使用。
3. 調整畫布的對比度,明暗度,使有銅膜的部分和沒有銅膜的部分對比強 烈,然后將次圖轉為黑白色,檢查線條是否清晰,如果不清晰,則重復本步驟。如果清晰,將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP,如果發 現圖形有問題還可以用PHOTOSHOP進行修補和修正。
4. 將兩個BMP格式的文件分別轉為PROTEL格式文件,在 PROTEL中調入兩層,如過兩層的PAD和VIA的位置基本重合,表明前幾個步驟做的很好,如果有偏差,則重復第三步。所以說FPC抄板是一項極需要耐心的工作,因?yàn)橐稽c(diǎn)小問題都會影響到質量和抄板后的匹配程度。
5. 將TOP層的BMP轉化為TOP.FPC,注意要轉化到SILK層,就是黃色的那層,然后你在TOP層描線就是了,并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復知道繪制好所有的層。

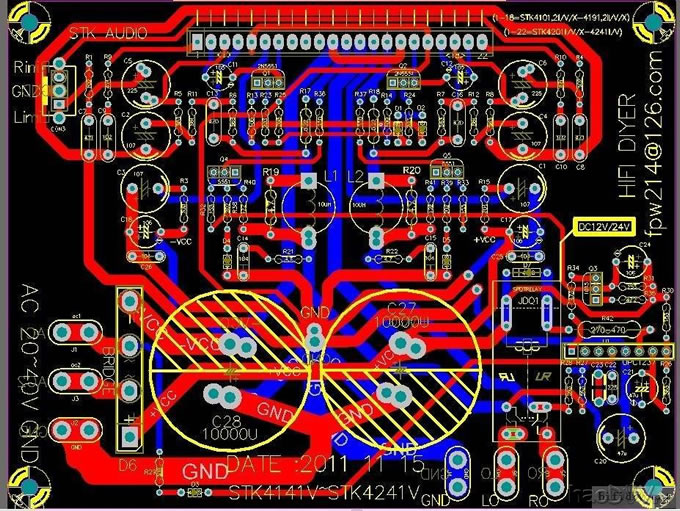

6. 在PROTEL中將TOP.FPC和BOT.FPC調入,合為一個圖就OK了。
7. 用激光打印機將TOP LAYER,BOTTOM LAYER分別打印到透明膠片上(1:1的比例),把膠片放到那塊FPC上,比較一下是否有誤,如果沒錯,你就大功告成了。
一塊和原板一樣的抄板就誕生了,但是這只是完成了一半。還要進行測試,測試抄板的電子技術性能是不是和原板一樣。如果一樣那真的是完成了。
二、雙面板抄板方法
1. 掃描線路板的上下表層,存出兩張BMP圖片。
2. 打開抄板軟件QuickFPC2005,點“文件”“打開底圖”,打開一張掃描圖片。用PAGEUP放大屏幕,看到焊盤,按PP放置一個焊盤,看到線按PT走線……就象小孩描圖一樣,在這個軟件里描畫一遍,點“保存”生成一個B2P的文件。
3.再點“文件”“打開底圖”,打開另一層的掃描彩圖;
4. 再點“文件”“打開”,打開前面保存的B2P文件,我們看到剛抄好的FPC廠的板,疊在這張圖片之上——同一張F(tuán)PC板,孔在同一位置,只是線路連接不同。所以我們按“選項”——“層設置”,在這里關閉顯示頂層的線路和絲印,只留下多層的過孔。
5. 頂層的過孔與底層圖片上的過孔在同一位置,現在我們?cè)傧笸陼r(shí)描圖一樣,描出底層的線路就可以了。再點“保存”——這時的B2P文件就有了頂層和底層兩層的資料了。
6. 點“文件”“導出為FPC文件”,就可以得到一個有兩層資料的FPC文件,可以再改板或再出原理圖或直接送FPC廠生產
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
