軟板打樣中的蝕刻工藝應該注意哪些質量問題

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2844發布日期：2022-07-25 10:05【大中小】

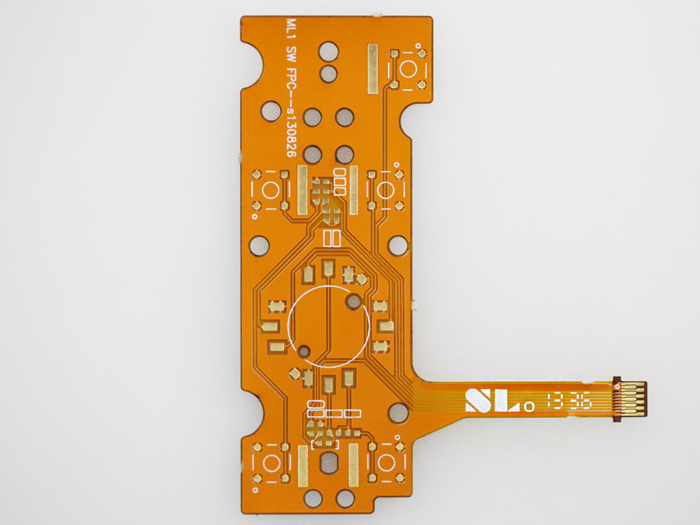

在軟板打樣中，在板子外層需保留的銅箔部分上，也就是電路的圖形部分上預鍍一層鉛錫抗蝕層，然后用化學方式將其余的銅箔腐蝕掉，稱為蝕刻。

作為線路板從光板到顯出線路圖形的最后一步，蝕刻應該注意哪些質量問題呢?

蝕刻的質量要求是能夠?qū)⒊刮g層下面以外的所有銅層完全去除干凈。嚴格來說，蝕刻質量必須包括導線線寬的一致性和側蝕程度。

側蝕問題是蝕刻中常被提出來討論的。側蝕寬度與蝕刻深度之比，稱為蝕刻因子；在印刷電路工業中，小的側蝕度或低的蝕刻因子是最令人滿意的。蝕刻設備的結構及不同成分的蝕刻液都會對蝕刻因子或側蝕度產生影響。

從許多方面看，蝕刻質量的好壞，早在軟板進入蝕刻機之前就已經存在了。因為軟板打樣各個工序工藝之間存在著非常緊密的內部聯系，沒有一種不受其它工序影響，而又不影響其它工藝的工序。許多被認定是蝕刻質量的問題，實際上在去膜甚至更以前的工藝中已經存在了。

從理論上講，軟板打樣進入蝕刻階段，在圖形電鍍法中，理想狀態應該是:電鍍后的銅和鉛錫的厚度總和不應超過耐電鍍感光膜的厚度,使電鍍圖形完全被膜兩側的“墻”擋住并嵌在里面。然而,現實生產中，鍍層圖形都要大大厚于感光圖形；由于鍍層高度超過了感光膜，便產生橫向堆積的趨勢，線條上方覆蓋著的錫或鉛錫抗蝕層向兩側延伸，形成了“沿”，把小部分感光膜蓋在了“沿”下面。錫或鉛錫形成的“沿”，使得在去膜時無法將感光膜徹底去除干凈，留下一小部分“殘膠”在“沿”的下面，造成不完全的蝕刻。線條在蝕刻后兩側形成“銅根”，使線間距變窄，造成印制板不符合客戶要求，甚至可能被拒收。由于拒收便會使軟板的生產成本大大增加。

軟板打樣中，蝕刻工藝一旦出現問題必然是批量性問題，最終會給產品造成極大品質隱患。因此，找到合適的軟板打樣廠家尤為重要。
