阻抗板是否高可靠，軟板廠有話說

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1571發布日期：2023-06-28 02:58【大中小】

軟板廠了解到，隨著高頻高速電子產品的快速發展，信號傳輸過程更容易出現反射、串?dāng)_等信號完整性問題，且頻率越高、傳輸速率越快，信號損耗越嚴重，如何降低信號在傳輸過程中的損耗、保證信號完整性是高頻高速PCB發展中的巨大挑戰。

在高速PCB設計中，阻抗匹配顯得尤為重要，為減少在高速信號傳輸過程中的反射現象，必須在信號源、接收端以及傳輸線上保持阻抗的匹配。

一般而言，單端信號線的阻抗取決于它的線寬以及與參考平面之間的相對位置。特性阻抗要求的差分對間的線寬/線距則取決于選擇的PCB疊層結構。

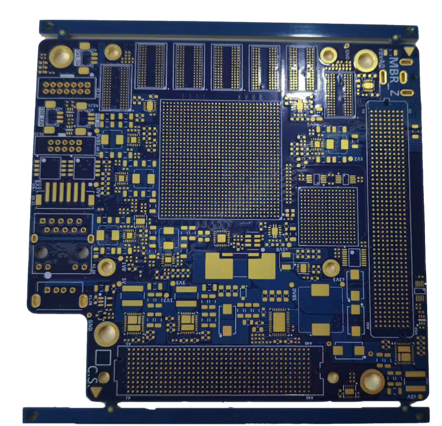

柔性電路板廠了解到，由于最小線寬和最小線距是取決于PCB類型以及成本要求，受此限制，選擇的PCB疊層結構必須能實現板上的所有阻抗需求，包括內層和外層、單端和差分線等。對于PCB工廠而言，有阻抗線的板我們俗稱為阻抗板。

阻抗影響因素

在高速PCB的設計中，有經驗的工程師，對PCB材料及工藝制程有一定的了解，知道影響阻抗的相關參數，會提前通過阻抗軟件，如Si9000或華秋DFM，選擇相應的阻抗模型進行阻抗計，從而得出PCB的阻抗匹配。但是真正要做到預計的特性阻抗或?qū)嶋H控制在預計的特性阻抗值的范圍內（常規是±10%以內），只有通過PCB生產加工過程的管理與控制才能達到。

從PCB制造的角度來講，影響阻抗的關鍵因素主要有：

介質厚度：增加介質厚度可以提高阻抗，降低介質厚度可以減小阻抗；對多層板而言，介質厚度取決于PP片及芯板的厚度。

線寬：阻抗與線寬成反比，線寬越大，阻抗越小。一般而言，阻抗線在生產過程中線寬公差要控制到5%-10%

銅厚：減小線厚可增大阻抗，增大線厚可減小阻抗，線的完成銅厚，跟選用的基材銅箔及電鍍過程有關。

介電常數（Er）：不同的板材，介電常數會有區別。增加介電常數，可減小阻抗，減小介電常數可增大阻抗。

阻焊厚度：印上阻焊會使外層阻抗減少。正常情況下印刷一遍阻焊可使單端下降2歐姆，可使差分下降8歐姆，印刷2遍下降值為一遍時的2倍，當印刷3次以上時，阻抗值不再變化。

從以上因素可以看出，受限于電子產品的外觀、線路導通、信號穩定性及散熱性能等影響，一般而言，工程師設計出的PCB，層數、板厚、銅厚、尺寸相對是固定的，從而可看出生產出的PCB阻抗要與設計的阻抗匹配，并控制公差在±10以內，可調整的參數主要是線寬、芯板銅箔厚度、PP片介電常數、及疊層結構。

疊層設計基本原則

FPC廠了解到，對于PCB板廠，一般會跟2-3家材料品牌廠家合作，選擇幾種類型的PP，及芯板銅箔做為PCB的原材料，根據工廠的制程能力、生產工藝來做疊層設計，并匹配相應阻抗。通常而言，不同的疊層結構，可做多種阻抗匹配，最終選用哪種阻抗匹配，取決于PCB布線是否合理、信號之間干擾大小等等，也受限于最終的PCB成本，線寬過小，埋盲孔等都會影響最終的成本。
