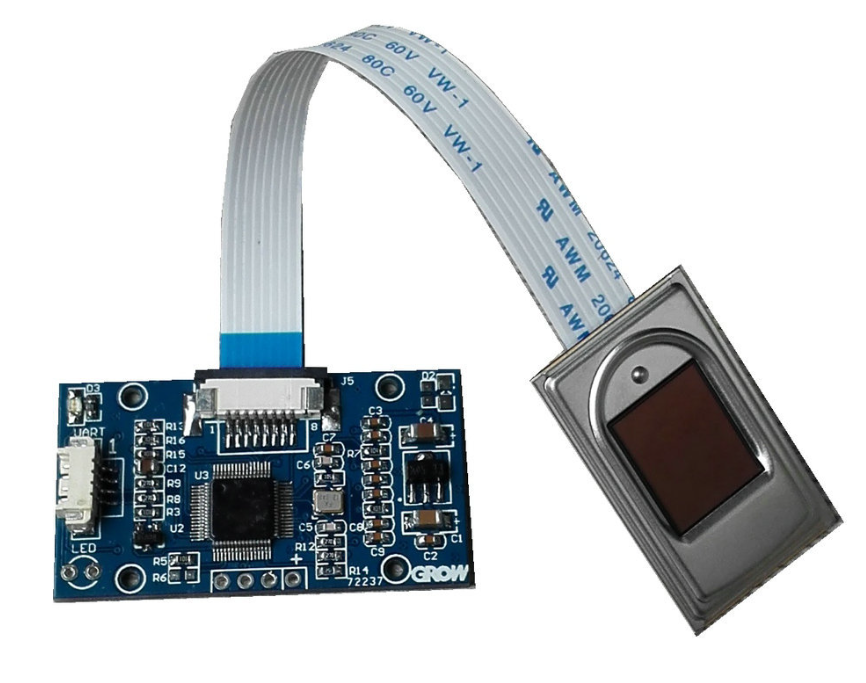

一、指紋識別模組

指紋識別模組是利用人類指紋的唯一性，通過采集指紋圖像進行比對來識別身份的一種技術。它需要先采集指紋并對指紋進行DSP圖像處理從而生成細節清晰的指紋圖像來進行對比給出結果，其核心部件還是內嵌的指紋識別芯片，主要通過指紋識別芯片來實現指紋圖像采集、特征提取、指紋對比等。

目前指紋識別軟板技術不僅廣泛應用于銀行、社保、電商和安防等領域，而且越來越多的手機、筆記本電腦、智能家居和汽車也推出指紋識別功能，既滿足了安全性的需求，也讓使用更加便捷。

二、指紋識別模組基本原理

據FPC小編了解到，指紋識別模組包含兩個模塊，指紋識別模塊和觸摸喚醒模塊。為了降低系統的待機功耗，系統在休眠時，指紋識別模塊斷電不工作。觸摸喚醒模塊正常供電和正常工作，當觸摸喚醒模塊的驅動信號打到喚醒 KEY_PAD(集成在 sensor 里)上，進行觸摸喚醒檢測。用戶觸摸 SENSOR 表面后，觸摸喚醒模塊輸出中斷信號至主控 MCU，主控 MCU 被喚醒以后，對指紋識別模塊上電，指紋識別算法芯片完成初始化，進行指紋匹配。指紋匹配完成后，主控 MCU 控制指紋模塊斷電，隨后系統進入休眠模式，等待下一次指紋操作。

三、指紋識別模組分類

市場上主流的指紋識別技術主要可分為三類:電容式指紋識別、超聲波指紋識別以及光學指紋識別。

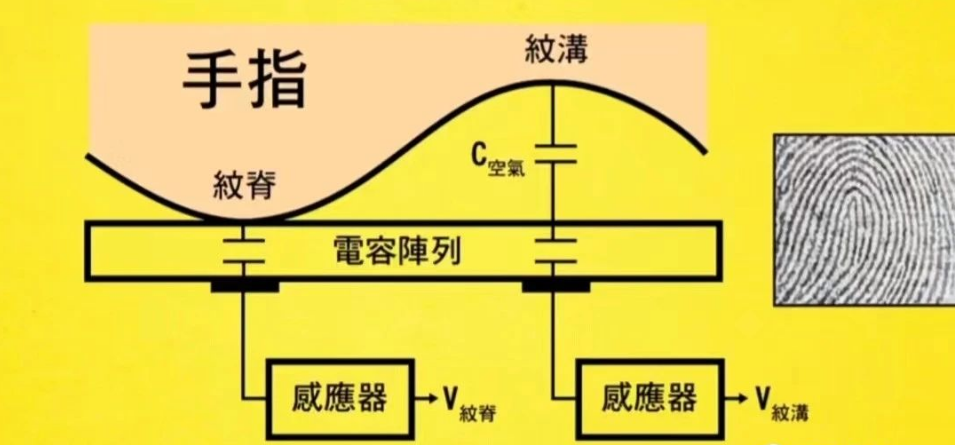

1、電容式指紋識別正面按壓式指紋識別系統屬于電容式指紋識別，主要利用手指皮膚表面作為一極，脊線和谷（指紋上高低點）由于與芯片表面距離不同，形成不同的電容值，從而電容式指紋識別傳感器獲取指紋圖像信息

2、光學指紋識別
光學指紋識別是目前最廣泛使用的指紋識別技術，利用手指放在光學鏡片上，由內置光源照射，投射在電荷器件上，經指紋芯片處理成為多灰度指紋識別圖像。隨著全屏手機浪潮的到來，光學指紋識別也將會在未來占據絕大部分的指紋識別市場。

3、超聲波指紋識別超聲波指紋識別類似于聲吶，主要利用超聲波接收特定頻率的信號反射來探知指紋的具體形態。目前三星是市場上主要運用超聲波指紋識別技術的公司，市場下游需求小。同時相較于光學指紋識別，超聲波指紋識別單價偏高，使得其市場發展緩慢。

四、指紋識別模組結構組成

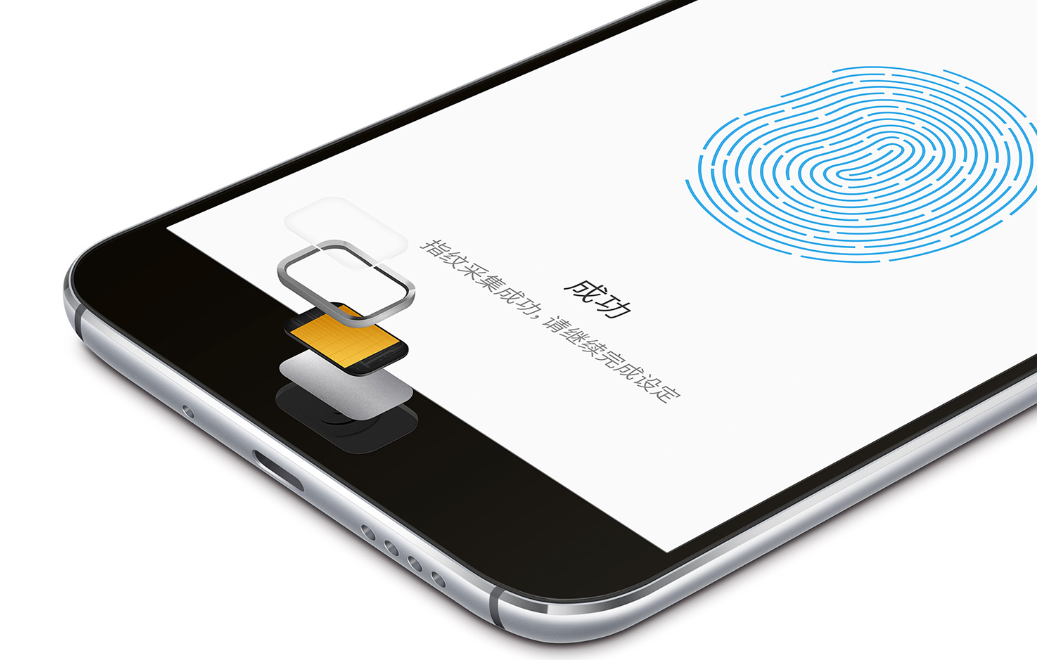

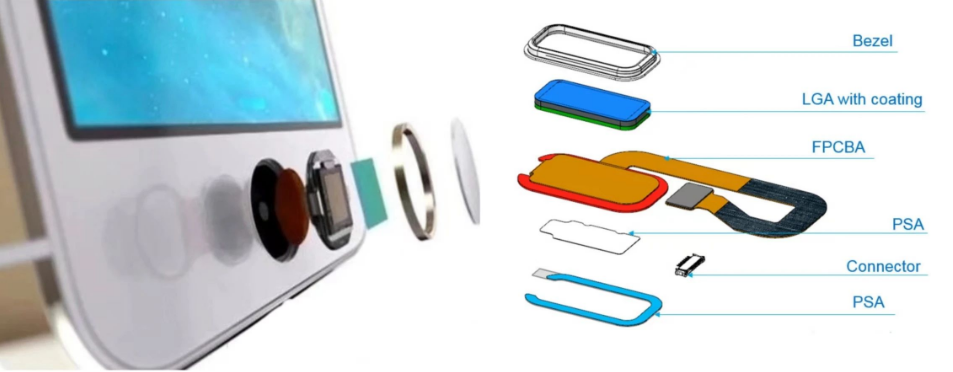

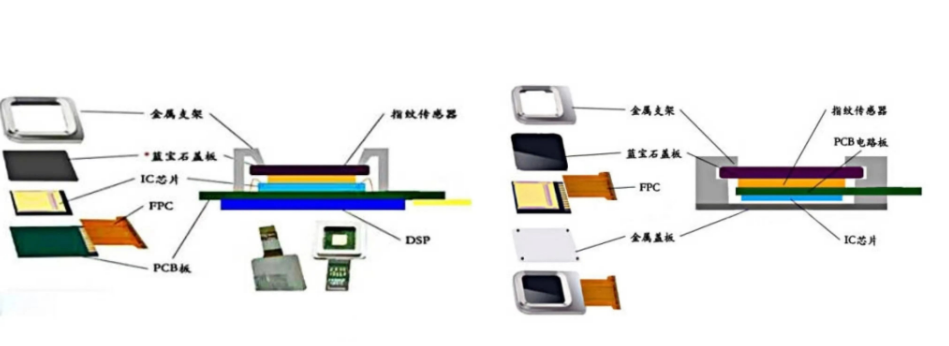

一般來說，一個模組會由（自上而下）Bezel、coating、Chip、FPCBA、PSA，這幾部分組成。

1、Bezel 外圈的范圍比較廣泛，在如iPhone上，外圈是信號增強或觸發器，但是對于大部分的正面和背面的模組，外圈只不過是一些倒角或者裝飾環，用來過渡或者結構需要。

2、Coating材料為酯類的 PU 或UV 型高硬度混合體或復合體涂料;可根據客戶 ID 進行不同配色。

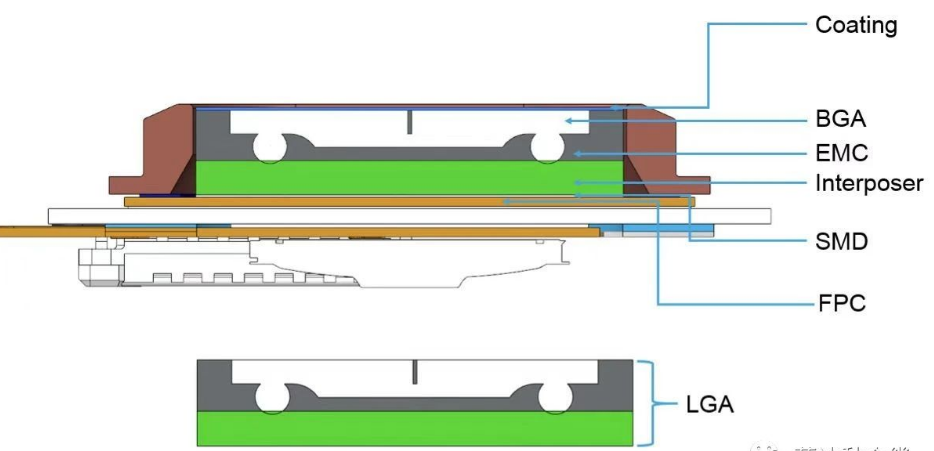

3、Chip 傳感器和芯片這部分是產業鏈的核心部件，可以把封裝方式分成BGA和LGA，這兩種方式都各有自己的優缺點。但有趣的是，除了Synaptics采用了BGA封裝形式，其他如敦泰/匯頂/思立微等主流廠商都采用了LGA封裝形式。

4、FPC 柔性印刷電路板，承載指紋芯片和 Ring 環的主要組件，通過印刷導電線路和連接器連接 Host 端，需具備高強度耐彎折性。



五、指紋識別模組封裝工藝

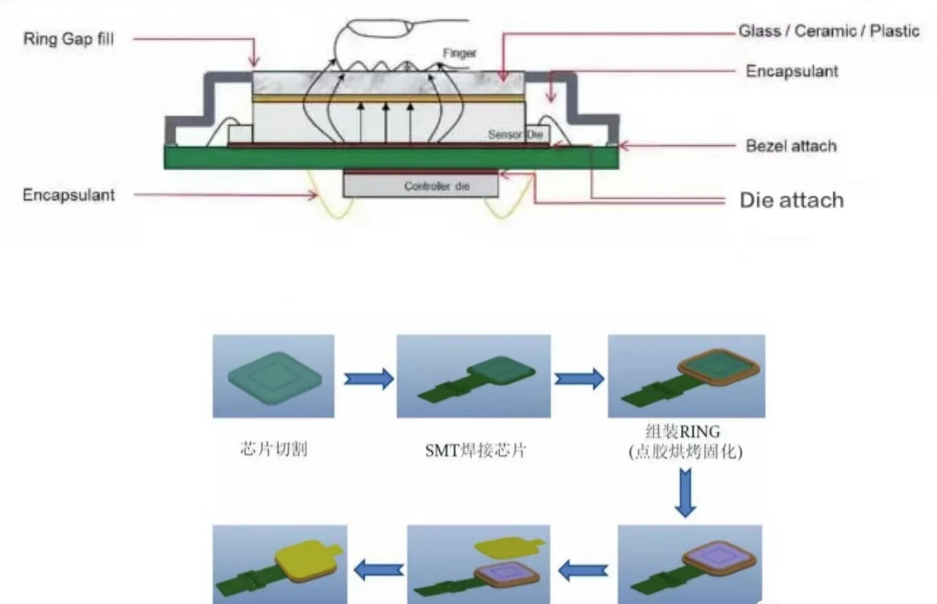

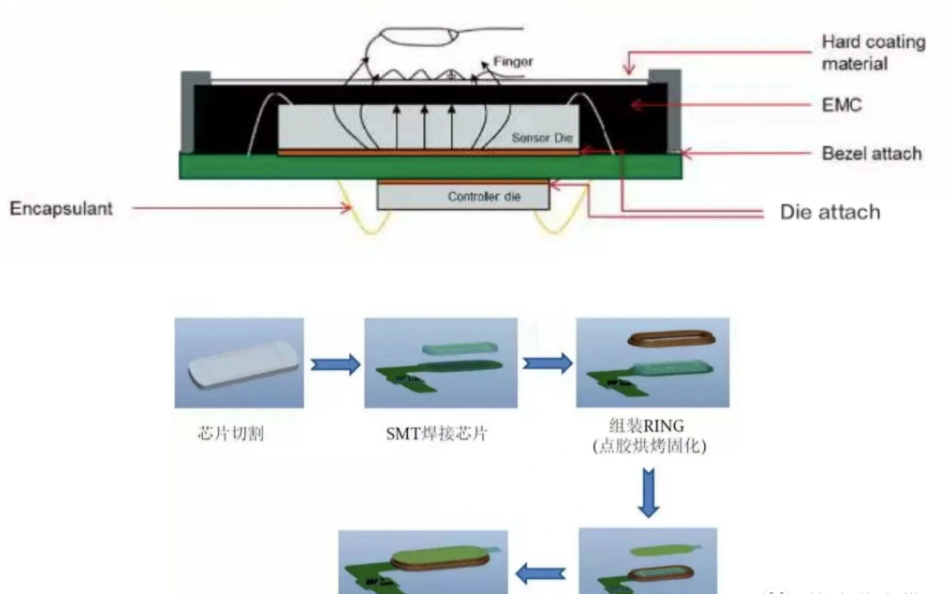

指紋識別模組的封裝結構，目前市面上常見的主要有正面、背面按壓式和正面、背面滑動式四種解決方案。其制程主要有兩種，第一種是采用拼版的結構方式，第二種是先切割成小板，然后使用膠水進行粘結固定。相對切割成小板，目前拼版結構制程更為主流，其組裝工藝流程如下：模組放置在夾具上→元器件包封→芯片underfill→固化→點銀漿→點環氧膠→放置金屬ring環→夾具固定→保壓固化。

六、指紋識別芯片封裝工藝

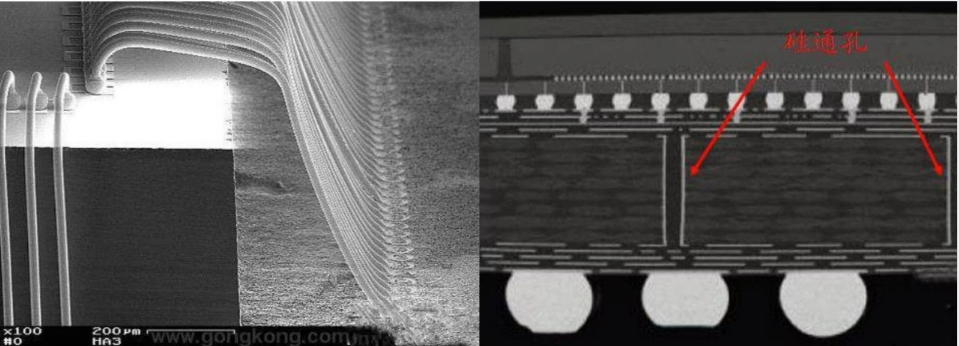

1、wire bonding（打線）工藝目前大多數的指紋識別芯片封裝還是采用wire bonding 工藝，采用wire bonding 工藝會有金屬引線的存在，為了保證指紋識別芯片表面與蓋板材料或者coating 貼合，則需要進行塑封，保證芯片表面平整并將金屬引線掩埋。但塑封之后會增加芯片厚度，一定程度影響識別精度。廠商出于成本和TSV 產能限制的考慮，目前中低端產品更加趨向于使用wire bonding 工藝，特別是coating 方案，技術比較成熟，對于封裝的要求比較低也更趨向使用wire bonding 封裝工藝。同時，雖然塑封對識別精度有影響，但開孔式指紋識別方案，手指與指紋識別傳感器表面是有接觸的，仍然可以保證比較好的用戶體驗。

2、TSV 封裝工藝
TSV 封裝TSV 封裝（硅通孔封裝技術）可以使芯片的有效探測面積大幅度增加，并且使芯片的厚度和模組的厚度都實現縮減。但現在主要使用在高端機型前臵蓋板指紋識別和盲孔電容式UnderGlass 指紋識別中。這主要是因?yàn)楦叨藱C(jī)相對于價格更偏向考慮性能，而盲孔電容式UnderGlass 方案需要提高指紋識別穿透力和縮短識別感應器與用戶指紋的距離，所在這兩種情況下TSV 封裝是更好的選擇。但考慮到今年下半年開始，高端旗艦機大部分將使用全面屏，指紋識別將大概率選擇后臵coating 方案，指紋芯片使用TSV 封裝的機會降低。未來一年的時間里，指紋識別芯片封裝推廣應用TSV 封裝的速度可能并不能達到大家預期。

3、SiP封裝工藝

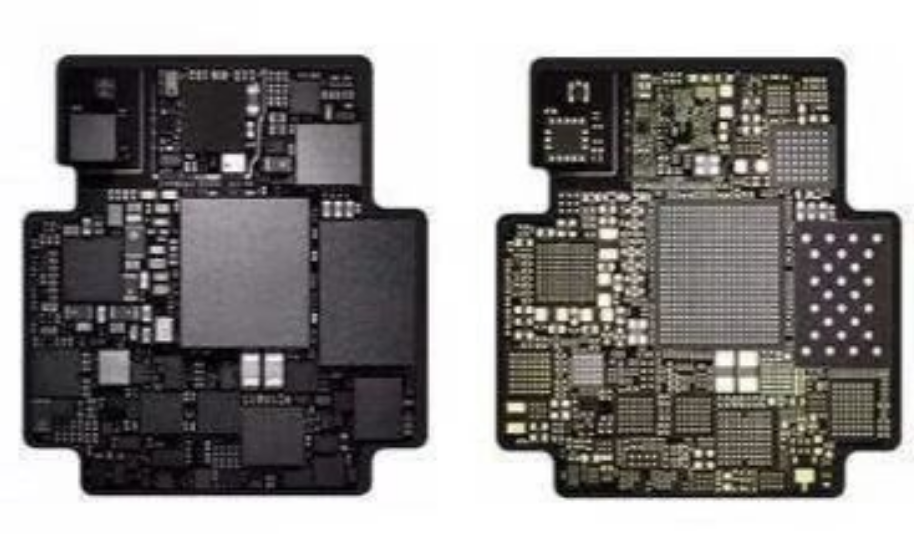

出于縮小體積、減薄厚度、減少功耗、提升性能等方面的目的，SiP封裝已經越來越多的被各大廠商所重視。與在印刷電路板上進行系統集成相比，SiP能最大限度地優化系統性能、避免重復封裝、縮短開發周期、降低成本、提高集成度。同時SiP還具有靈活度高、集成度高、設計周期短、開發成本低、容易進入等特點。SiP封裝技術不僅可以廣泛用于工業應用和物聯網領域，在手機以及智能手表、智能手環、智能眼鏡等領域也有非常廣闊的市場。綜上所述，在電容式Underglass方案與正面蓋板“超薄式”方案大勢所趨的背景之下，TSV封裝將取代wire bonding是必然的，“TSV+SiP”的封裝工藝將成為整個指紋芯片的關鍵，具備先進的TSV和SiP封裝工藝的廠商將受益。



七、指紋識別模組生產工藝流程

1、COATING工藝

2、蓋板工藝

八 、指紋識別模組封裝材料

指紋識別模組主要包括電路板、與電路板電性連接的指紋識別芯片、環繞于指紋識別芯片周邊的邊框，所述邊框與指紋識別芯片相互聯結，通常通過導電膠及結構膠將邊框固定于所述電路板上，然后將導電膠及結構膠加熱固化。然而，這種工藝中，導電膠及結構膠的膠量不易控制，容易溢膠，膠量過多時，膠會溢到邊框表面或電路板表面，形成外觀不良問題;此外，導電膠及結構膠固化后，由于膠與邊框之間的界面狀況容易出現多樣化(例如，邊框表面被氧化)，界面接觸阻抗也會發生變化，使得邊框與電路板的連接阻抗變大，導致指紋識別模組的阻抗不良。因此，在指紋識別模組的整機設計和封裝材料使用上必須深入研究。

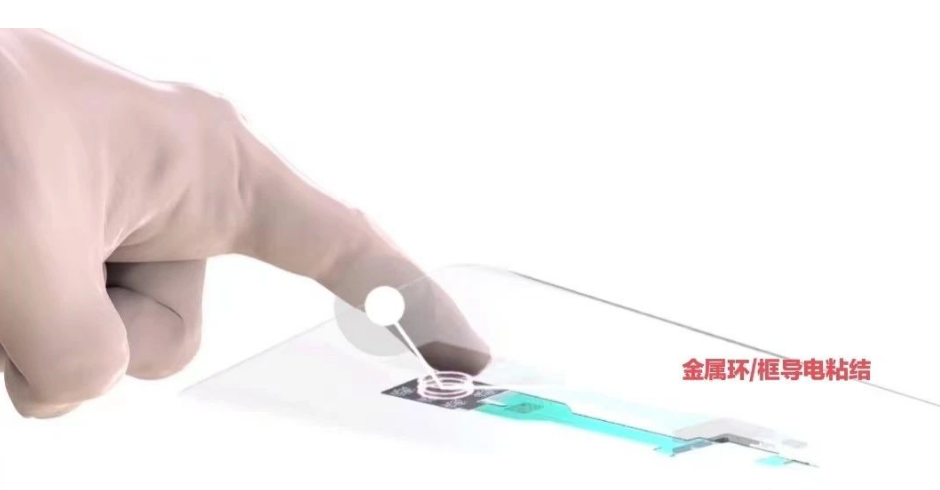

1、金屬環/框封裝膠（Ⅰ）金屬環/框與FPC基板主要使用銀漿將FPC銅片與金屬環/框粘結和形成導通，當銀漿要點在FPC的銅片上，不能太靠近邊沿，以免在壓合金屬環/框的過程中，把銀漿擠到FPC背面的補強鋼片上，可能引起短路。增加有效放電路徑，不僅可以對sensor進行補強，而且可以通過導電膠水和整機機殼形成導通，提高整機工作效率和長期信賴性。針對金屬環/框?qū)щ姺庋b要求，蕞達公司推出二款環氧樹脂導電膠 ZUIDA EP5841,銀填充芯片貼裝粘合劑，高速點膠和作業效率、工作壽命長、烘箱固化，對Ag、PPF和 Au有優異的附著力，適用于≤ 3 x 3mm芯片尺寸封裝。

 （Ⅱ）金屬環/框底部與FPC之間有0.1mm的高度間隙，施膠區域必須保證足夠多的膠量以便粘牢金屬環/框，但不能溢到背面，推薦使用低溫固化環氧膠。針對金屬環/框絕緣封裝要求，蕞達公司推出一款單組份環氧樹脂膠粘劑ZUIDA EP2128，一種黑色單組份加熱固化環氧樹脂粘合劑，該款產品可在低溫下固化，在相對較短的時間內對大多數基材表現出優異的附著力，典型應用包括記憶卡、CCD/CMOS裝配，特別適用于要求低溫快速固化的熱敏元器件粘結、密封和保護等。

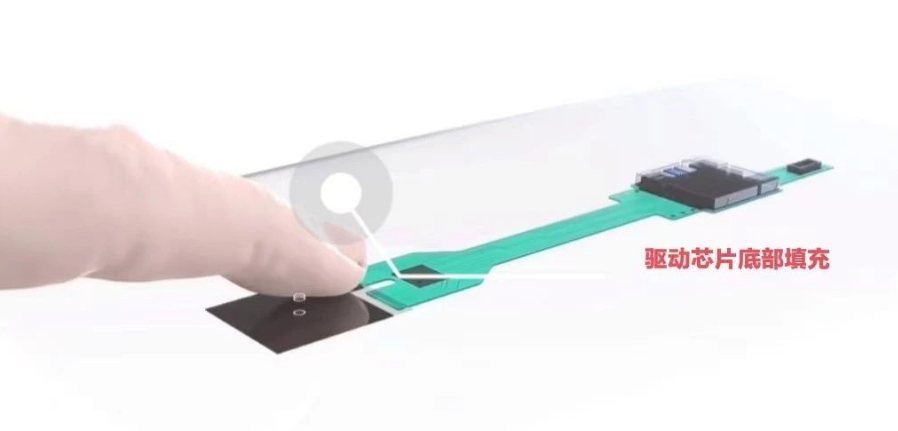

2、驅動芯片封裝FPC板的驅動芯片底部填充以及小元器件的包封，主要使用底部填充膠一次性完成封裝。針對驅動芯片封裝要求，蕞達公司推出二款環氧樹脂底部填充膠ZUIDA EP5808和ZUIDA EP5800用于CSP或者BGA底部填充制程，低粘度，流動性佳，中低溫快速固化，固化后形成一致和無度缺陷的底部填充層，可以有效的降低由于硅問芯片與基板之間的總體溫度膨脹特性不匹配或者外力照成的沖擊。

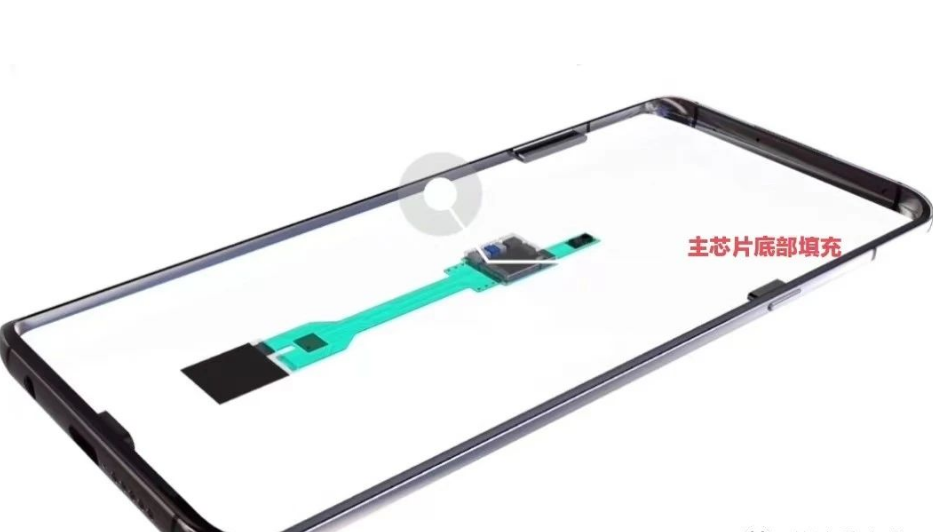

3、指紋識別主芯片封裝指紋識別芯片表面無散點，對溢膠寬度要求高，一般要求0.2-0.4mm，由于芯片底部的縫隙太小，做Underfill的工藝滲透相對較慢，主要使用底部填充膠通過包封四周來完全封住芯片四腳。
針對指紋識別主芯片封裝要求，蕞達公司推出二款環氧樹脂底部填充膠ZUIDA EP5808和ZUIDA EP5800用于CSP或者BGA底部填充制程，低粘度，流動性佳，中低溫快速固化，固化后形成一致和無度缺陷的底部填充層，可以有效的降低由于硅問芯片與基板之間的總體溫度膨脹特性不匹配或者外力照成的沖擊。

4、Sensor與PCB板封裝外圍元件定位需要考慮和sensor定位的關系，一般sensor在PCB板上定位后，其他元器件包括FPC部分需要翹曲或者彎折盡量微小,同時指紋識別模組sensor組裝一定要牢固，下面支掌一般使用低溫固化環氧膠粘劑，同時要求膠水厚0.20以上。針對Sensor與PCB板封裝要求，蕞達公司推出一款單組份環氧樹脂膠粘劑ZUIDA EP2128，一種黑色單組份加熱固化環氧樹脂粘合劑，該款產品可在低溫下固化，在相對較短的時間內對大多數基材表現出優異的附著力，典型應用包括記憶卡、CCD/CMOS裝配，特別適用于要求低溫快速固化的熱敏元器件粘結、密封和保護等。

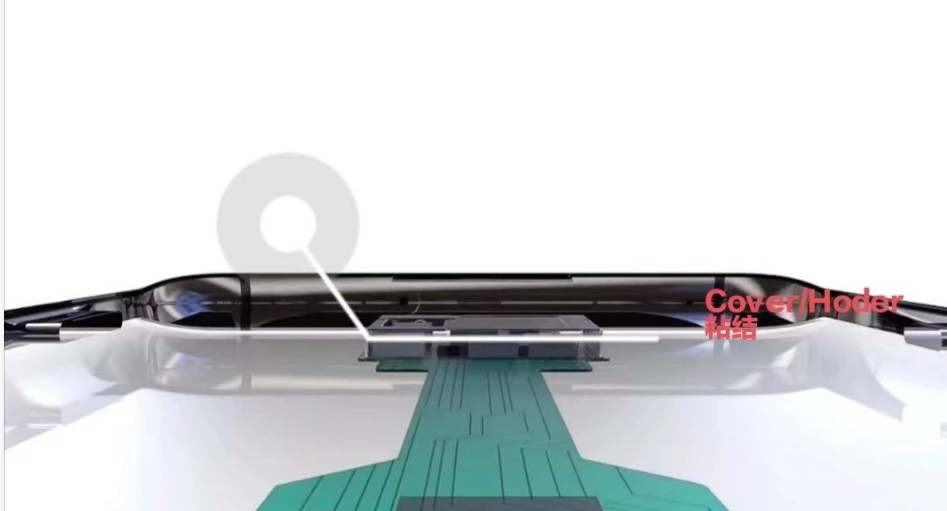

5、Cover與Holder封裝通常指紋識別模組下沉深度約0.5mm左右，組裝bezel高度要能保證bezel上表面與機殼縫隙配合，Cover與Holder封裝主要目的通過環隙填充膠水實現了環與玻璃的可靠性粘結。針對Cover與Holder封裝材料要求，蕞達公司推出一款單組份丙烯酸酯UV膠ZUIDA AC2071,一種單組份光學級膠水，紫外線照射快速固化，微量的彈性，可以釋放因震動或者極端環境溫度變化產生的應力，優良的柔韌性確保固化后膠層長期穩定性，適合光學器件或者光纖器件等場景應用。

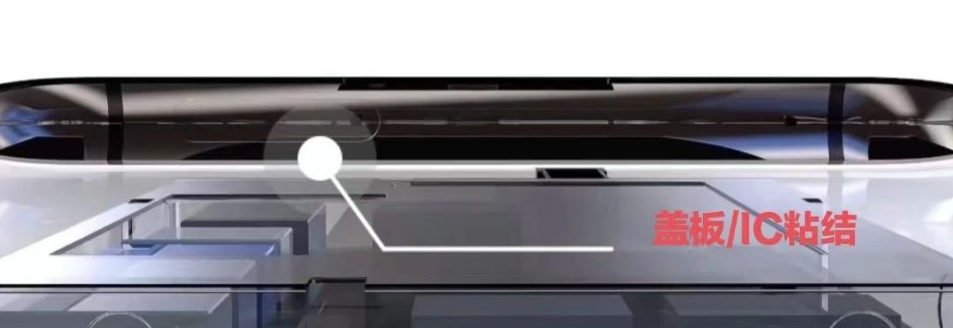

6、蓋板與IC封裝指紋識別模組蓋板開孔需要盡量大以便于手指更好的與指紋sensor面接觸，同時蓋板與集成電路的粘結封裝必須滿足低溫固化條件和細鍵合線控制以適應體積不斷小型化的要求。針對蓋板與IC封裝要求，蕞達公司推出一款單組份環氧樹脂膠粘劑ZUIDA EP5192，無色透明，中溫固化，高介電常數，粘結力強，耐冷熱沖擊和長期信賴性，低粘度，工藝匹配性好，不論先SMT再貼合，還是先貼合在SMT均可適用。
