淺談線路板廠FPC軟板的補強與強化處理

文章來源：維修部作者：溫小林查看手機網址

掃一掃！

掃一掃!

人氣：7003發布日期：2015-05-06 09:02【大中小】

線路板廠在生產過程中，有一道工序是FPC軟板的補強與強化處理，但是fpc的補強與強化處理究竟是什么呢？我想有很多朋友都不知道，現在就讓線路板廠帶領大家一起見識一下吧！

補強或強化處理一般被用在支撐軟板的元件區域，這加上去的材料可以依據設計需要而有多元選擇。選擇的材料主要是依據尋求的特性目的而定(低重量、最佳散熱、最低成本、最佳彈性品質等)。補強的材料參考有：FR4、PI、不銹鋼片、射出基材、氧化鋁、石英玻璃。

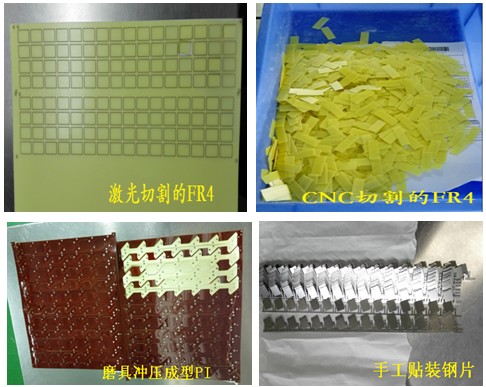

補強材料的制作有：磨具沖壓，CNC基材切形設備切割，激光切割，水刀切割。下圖是各種切割的補強材料：

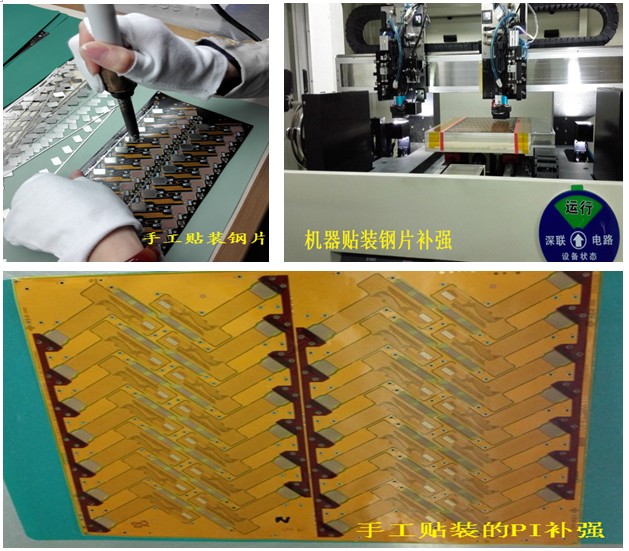

補強材料貼裝到軟板上因材料不同貼裝的方法也有很大的區別。以前貼補強材料到軟板上基本是手工作業?，F(xiàn)在機器替代人工進行簡單重復的機械工作越來越普遍。機器貼補強從貼裝速度和貼裝精度都要快和高。比如貼裝鋼片補強，手工貼裝500片/人.小時，機器貼裝2500—3000片/臺.小時，機器精度±0.1mm。目前貼補強機最主要還是用在貼鋼片補強，因為各種補強材料的特性不一。其它貼FR4，PI等補強材料正處在研發試驗階段，相信過不久機器替代人工的操作就會實現。
