探討柔性電路板廠fpc工程制作技術

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5763發布日期：2015-05-20 11:35【大中小】

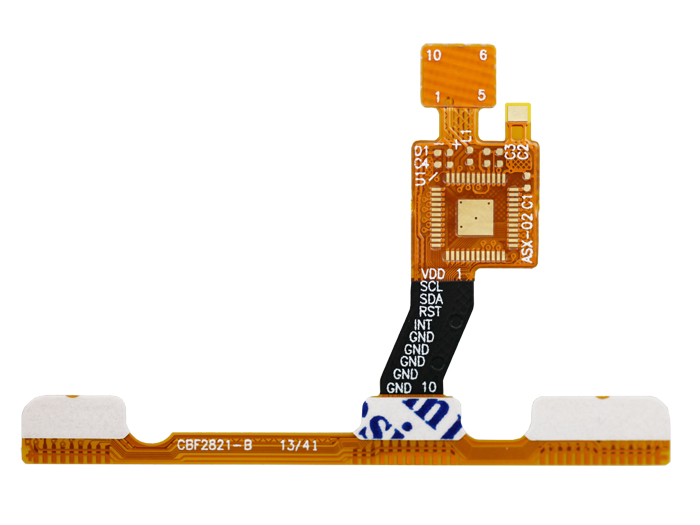

柔性電路板的加工方法，和PCB是稍有差別的，所以在工程部做資料的時候，也有差別，今天柔性電路板廠與您共同探討一些方法和技巧，希望對各位做FPC資料的工程人員有所幫助。

1、如需要貼補強的板，貼補強處的手指必須向內移0.3～0.5MM，然后再做過度引線，引線寬比手指小0.1～0.2 MM。

2、做電鍍測試。做測試是要注意不可少拉和多拉，更不可有重復電鍍的現象（如能全部導通的就做電鍍金工藝，如不能全部導通的就做沉金工藝。沉金工藝要做過孔圖）。

3、把外型另外復制到一層，把線寬改為0.13MM，并加以剪切，然后加到?jīng)]有手指的那面線路上去。

4、先把外型排板，然后再填工藝銅皮，銅皮離外型0.5～0.8MM。

5、在線路上畫包封、膠紙和補強的標示線。線寬為0.1MM。

6、將線路、包封和鉆帶進行排板，然后再把工藝銅皮復制到線路上；

7、制作鉆帶時，軟板和包封鉆帶的工藝孔和對位孔要與線路上的孔位大小一致。

8、鉆帶中2.0MM的工藝孔要放在第一把刀。

9、做軟板鉆帶時，要加六組電鍍孔，孔徑的大小以軟板內的最小為準。（軟板的最小孔徑為0.2MM）

10、包封鉆帶中如果有槽孔的，要單獨設置一把刀，并把它放在最后。（槽孔最小為0.65MM）

11、補強和膠紙需要鉆孔時，要比軟板包封單邊大0.2MM以上，另外加剪切孔。（剪切孔的大小為0.5～0.8MM）

12、軟板的鉆帶資料要放大萬分之五（即1.0005），如果PI補強要鉆孔的，PI補強的鉆孔資料要縮小萬分之八（即0.9992）。
