柔性線路板廠之FPC上倒裝芯片組裝

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6306發布日期：2015-06-05 09:27【大中小】

由思想來控制機器的能力是人們長久以來的夢想，尤其是為了癱瘓的那些人。近年來，工藝的進步加速了人腦機器界面（BMI）的進展。針對生物醫學的應用，杜克大學的研究者已經成功地利用神經探針開發出訊號處理的ASIC，以及無線傳輸動力與信息的電子電路系統。再下一步，就是開發組件的封裝技術。然而，這些組件將如何相互聯接呢？下面，柔性線路板廠為您詳解：

尺寸和可靠性對生物醫學用的植入物而言，是最重要的兩個要素。微電子業的兩個封裝技術（倒裝芯片接合和柔性線路板）正好適用于這個應用。倒裝芯片接合技術已經發展30多年了。此一技術的優點是體積小、接線密度高，而且因?yàn)橐_短而電性得以改善。倒裝芯片接合技術的另一個優勢，是能夠?qū)⒍鄠€(gè)不同尺寸的芯片封裝在同一片載板上，構成多芯片模塊，這種封裝方式能免除又大又不可靠的連接器。

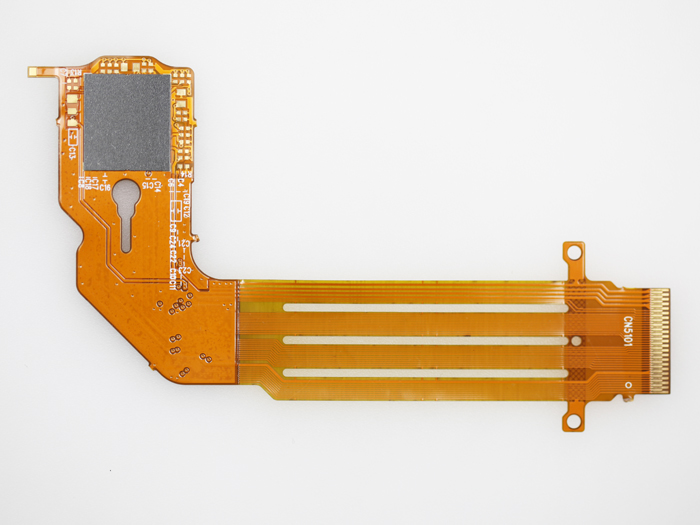

此外，由聚亞酰胺（PI）做成的柔性線路板能夠彎曲和折疊，可以充分利用空間做成體積小的組件。但因?yàn)镻I材料僅適用于低溫接合技術（制程溫度低于攝氏200度），所以必須使用熱硬化黏膠，而非焊錫來提供機械性和電性的聯結。

為了發展適用于生物醫學應用的制程，柔性線路板廠設計并以聚亞酰胺為基材制造測試芯片。這些測試芯片在打上柱形金凸塊后，被用來驗證制程。我們分別測試了導電和絕緣的熱硬化黏膠，并在做過溫度循環測試后，測量接觸電阻以評量產品的可靠性。

我們希望能夠使用柱形金凸塊技術和熱硬化黏膠，發展一個可靠的制程，將切割后的芯片接合在柔性線路板上。在這個研究中，我們測試了兩個接合的方法；第一個方法使用絕緣的熱硬化黏膠，第二個方法使用導電黏膠和絕緣的底部填充膠。每一個測試組件都由測試電路載板和仿真芯片所組成。管腳陣列封裝的載板也被設計在同一片柔性線路板上，以便于未來用于測試神經訊號放大器芯片。

仿真芯片的制備：為了使軟性的仿真芯片能像硅芯片一樣硬，我們得在這個軟性的仿真芯片背部加上一個加強性構件?？墒怯奢d板制造商提供的加強性構件太軟了，所以我們用一小塊1毫米厚的顯微鏡用的載玻片取代制造商所提供的加強性構件。。

絕緣的熱硬化黏膠接合：在絕緣的熱硬化黏膠接合方法中，長了柱形金凸塊的芯片和載板用絕緣的熱硬化黏膠接合。芯片和載板的對準和接合是用倒裝芯片接合機，接合的步驟如下:

1.將長了柱形金凸塊的芯片和載板裝載到倒裝芯片接合機。

2.芯片和載板由倒裝芯片接合機對準。

3.將絕緣的熱硬化黏膠涂布在載板上。

4.黏膠在接合的壓力下被熱硬化，然后在釋壓前冷卻下來。

導電黏膠的接合技術：

在導電黏膠的接合方法中，先將長好柱形金凸塊的芯片放入銀膠的薄層。再把這個沾了銀膠的芯片用絕緣的熱硬化黏膠與載板接合。芯片和載板的對準和接合也是使用倒裝芯片接合機。接合的步驟如下：

1.將長了柱形金凸塊的芯片裝載到倒裝芯片接合機。

2.將載玻片放在放載板的吸盤上。

3.將薄薄的一層導電銀膠在涂布在載玻片上。注意: 將導電銀膠稀釋10%以達成較好的沾膠效果。

4.用倒裝芯片接合機將導電銀膠延展成30微米厚。

5.將長了柱形金凸塊的芯片壓入30微米厚的導電銀膠層。
