軟板廠家為您介紹超薄型FPC接口

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：7270發布日期：2015-07-30 11:19【大中小】

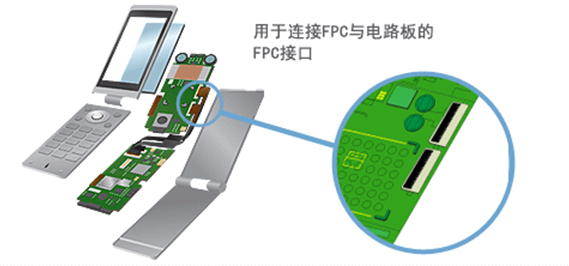

FPC接口是指連接可彎曲的柔性電路板與主印刷電路板的接口，主要用于移動設備內部的電氣信號傳送。軟板廠家今天為您介紹能為移動通信設備的薄型化做出貢獻的，實現了0.6毫米超薄型FPC接口的樹脂薄型成型技術。

移動電話、數碼相機、筆記本電腦等移動設備正不斷向多功能化、小型、薄型化方向發展。例如，現在的移動電話，不僅可以通話，還可觀賞電視節目、欣賞音樂或者用相機進行拍照等，擁有多種多樣的功能。

功能越多，當然就會相應地增加零部件的數量，而隨著移動電話本身的小型/薄型化發展，內部的空間就更為狹窄了。為此，需要對每一個零部件都實現小型化，對于移動設備必不可少的FPC接口也需要進一步實現小型/薄型化。

FPC接口是由與FPC相連接的金屬零部件以及外圍樹脂成型零部件組成，一般厚度為0.9毫米。軟板廠家深聯電路客戶歐姆龍為了進一步實現薄型化目標，發揮獨創的超精密零部件加工技術，實現了業界最薄的0.6毫米。并獨立開發了具有卓越耐沖擊、抗震能力的超薄型FPC接口，采用旋轉后鎖方式，并率先實現了商品化。今后也將不斷開發可滿足未來需求的FPC接口，為移動設備的不斷進化做出貢獻。

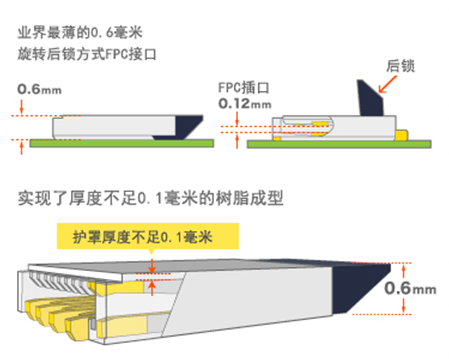

普通FPC接口以0.9毫米厚度為主，而這款超薄型旋轉后鎖方式的FPC接口，實現了業界最薄的0.6毫米，比普通接口縮減了0.3毫米，而且方形XF3A可應對0.12毫米厚的FPC。由于需要確保與FPC相接的金屬接點擁有同樣的接觸可靠性，又要實現0.6毫米的厚度，關鍵在于如何將包裹在外圍的樹脂護罩變薄。

將護罩變薄的最大難題就是如何確保其韌性。為了避免因樹脂部分變薄導致接口原有結構的韌性下降，就需要對模具結構加以改進。

為了順著模具的形狀將樹脂均勻填滿每個細微部位，不僅對樹脂的材料成分有要求，還要考慮灌注位置、數量以及模具內壓、溫度等因素，因為這些都會影響產品的精度。為此，歐姆龍發揮獨創的流動解析技術，以三維的形式對注塑成型設備向模具內灌注樹脂的流動進行了分析。根據分析結果，應用樹脂薄型成型技術，控制成型時的溫度及速度，實現了最薄的樹脂成型。
