FPC軟板廠雙面FPC制造工藝之增強板的加工

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8740發布日期：2015-08-24 08:22【大中小】

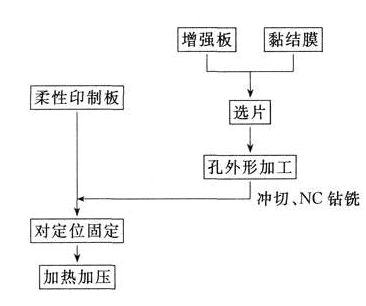

FPC軟板廠的FPC增強板是柔性線路板所特有的，其形態和所使用的材料也是多種多樣的，現把一般所通用的步驟示于下圖中。

FPC軟板廠

膠黏劑一般都是膜狀，二面用離型膜保護。把撕去一面離型膜的粘接膜貼于增強板上，然后進行外形和孔的加工，而后將其與柔性線路板用熱輥層壓法層壓在一起，所用材料不同，形狀的尺寸精度也不同。

環氧玻布層壓板和紙基酚醛層壓板的剛性板可用數控鉆銑床或模具加工外形和孔。聚酯和聚酰亞胺膜也可以用刀模進行簡易外形加工，一般薄膜狀增強板不需要加工微細孔，可用數控鉆孔和模具加工。

如果能在較短時間內進行處理或自動化，那么會降低制造成本。把增強板對好定位貼在已加工好外形和孔的柔性線路板上，這一工序很難實現自動化，而且所占加工費用中的比例大，由于這一作業不得不依靠人工進行，如果一片柔性線路板上需要多片不同材質的增強板，因而成本升高，相反如果設計簡單或者使用易于操作的夾具，就會明顯地提高生產效率，從而降低成本。各大FPC軟板廠都為改善這一工藝而努力，但仍需要有一定生產技能的人員進行操作。

增強板的粘接有壓敏型(PSA)和熱固型，其加工所需要的人工也大不相同。使用壓敏型非常簡單，撕去壓敏型上的離型膜，與柔性線路板上的位置重合對位之后，在短時間內就可以進行加壓，甚至只要用手壓下也可以。當需要一定的粘接強度時用簡單的壓機施加數秒的壓力或通過熱壓輥就可以了。

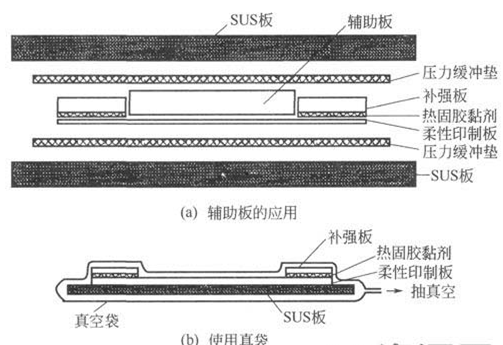

使用熱固膠黏劑就不那么簡單了。一般需要3～5MPa(30～50kg／cm。)的壓力和1 60～1 80℃的高溫，必須壓制30～60min。為了不使柔性線路板受到應力影響，增強板部位的壓力必須均勻，如果單純地對增強板部位加壓，增強板部位端部因受應力影響有可能造成斷線，通常的做法如下圖所示。

FPC軟板廠
