柔性線路板廠簡析LED背光源的生產工藝及分類

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5667發布日期：2015-11-06 11:12【大中小】

LED背光源與CCFL背光源在結構上基本是一致的，其中主要的區別在于LED是點光源，而CCFL是線光源。柔性線路板廠多年研發制造背光源模組fpc，從長遠的趨勢來看，LED背光技術作為一種替換型的技術產品存在肯定會慢慢的普及開來。下面柔性線路板廠來初步解析LED背光源的生產工藝：

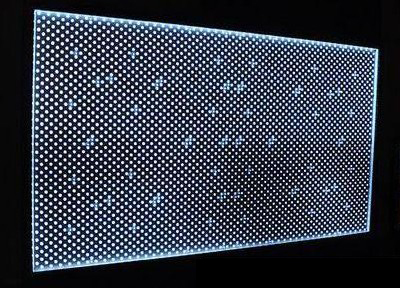

柔性線路板廠

A、清洗：采用超聲波清洗PCB或LED導線架，并烘干。

B、裝架：在LED芯片(大圓片)底部電極備上銀膠后進行擴張，將擴張后的芯片(大圓片)安置在刺晶臺上，在顯微鏡下用刺晶筆將管芯一個一個安裝在PCB或LED支架相應的焊盤上，隨后進行燒結使銀膠固化。

C、壓焊：用鋁絲或金絲焊機將電極連接到LED管芯上，以作電流注入的引線。LED直接安裝在PCB上的，一般采用鋁絲焊機。(制作白光TOP-LED需要金線焊機)

D、封裝：通過點膠，用環氧將LED管芯和焊線保護起來。在PCB板上點膠，對固化后膠體形狀有嚴格要求，這直接關係到背光源成品的出光亮度。這道工序還將承擔點螢光粉(白光LED)的任務。

E、焊接：如果背光源是采用SMD-LED或其他已封裝的LED，則在裝配工藝之前，需要將LED焊接到PCB板上。

F、切膜：用沖床模切背光源所需的各種擴散膜、反光膜等。

G、裝配：根據圖紙要求，將背光源的各種材料手工安裝正確的位置。

H、測試：檢查背光源光電參數及出光均勻性是否良好。

I、包裝：將成品按要求包裝、入庫。

LED背光源的分類

按照背光源入射位置劃分：LED背光模塊依光源入射位置分為直下式與側入式兩大類，大致可分為直下式RGB-LED、直下式白光LED、側光式白光LED等。

RGB-LED和白光LED的區別：RGB LED色域表現略好，劣勢是成本較高，電視成品的售價尚難以讓普通消費者接受;而白光LED光源，雖然在色域上稍遜于RGB LED，但是其相對較高的對比度以及科技承受的成本是RGB-LED不能比擬的。

直下式與側入式的區別：LED側光源由機身兩側發出光源，通過內置的高透光率導光板的作用，使光線投射到面板上。限制LCD厚度最大的就是熒光燈的厚度，側光源位于兩側的投射位置，使得其并不占據電視厚度的空間。

與側光源相比，直下式背光源LED能夠動態控制背光燈，這樣在表現某些黑暗場景的圖像時，只需要調整必要的背光燈區域(在畫面上表現為黑色或較暗的部分)的局部燈光，即能展現出明暗對比自然的高品質圖像效果。
