抄板行業干貨：處理好這些細節，柔性電路板設計無憂

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5688發布日期：2015-11-21 11:28【大中小】

任何一個技術活往往成敗的關鍵是一些細節問題，對于抄板行業來說更是如此，在電路板和柔性電路板的設計中，究竟要注意哪些關鍵細節，才能確保電路板和柔性電路板設計無憂？

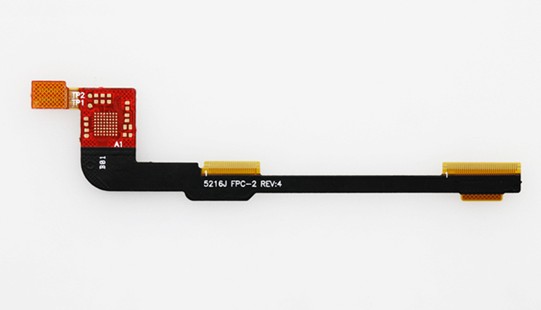

柔性電路板

1．標準元器件應注意不同廠家的元器件尺寸公差非標準元器件必須按照元器件的實際尺寸設計焊盤圖形及焊盤間距。

2．設計高可靠電路時應對焊盤作加寬處理(焊盤寬度＝1.1元件寬度)。

3．高密度時要對CAD軟件中元件庫的焊盤尺寸進行修正。

4．各種元器件之間的距離、導線、測試點、通孔、焊盤與導線的連接、阻焊等都要按照SMT工藝要求進行設計。

5．應考慮到返修性要求，例如，大尺寸SMD周圍要留有返修工具進行操作的尺寸。

6．應考慮散熱、高頻、電磁干擾等問題。

7．元器件的布放位置與方向也要根據不同工藝進行設計。例如，采用再流焊工藝時，元器件的布放方向要考慮到：PCB進入再流焊爐的方向；采用波峰焊工藝時，波峰焊接面不能布放PLCC、QFP、接插件以及大尺寸的SOIC器件。為了減小波峰焊陰影效應提高焊接質量，對各種元器件布放方向和位置有特殊要求，波峰焊的焊盤圖形設計時對矩形元器件、SOT、SOP元器件的焊盤長度應作延長處理，對SOP最外側的兩對焊盤加寬，以吸附多余的焊錫(俗稱竊錫焊盤)，小于3.2mmxl.6mm的矩形元件可在焊盤兩端作45°倒角處理等等。

8．電路板設計還要考慮到設備，不同貼裝機的機械結構、對中方式、PCB傳輸方式都不同，因此對PCB的定位孔位置、基準標志(MARK)的圖形和位置、PCB板邊形狀以及PCB板邊附近不能布放元器件的位置都有不同的要求。如果采用波峰焊工藝，還要考慮PCB傳輸鏈需要留有的工藝邊，這些都屬于可生產性設計的內容。

9．應注意相應的設計文件。因?yàn)镾MT生產線的點膠(焊膏)機、貼裝機、在線測驗、X--RAY焊點測驗、自動光學檢測等設備均屬于計算機控制的自動化設備。這些設備在組裝PCB之前，均需要編程人員花費相當時間進行準備和編程，因此在電路板設計階段就應考慮到：生產。一旦設計完成，則將設計所產生的有關數據文件輸入SMT生產設備，編程時直接調用或進行相關的后處理就可以驅動加工設備。

柔性電路板廠應該記住，每一次電路板設計之后的成敗對后來的設計意義重大，不要忽視每一個細節，查不出什么問題的時候注意下細節，問題也許就找到了，世紀芯工程師說到，每一次總結都是離失敗更遠一步，離成功更近一步。
