電容屏fpc無膠基材重要的特性

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6187發布日期：2015-11-23 03:46【大中小】

傳統電容屏fpc和其他fpc材料，主要是以PI膜/粘結劑/銅箔之三層結構為主，但粘結劑的耐熱性與尺寸安定性不佳，長期使用溫度限制在100—200，使得三層有膠fpc基材的領域受限。主要是因?yàn)槿龑佑心z軟板基飄揚結構，二層無膠軟板基材結構新發展的無膠軟板基材僅由PI膜/銅箔所組成，因?yàn)椴恍枋褂谜持鴦┒黾恿水a(chǎn)品長期使用的依賴性及應用范圍。

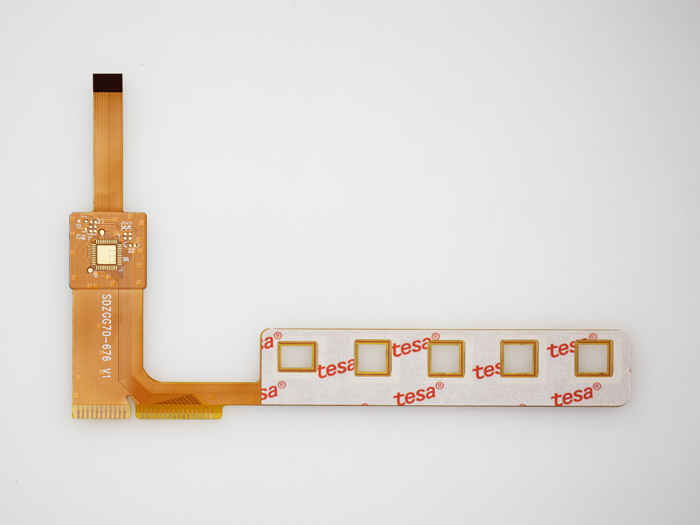

電容屏fpc

二、電容屏fpc無膠基材重要的特性

1．耐熱性

無膠軟板基材由于沒有耐熱差的粘結劑，所以耐熱性相當優異，且長期使用溫度可達300以上，圖2是在定溫200下，無膠軟板基材與三層有膠軟基材抗撕強度對時間的關系，結果表示高溫長時間下無膠軟板基材抗撕強度變化極小，而三層有膠軟板在高溫短時間內抗撕強度就急劇下降。圖3是無膠軟板基材與三層有膠軟板基材抗撕強度對溫度之關系，結果表示無膠軟板基材當溫度大于120，因粘結劑劣化使得抗撕強度劇烈下降。一般在軟板上做SMT焊接時，溫度大多超過300，另外軟硬結合板生產中的壓合過程溫度也高達200，對三層有膠軟板基材而言并不適用這些應用。

2．尺寸安定性

無膠軟板基材尺寸變化尺寸變化受溫度影響相當小，即使高溫（300下）尺寸變化率仍在0.1%之內；但三層有膠軟板尺寸變化率受溫度影響甚大。良好的盡寸安定性對于細線路化制程會有相當大幫助，現今高階的電子產品如LCD、COF基板等皆強調細線化、高密度、高尺寸安定、耐高溫及可靠性，所以在資訊電子產品逐漸走向輕薄短小的趨勢發展下，無膠軟板將成為市場的主流。

3．抗化性

無膠軟板基材的抗拒化學藥品性能相當優異，在長時間下抗撕強度無明顯改變，而三層有膠軟板基材則因粘結劑的耐化學藥品性不佳，抗撕強度隨時間增長而大幅下降。

無膠軟板基材其它的特性還包括可降低基材厚度，符合輕薄短小趨勢，此外因?yàn)槲g刻后氯離子的殘留量低，降低了離子遷移性，也嗇了細線路的長期信賴性。

三、無膠軟板基材的制造法

（1）濺鍍法/電鍍法：以PI膜為基材，利用真空濺鍍（Sputtering）在PI膜鍍上一層金屬層后，再以電鍍法（Electroplating）, 使銅厚度增加。此法優勢是能生產超薄的無膠軟板基材，銅厚后3 12，另外還可生產雙面不同厚度的軟板。

（2）涂布法：以銅箔為基材，將合成好的聚酰胺酸（Ployamic acid）以精度的模頭擠壓涂布在成卷的銅箔上，經烘箱干燥及亞酰胺化后,形成無膠軟板基材。涂布法多用于單面軟板，若銅厚低于12以下，此法制造不晚且對雙面軟板基材制造有困難。

（3）熱壓法：以PI膜為基材先涂上一層薄的熱可塑性PI樹脂，先經高溫硬化，再利用高溫高壓將熱可塑性PI重新熔融與銅箔厚度同樣很難低于12。

無膠軟板基材的制造方法，其中以[濺鍍/電鍍法]最能達到超薄的要求——銅箔厚度3 12，唯目前仍須克服設備投資過于高昂及技術的問題，才能達成量產目標。

四、應用與市場現況

據市場預估，未來5年內，無膠軟板基材將逐步取代三層有膠軟板基材，高階軟板的市場，以日本市場為例，無膠軟板基材市場規模已從1997年的29萬平方公尺，提升為2000年172萬平方公尺，市場規模成長將近6倍，而占有率也將從3.4%提高為16.8%。此外，歐盟將于2004年全面禁止含鹵素及鉛等有毒物質的產品輸入，無膠軟板基材因免除粘結劑的使用，不需使用含鹵素的給燃劑，同時又可滿足無鉛高溫制程的要求，正是業者最佳的選擇。

強調攜帶輕巧化、人性化的資訊及通訊產品已成為當今市場主流，在國內已經成為全球第二大筆記型電腦生產地，以及通訊市場快速起飛等刺激下，未來事攜式產品朝向輕薄短小、高功能、細線化、高密度之走勢，未來銅厚度在5以下的超薄無膠軟板基材市場需求將十分殷切。
