銀漿排線與排線FPC區別
1.銀漿排線導體為導電銀漿,絲印成型;排線FPC導體為銅箔,蝕刻成型。

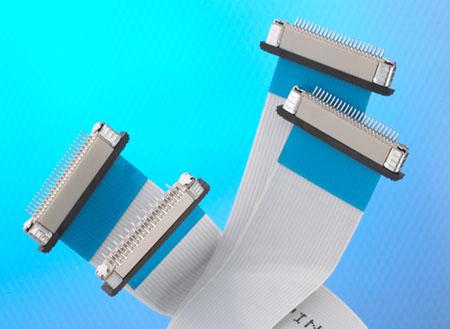

2.銀漿系由高純度的(99.9% )金屬銀的微粒、粘合劑、溶劑、助劑所組成的一種機械混和物的粘稠狀的漿料;排線FPC因?yàn)槭?a href="http://www.muadpd.com/Products-361.html">FPC的一種,因此,它的構成與FPC的構成相同。FPC一般是長條形的,兩端設計成可插拔的針狀,可直接與連接器相連或焊接在產品上。中間一般為線路,因?yàn)榕啪€FPC都需要一定的柔韌性,因此,基材一般是用壓延銅,耐曲折,柔韌。
3.導電銀漿對其組成物質要求是十分嚴格的。其品質的高低、含量的多少,以及形狀、大小對銀漿性能都有著密切關系;FPC排線用到的表面處理工藝一般是沉金,偶爾有防氧化。但防氧化工藝不能耐高溫,環境承受能力比沉金差,兩者價格相近,因此,絕大部分都采用沉金工藝了。此外,還有鍍錫噴錫等工藝,但FPC耐溫一般在280攝氏度以下,而噴錫時會有300攝氏度以上的溫度,而且錫膏硬度較小,所以也很少采用。
4.功能用途:低溫常溫固化導電銀漿主要應用:具有固化溫度低,粘接強度極高、電性能穩定、適合絲網印刷等特點。適用于常溫固化焊接場合的導電導熱粘接,如石英晶體、紅外熱釋電探測器、壓電陶瓷、電位器、閃光燈管以及屏蔽、電路修補等,也可用于無線電儀器儀表工業作導電粘接;也可以代替錫膏實現導電粘接;排線FPC的功能就在于連接兩款相關的零件或產品?,F(xiàn)在,很多產品都用到了排線,因?yàn)樗哂幸欢ǖ目汕坌?,在打印機、手機、筆記本等很多產品中都已采用排線FPC。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號:RM04C01092A
層 數:4
板 厚:0.12mm
材 料:雙面無膠電解材料
銅 厚:1/2 OZ
表面處理:沉金1微英寸
最小線寬/線距:0.15mm/0.075mm
FR4補強厚度:0.3mm
其 他:SMT貼片后出貨
POS機天線FPC
POS機天線FPC
-
-
型 號:RM02C00919A
層 數:2
板 厚:0.10mm
材 料:雙面無膠電解
銅 厚:1/3 OZ
表面處理:沉金1微英寸
最小線寬/線距:0.43mm/0.29mm
油墨顏色:綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數:1層
板 厚:0.08mm
材 料:1/3OZ無膠電解
銅 厚:0.5OZ
表面處理:沉金
最小線寬/線距:1.02mm/0.48mm
其 他:貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數:1層
板 厚:0.13mm
材 料:1OZ有膠壓延
銅 厚:1OZ
表面處理:沉金
最小線寬/線距:0.2mm/0.1mm
PI補強厚度:0.1MM
其 他:貼膠紙,PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數:1層
板 厚:0.12mm
材 料:1OZ有膠電解
銅 厚:1OZ
表面處理:沉金
最小線寬/線距:0.3mm/0.3mm
PI補強厚度:0.15MM
其 他:需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數:2層
板 厚:0.12mm
材 料:1/2OZ無膠電解
銅 厚:1OZ
表面處理:沉金
最小線寬/線距:0.3mm/0.2mm
PI補強厚度:0.1MM
其 他:貼背膠及PI補強
數碼相機攝像頭FPC
