按鍵fpc燈罩，讓Geek與小資只在一念之間
身邊躺著個超舊的鍵盤，本來計劃用它來制作一個“鍵盤日歷”。但在將它拆開后，我發現里面的按盤fpc藍綠相間煞是好看。于是我改主意了：將它做成一個美麗的燈罩吧。
我使用一個冰球形LED小燈作為光源，并將它連在一根USB電纜上，這樣我就能將它放在我的電腦旁邊了。透過燈罩射出的光線并不是很亮，不過卻很有情調哦~
1.工具和材料
●膠水
●透明封裝膠帶
●打孔器
●螺絲起子
老舊或不需要了的鍵盤

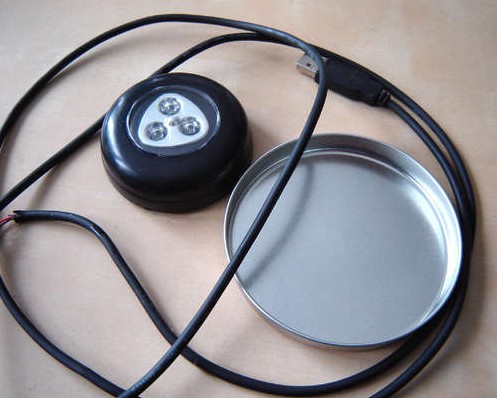

燈（我用的是連在USB上的一個冰球形LED小燈）

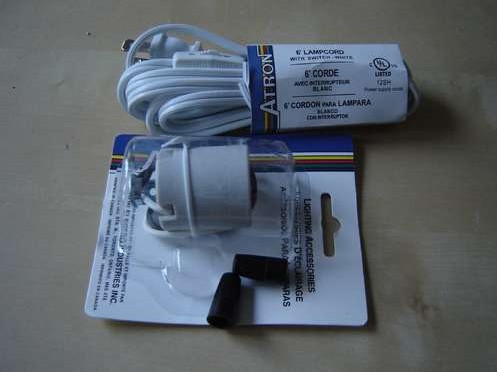

電源線
金屬罐頭
2.測量并裁剪按鍵fpc

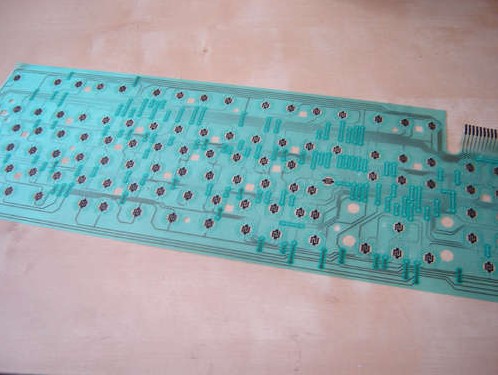

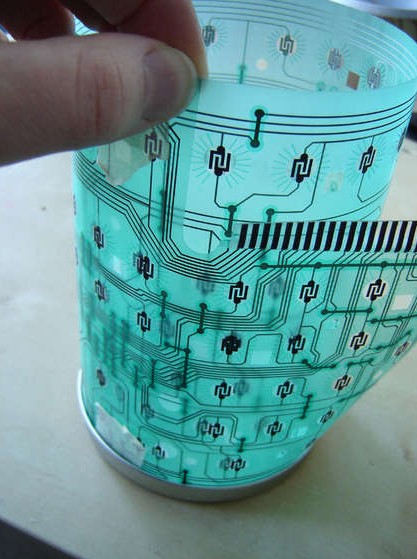

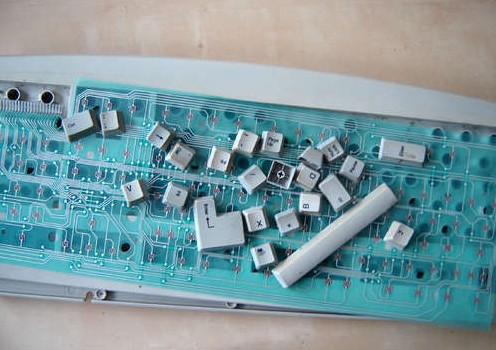

●拆開鍵盤，把按鍵fpc拿出來。將fpc卷成圓柱狀，試著套進底座中。
●試著將它套進當作底座的材料中。
●在fpc開始重疊的位置做個標記。

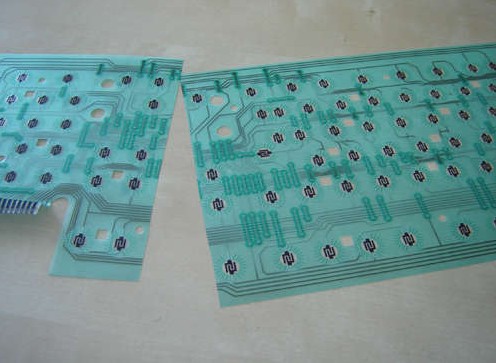

●切除多余的部分。
●按鍵fpc的外形多種多樣，因此很遺憾，沒有辦法能夠確定你的電路板制作出來的效果是否跟這些一樣好看。
3.貼膠帶

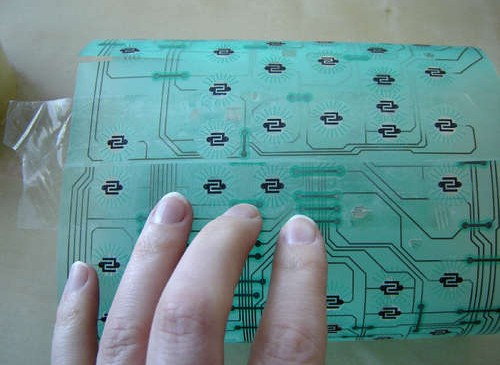

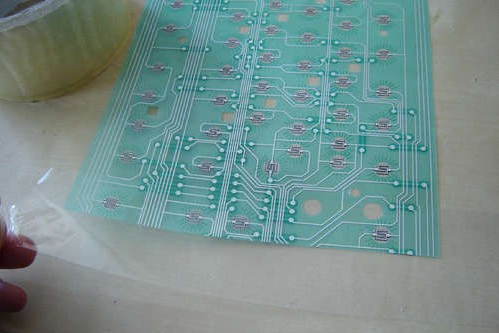

●在fpc的一側邊緣貼上一條透明封裝膠帶，一半貼住，一半留在外面。

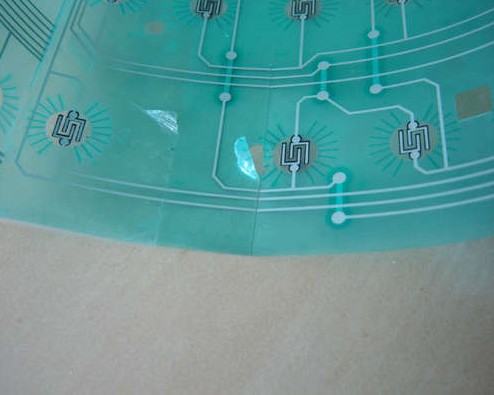

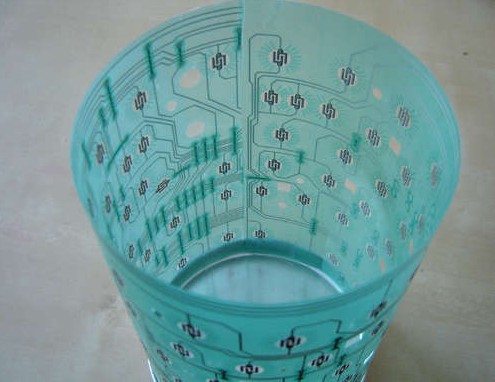

●將軟板卷成圓柱狀，再把邊緣貼起來。
●將多余的膠帶沿著邊緣往里折，或者干脆剪掉。
4.制備燈泡
●我用一個冰球形LED小燈作為光源，通過一根USB電纜由我的電腦來對它供電。如果你之前從來沒有制作過USB小燈，那么你只要把USB電纜不是連在電腦上的那一端剝開來就行了。你會看到里面有四根導線，不用去管白線和綠線，只需知道紅線是正極，黑線是負極即可。

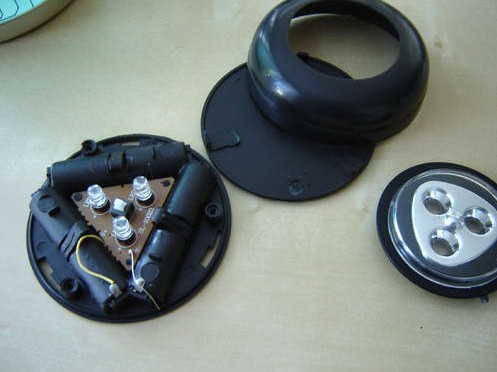

●這是拆開后的冰球形小燈

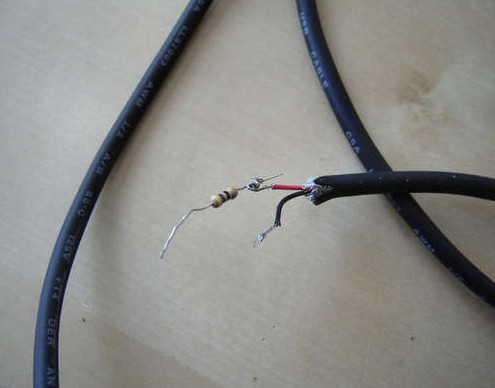

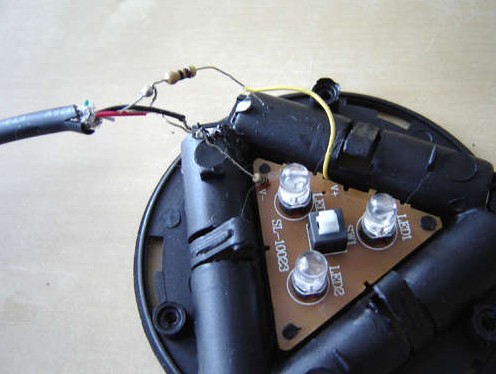

●這是切掉了白線和綠線的USB電纜。在正極導線上連著一個電阻。
●由于電纜提供的電壓為5V，而我的冰球形小燈的工作電壓為3V，所以需要加上一個電阻。
●將正極（紅色）導線連在電阻上，然后把電阻連在燈泡的正極結點上，接著把負極（黑色）導線連在負極結點上。
●這樣燈泡就應該能夠正常工作了。

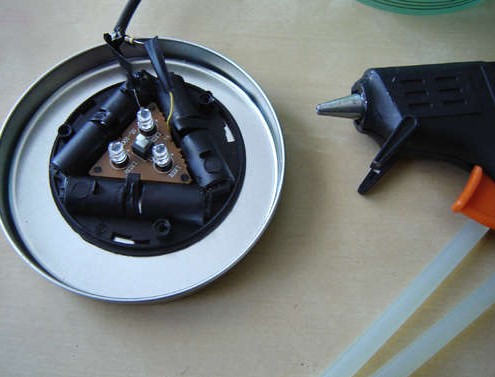

●將冰球形小燈用膠水粘在底座上。
5.開設電纜孔
●我們需要在燈罩上鉆一個孔，讓電纜能夠伸出來。
●先決定好在哪里開設電纜孔。

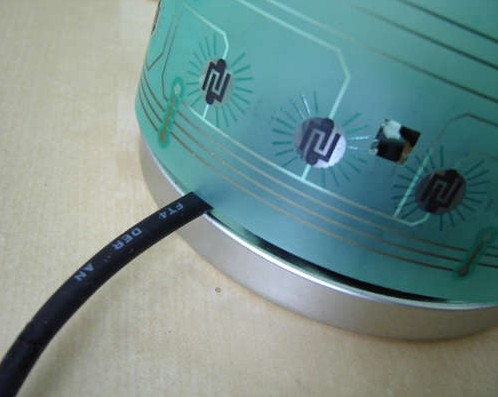

●拿出打孔器，在圓柱狀的按鍵fpc的底部邊緣稍高些的地方打一個孔，然后從這個孔中劃一道小口子，直到底部。

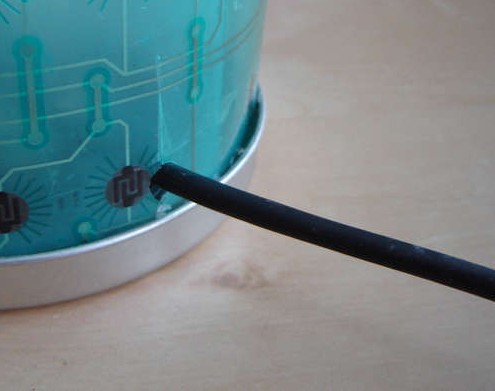

●從孔中向軟板的邊緣劃開一道口子，好讓電纜能夠通過它滑入并安置在孔中。
6.粘合上下兩部分

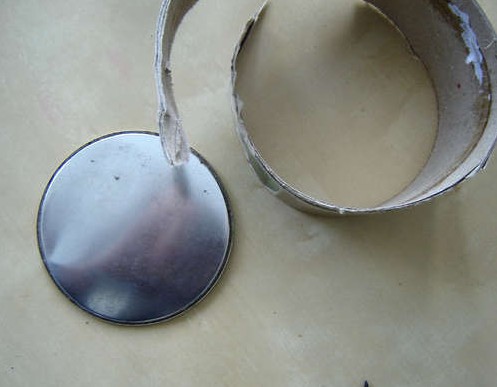

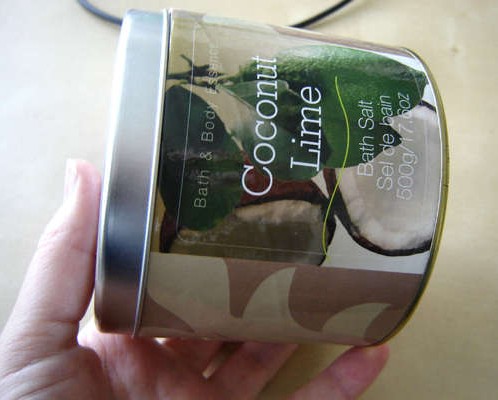

●我使用的是一個浴鹽罐頭的金屬蓋子和底盤。
●我用蓋子做底座，因?yàn)樗幸蝗芷恋穆N邊。
●用浴鹽的金屬底盤作燈蓋。

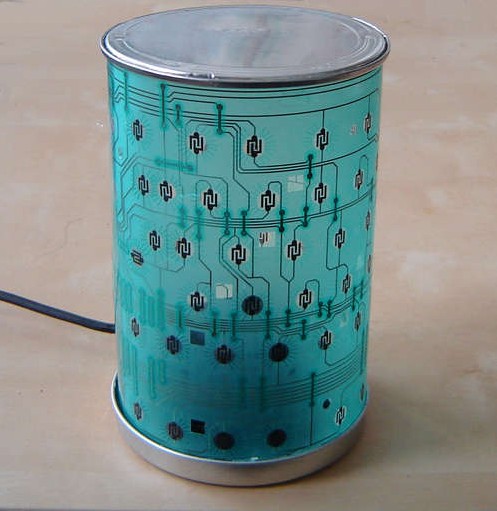

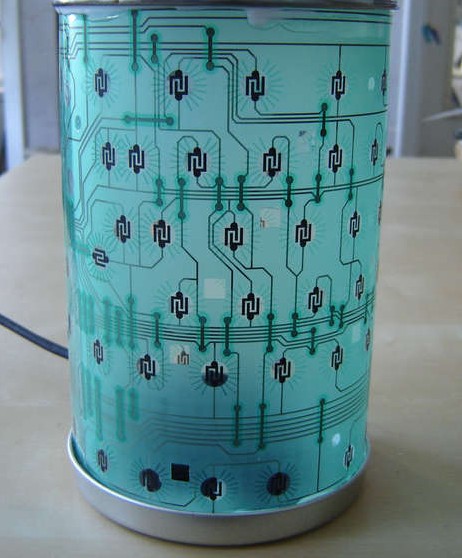

●當圓柱狀的電路板和光源都準備就緒以后，只需將它們組裝起來，并把底部和頂部粘在一起就大功告成了。

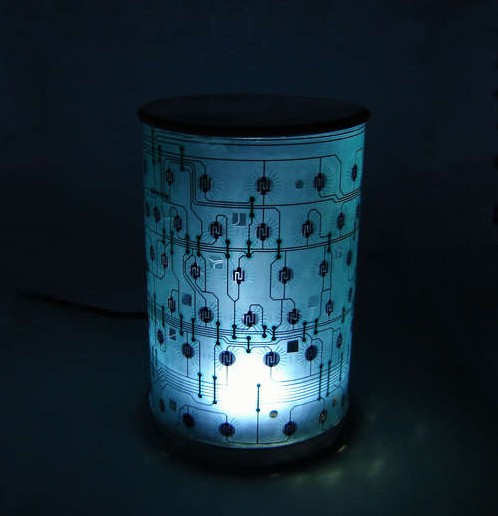

靜謐的夜晚，接上電源開燈，一種浪漫的小資情調會慢慢蔓延開來。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
