首先在講述電容屏FPC設計的時候，我們先來認識一些名詞以及一些平臺。

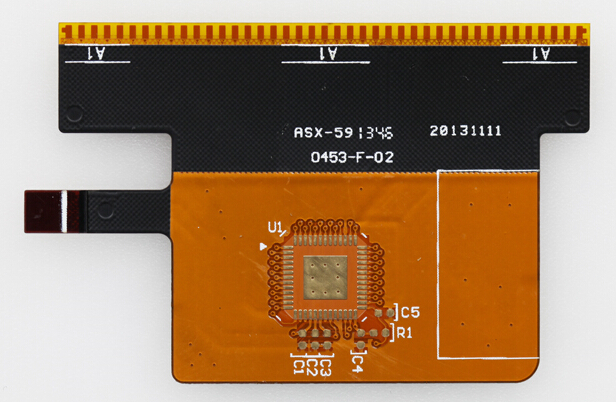

  FPC，其實就是柔性電路板（Flexible Printed Circuit Board）又稱“軟板”，是用柔性的絕緣基材制成的印刷電路。這種線路板設計對于觸控行業來說是比較要注意的。

  在設計電容屏FPC的時候我們一般講述的比較多的就是電容，比如盡量減少寄生電容，提高信噪比，減小干擾等。那干擾是什么呢？這里就需要大家了解下高頻的電路的知識，關于高頻電路知識，在下講中做專門講述------講述高頻電路分析與ESD防護。

  什么是寄生電容？什么是信噪比？什么是共模干擾？首先我們先了解下電容屏的基本原理以及類型。電容屏就是利用微小電流的變化量經過一系列的濾波，放大等處理后對信號AD后形成的數據經過復雜的運算得出坐標的過程，其中電容屏分自容與互容。設計的時候如果線路在上下重疊的時候就容易產生寄生電容，降低信噪比。從而影響用戶體驗。

  寄生電容就是本來沒有在那個地方設計電容，但由于布線構之間總是有互容，互感就好像是寄生在布線之間的一樣，一般是指電感，電阻，芯片引腳等在高頻情況下表現出來的電容特性。信噪比就是即放大器的輸出信號的電壓與同時輸出的噪聲電壓的比。共模干擾是在信號線與地之間傳輸，屬于非對稱性干擾。

  好，我們了解了這些，上幾節課已經講述了結構的設計，在軟件使用上，一般二維的設計使用CAD就滿足了，其實方案商家那邊三維的外殼設計一般使用preo。那么fpc設計使用什么軟件工具呢？其他它跟PCB設計的工具是一樣的，一般使用：Protel 99 SE Altium Designer PADS等軟件，這里只列舉常用的軟件中的一款。Altium Designer我個人比較推崇，因?yàn)樗容^簡單高效，對fpc設計恰到好處。有些喜歡使用PADS，關于使用什么工具具體看個人的喜好了。每一個軟件都懂得如何操作全那是最好的，但是必須要精通其中一款，方能勝任工作。

  下面我們開始構思，如何設計fpc。在上邊的基礎知識之上，我們知道觸控電路是工作高頻狀態的，通過IO口獲取信息，為了更好得到更好的數據，fpc的設計很重要，首先我先了解fpc的設計流程，fpc生產的基本工藝與制程，對于設計是很有好處的，讓你的設計得心應手。

  設計fpc，第一步就是導入結構工程師繪制好的fpc外形，然后利用原理圖中引入的封裝，直接導入pcb界面，就完成了設計的第一步。接著就是布局，如何布局呢?不管是哪家的方案，凡是電源管腳比如VDD,AVDD,VIO等管腳上的電容，二極管都需要盡可能靠近IC，靠近多少呢？這個就需要了解fpc 的制造工藝與流程了，一般是0.6mm---0.8mm具體看你的供應商的制程水平。電容電阻一般選用0402的封裝，接著就是布局其他的元器件，一般觸控電路的外圍元器件都少于10個，種類上無非就是電容，電阻，二極管，TVS管，磁珠，以及晶振與LDO。不過2012年以后外圍元器件只有電容，電阻，二極管，TVS管，磁珠，二極管了。TVS管主要是起到保護芯片提高抗ESD的作用，所以必須靠近需要保護的元器件，比如靠近IC。在布局元器件方面一般還要（邊緣）注意元器件焊盤之間之間需要保持0.5mm以上的距離，具體看供應商的制程能力，離外圍需要保持0.6—0.8mm的距離，具體看供應商的制程能力，布局需美觀大方，力保走線交錯最少。

  布局好了以后，我們需要走線，講述走線前我們需要了解下走線的寬度等，下面我提供一些參考數據，是目前上市場主流的制程：

  元器件上一般采用使用0402的封裝，其中兩個焊盤之間至少需要0.5mm，過孔與過孔，過孔與焊盤至少0.1mm，過孔離邊緣至少0.5mm，走線寬度0.07mm以上，線距也在0.7mm以上，IC管腳焊盤離元器件至少0.6mm以上。非信號線走線寬度建議至少0.1mm以上，其中GND，VDD等電源線在0.2mm以上。鋪銅網格，45度，一般是0.15mm與0.45mm，具體根據需求定。在增補淚滴方面建議補線性淚滴，軟件中最低設置0.1mm的間距再加補淚滴。走線盡量短，均勻，拐彎的地方盡量走弧形線或者是45度走線。以上的制程是通常的，有些極端的案子估計需要走4層板子，尤其是win8等大屏的案子，單層多點等走線，有時候走線寬度可能達到0.05mm，具體看供應商的制程能力。在目前一些MID的COB設計上一般是走排線的方式，盡快走線寬度大些能降低對供應商的考究，為了保持fpc的柔軟性，在鋪銅上建議使用0.1mm與0.6mm的網格鋪設。

  走線的時候也需要看下是什么芯片方案，一般都是GND包住X與Y，但是有些方案是家dummy線的，這個需要注意，但是一般都是接GND的，目前比較明顯的就是pixcir是加dummy不加地線。接著就是注意下，可以的增加防撕銅，以及注意檢查下壓合的焊盤的正面還是反面，具體需要看下結構是什么結構的，是GG,還是GF，雙層還是單層？

  好繪制fpc完成了以后，再檢查下，彎折區是否加了過孔，一般是不允許的，絲印放好了么？淚滴增補ok不，還有飛線么？ESD設計注意的設計考慮了么？（這個做專題以后講述）接口電壓是內部供電的設計還是外部供電的設計？等一些信息，如ok了就可以生成gerben文件，交付工廠進行fpc生產了。

  其實fpc設計是非常簡單的設計，需要熟悉軟件的操作，以及良好的設計習慣與電子專業的一些背景知識，不過想設計出高質量的fpc，那就需涉及很多的電子知識了，所以真正能設計出好的設計還是需要好好總結以及好好結合量產案子分析，掌握一定的高頻電子知識方是上上之策。
