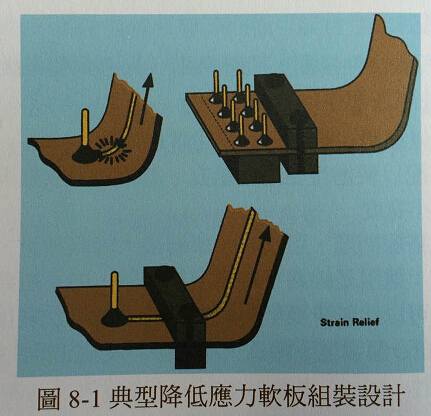

柔性線路板端子是比較弱的連結點，設計時需要特別關注。在組裝時如果是采用焊接技術，它們會暴露在極熱的環境或者受到壓力，且不論用什么組裝方法，在產品的整個生命周期中都會有高應力集中的問題，這是因?yàn)槿嵝跃€路板組裝到硬質框體上時，其轉換區域必然會有應力集聚現象。圖8-1所示，為典型降低應力的柔性線路板組裝設計。

最簡單低成本的端子，是在個別線路制作放大區域或襯墊，這些點會對齊連接器插梢或元件端子，也有部分利用通孔執行，并以永久性的焊錫來連接到保護膜或覆蓋涂裝的開口上。這是最普遍用于低成本、大量生產的柔性線路板端子設計。進行端子處理需要搭配相關數據，端子的設計定義與文件包括：座標底片、鉆孔程式與模具設計：

1.端子（底片）

2.通孔（鉆孔程式或模具設計）

3.開口（鉆、切程式或模具設計）

反向折疊設計與其他技術會增加繞線面積或降低線路布局面積，會迫使端子襯墊必須設計到反面。反面裸露可能會增加線路制作成本，設計者必須判定縮小面積與增加制造成本間的整體優劣。

端子應該要聚集在一起并對正以提升強度，它們會相互產生強化作用并保護免于應力集中，當只有少數襯墊出現在一個端子區域，特別是當柔性線路板以某個角度近接時，就可能需要進行保護性補強以解除應變獲改善應力分布及襯墊介面。

焊接是良好的組裝技術，但是壓力連接、導電黏著劑與打線連接，也都被普遍用在柔性線路板組裝上，因?yàn)樗鼈兛梢允褂帽容^低成本的介電質。當使用直接焊接，襯墊與支撐介電質的結合力會因?yàn)楸┞对跇O端溫度下而被弱化，比較大的襯墊可以增加邊耳設計提升襯墊在焊接中的穩定度。保護膜重疊在羰子上可以產生強化作用，建議可以采用保護膜重疊范圍約10mil，如果接點位置長度足夠也可以再延伸。襯墊到線路的連結點應該要維持內圓角設計以降低應力集中在容易受損與高應力的介面。
