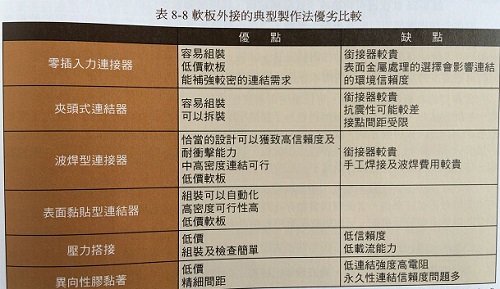

即使軟板的設計可以省掉一些連接器，但有一些連接器的設計是無法避免的，那就是一些軟板對外連接的設計，深圳FPC廠常用的設計模式及一般性的優劣特性比較，如表8-8所示。某些基本的連接器相對簡單，典型的包括：絕緣交替式與夾持型連接器，這些都普遍應用在低成本應用，它們一般并不被認定有高信賴度。

制作公、母插梢在插槽型連接器上，鑄造或青銅插梢可以直接安裝在軟板上。這些方式都有一些成功案例被應用在特定低階產品領域，這些產品的性能并沒有太關鍵顧忌。

前述雕刻式軟板技術，有能力可以直接整合連接器到軟板上。這種方法適用于一些不同電子應用，基于這個原因軟板并不需要搭配散裝插梢元件。這種技術可以利用軟板延伸出來，利用沒有支撐的邊緣進行接觸。

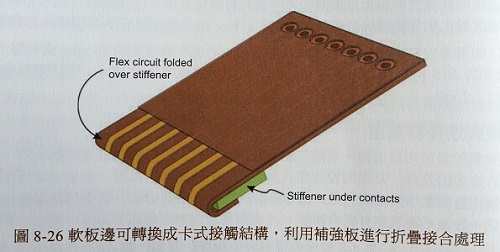

另外也可以利用邊緣折疊補強產生卡式結構作為接觸區，這是簡單且相對便宜的軟板互連法。它是直接順著卡邊緣與硬板接觸，這類結構有幾種可用的連接器類型。因為軟板本身薄，可以搭配適當寬度的連接器設計，簡單使用各種厚度補強板制作，典型范例如圖8-26所示。軟板使用表面貼裝連接器的比重提高，主要原因是以降低尺寸為目的。并不令人意外，低稜線連接器會相當適合這種需求且符合軟板組裝能力。

有些低稜線連接器目前在市場上流通，這些小型連接器非常適合許多空間有限的軟板應用。低稜線連接器類型如：低插入力與零插入力連接器，可以制作的接觸點間隙可以小到0.3mm，已經是量產化商品。要讓軟板與下一階裝置進行互連，可以利用相當多的方式來達成，選擇本身是依據最終產品的成本與性能需求而定。

當?shù)湫偷能洶灞缓唵尾捎?，可以讓使用者搭配構裝外殼產生形狀。仍然有許多應用需要一些動態撓曲，而更多數軟板應用是為了要搭配組裝將功能性元件置入產品，這方面需要軟板來進行彎曲或折疊連結。軟板可以隨數百萬到數十億次的撓曲循環，必需提供正確設計以符合功能所需。即使是那些靜態應用軟板，也可能在改善應用與設計而可以用在動態循環，這種狀況常發生在各類行動電子產品設計上。

例如：輪胎面對沖擊與震動，會讓軟板隨數百萬次低震幅、高頻彈性循環。如果沒有考慮動態軟板設計準則，當沖擊與震動存在時潛在不預期循環疲勞故障就會出現。留意一些簡單的動態軟板設計準則，可以對軟板應用有相當大的幫助。
