強硬折疊FPC是一般不會建議使用的方式，不過如果能夠注意一些特定的執行細節，還是可以成功的做出這種結構。當需要采用這種結構時，F(xiàn)PC應該要進行貼附以免FPC產生回彈。如前所述，保持結構平衡有利于最佳化撓曲持久性。這種應用的理想銅皮選擇，應該以低強度、高延展性銅為優先，完全回火軟銅是需要小彎折半徑結構的良好選擇。

當彎折FPC用于靜態設計，定形來搭配維持形狀是期待的特性，不過需要留意FPC有時候會有部分彈性記憶。了解如何讓FPC定形以搭配應用外型的方法，應該可以幫助克服這種問題。首先應該要最大化金屬面積，銅或任何其它金屬都可能被作為導體，當產生彎折超過彈性限度時它們都會產生永久性的變形。

許多高分子物質如果超過它們的彈性限度也會產生永久變形，不過多數狀況下它們的彈性會比金屬好。因此當面對組合結構時，我們可以看到金屬已經呈現塑性變形，但是高分子材料仍然維持在其彈性范圍。

一、彎折區域讓金屬成為主體

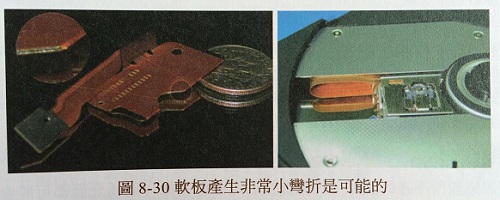

為了避免金屬被高分子材料的彈性彈回，必須要讓整體定形力超越高分子的彈性記憶。銅比較強壯且具有比較高的彈性系數，但是如果線路細小或銅金屬在局部位置百分比低，高分子的彈性應變可能讓FPC回復到原始平整狀態。而這個方法是多數FPC制造商用來維持尺寸穩定度的方法，可以搭配進行使用。圖8-30所示，為嚴重彎折的FPC范例。

二、寬的線路彎折區

如果FPC重量是一個顧忌，額外銅面積可以在局部制作。這種狀況下，應該將永久彎折區的線路外型盡量做寬，同時將進入與離開的部分降低寬度，如圖8-31所示，線路在兩個方向都縮小到新的寬度。

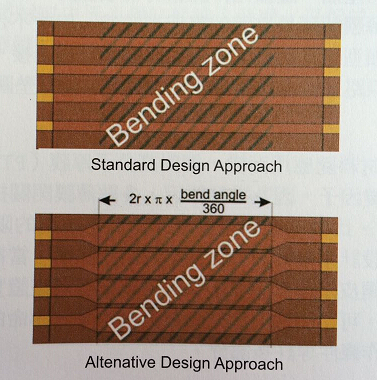

圖8-31要產生永久性彎折，彎折區銅線可制作得比較寬或使用銅厚的銅決定彎折區長度

一般的潛在問題是，彎折區究竟需要多少長度，線路又要加寬多少長度呢？比較簡單的方法是，推算彎折區的橫跨角度，之后以彎折的半徑來換算彎折部分需要的概略長度，設計只要將這個長度略加多一點就可以了，應該要確認彎折區要足夠數量的加寬銅線路。
