軟板應力測試后評估
軟板的后續檢驗是在熱測試后進行，以顯微鏡評估電鍍通孔斷面是驗證的方法，用來判定極端的電鍍通孔品質。

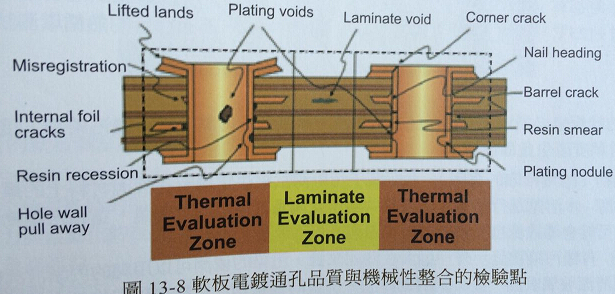

熱應力—漂錫熱應力測試，被用來判定是否電鍍通孔可以成功的通過組裝存活，測試是以軟板暴露到融爐焊錫10秒溫度在288℃，這比一般的典型組裝要嚴苛，但是它被用來篩選產品與避免臨界的產品進入制造。樣本被固定并進行斷面評估，如圖13-8所示。
重工模擬—在電鍍通孔上進行焊接與拆除元件引腳五次，是要模擬修補的場合并評估它對軟板電鍍通孔整合的影響。這個測試需要有技術的人員來執行，因為不良控制的烙鐵可能會引起明顯損傷。
襯墊浮雕—產品再次評估熱應力后的襯墊浮雕，浮雕的限制等級已經設定，在測量時要確認襯墊不會在使用中浮離軟板表面。
