FPC軟板廠，什么是FPC測試排線板
軟板廠提供單面、雙面、多層線路板，透明PET線路板，柔性線路板，軟硬結合線路板，主導產品FPC測試排線板，應用領域：測試治具
一.FPC排線的特點：

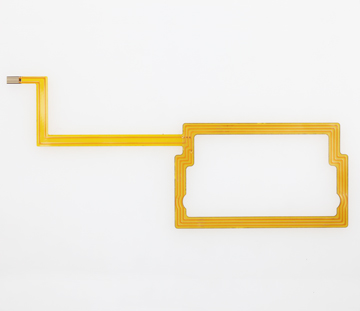

.jpg)
1．以自由彎曲、卷繞、折疊、并可作一千萬次的滑動.
2．覆銅板FPC柔性線路板生產，涂覆層、粘結片和增強板等 無鹵FPC。 材料：旨在制造無鹵FPC
3. 使用方便、特強柔軟度、體積小巧、使用靈活；有利于運輸倉存及降低成本。
<屏蔽擾性印制電路FPC柔性線路板，線密度高、重量輕、厚度薄、配線空間限制較少、靈活度高等優點>
二.什么是FPC測試排線板：
1.單面板，分為多少拼數，多少間距，設計成直條排線或彎曲排線，用在顯示屏測試產品性能
2.雙面板，根據客戶產品原理圖的要求和說明，設計成插拔連接器焊盤。
3.多層板，同樣是根據客戶產品原理圖的要求和說明，可設計成多個插拔連接器焊盤。
4.針對測試治具的排線，在FPC板上設計幾個固定孔位置，用來定位，并在測試開窗焊盤的背面定位孔部位加FR-4補強板（增加排線的厚度和平整度）與排線結合，做激光精孔，公差+-0.03-0.05mm范圍，用探針檢查測試效果。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
