對指紋識別軟板 100%檢驗為什么不100%有效？

文章來源：作者：何琴 查看手機網址
掃一掃！
掃一掃!
人氣：2397發布日期：2021-10-30 08:43【大 中 小】

  為了避免不合格產品被發貨，對指紋識別軟板進行100%的檢驗是一種常見的做法。生產的每個產品均經過檢驗并判斷為合格或不合格。合格品將出貨，而不合格品將被留下來，維修或者報廢。

  這一切很簡單、很直接。不考慮檢驗人員的失誤的話，似乎100%檢驗是一種非常有效的方法。
  本文的目的是用數學來證明為什么進行100％的篩選檢查不會100%有效。

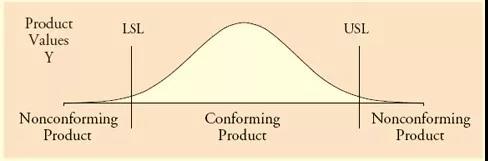

  我們假設產品的特性值是正態分布的，用Y表示，如下圖所示。

  產品的合格標準已知，上下限的規格值也已經給出，如上圖的LSL與USL。在LSL與USL之間的產品將是合格產品。

  但是實際的Y值我們是不知道的，需要用測量系統去測量它，Y的測量值我們稱之為X。

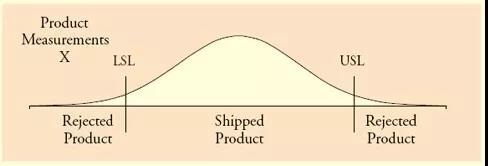

  測量出來的X值是不等于Y的，因?yàn)橛袦y(cè)量誤差的存在，這個誤差我們稱之為E。因?yàn)闇y(cè)量誤差也是正態分布，因此我們得出測量值的分布如下圖，與Y的分布形狀類似，但是X的方差要大一些，等于Y的方差加上測量誤差E的方差。

  接下來我們用雙變量正態分布來顯示Y與X的相關性。

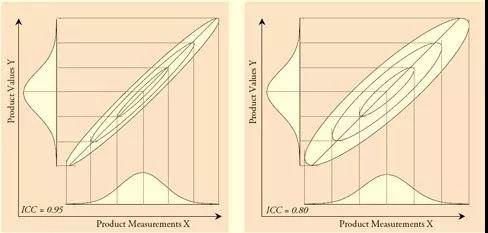

  該分布的概率模型可以在XY坐標平面中由一系列橢圓表示，下圖顯示了兩個雙變量正態分布的一，二和三標準偏差等值線，其中組內相關系數分別為設定為0.95和0.80。

  從上圖可以看到，隨著測量誤差的增加，雙變量正態分布的橢圓變得更胖，主軸線偏斜。
  我們感興趣的是：哪個范圍內的測量值X對應的是合格的Y。

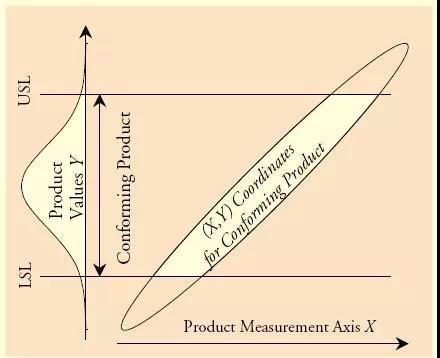

  下圖白色范圍標示出了合格產品的范圍。

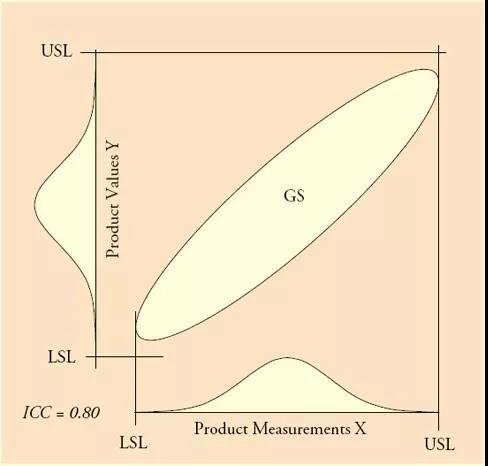

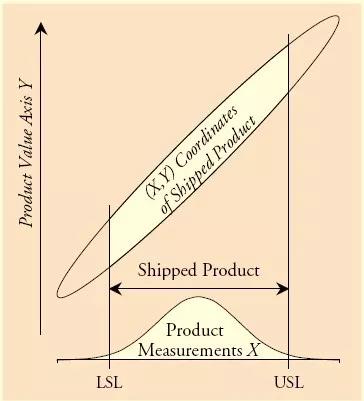

  而下面這張圖標示出來了100%檢驗后出貨的產品的范圍。

  到此，我們已經很清楚地看到，100%檢驗后出貨產品的范圍與實際合格產品的范圍是不同的。

  100%檢驗通過的產品范圍 ≠ 合格產品的范圍
  我們用產品的合格好壞與出貨與否將所有產品分為四個類別：

合格的檢驗通過的產品（GS：Good and Shipped）

合格的檢驗拒收的產品（GR：Good and Rejected）

不合格的檢驗通過的產品（BS：Bad and Shipped）

不合格的檢驗拒收的產品（BR：Bad and Rejected）


  GS與BR是我們想看到的結果，BS將給客戶帶來麻煩，而GR將給自己帶來麻煩。

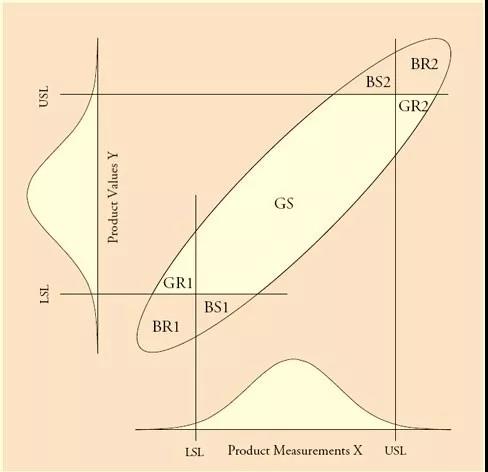

  下圖顯示了各個類別在雙變量正態分布中的位置。

  對于指紋識別軟板廠來說，他希望的是合格產品的出貨比例（PGS: Proportion of good product that is shipped）盡可能的高：

  PGS = GS / (GS + GR1 + GR2)

  對于客戶來說，他希望的則是不良產品被拒收的比例（PBR: Proportion of bad product that is rejected）盡可能的高：
PBR = (BR1 + BR2) / (BR1 + BR2 + BS1 + BS2)

  糟糕的是，PGS與PBR二者并不是線性相關的。

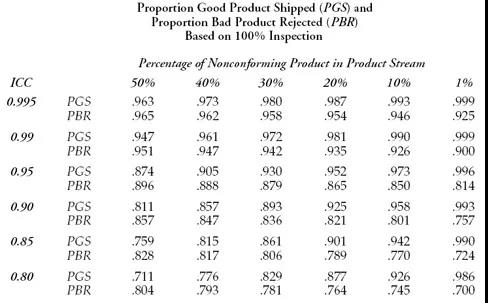

  下面是一個評估表，呈現了在不同的測量誤差水平，總體不合格產品比例情況下，PGS與PBR的值。

  就以上表中最右下角的一組數據來做解讀：當整體產品的不合格率在1%，測量誤差較大（ICC = 0.8）時，生產者將有98.6%的概率將合格品出貨，但是不良產品拒收的比例只有70%，大量的不良品將流向客戶。
怎么解決這個問題呢？似乎只有兩種辦法。

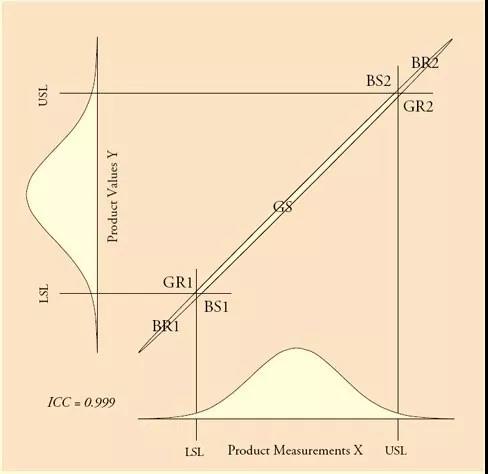

  第一種辦法：指紋識別軟板廠要堅持100%檢驗，那么就要改進測量系統，使得雙變量正態分布中的橢圓扁到像一條直線一樣，這時PGS與PBR都會非常高。

  代價是：你需要一個趨近完美的測量系統，這往往需要巨大的投資，同時巨大的投資并沒有解決問題，而只是把問題留了下來。
第二種辦法：提升過程能力，使得過程的產出都在規格上下限范圍內，這時候已經不需要100%檢驗了，既可以節省升級測試系統的投資，又可以省去檢驗的花費，更關鍵的是真正解決了問題。

  至此，我們的結論已經非常清晰：

  測量系統誤差的存在，使得100%檢驗無法具備100%的有效性；

  100%檢驗解決不了質量問題，還會需要不必要的設備投資與人員檢驗費用；

  測量系統應該被用來實質上改善生產過程的質量和一致性，而不是用來做檢驗。
