FPC廠的電池軟板圖識讀方法

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2824發布日期：2021-11-02 04:49【大中小】

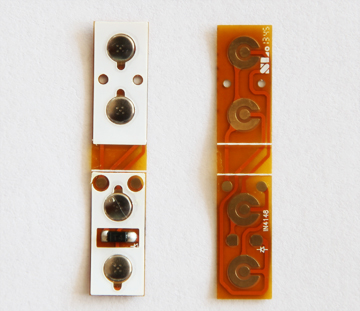

電池軟板的圖用以表示各元器件在實際電路板上的具體方向、位置、體積。它能將電路原理圖和實際電路板溝通起來。由于在印制電路上不能像電子電路那樣看到元器件的排列，所以識讀起來比較困難。識讀印制電路板圖時可以采用以下方法，能夠達到很好的效果。

(1)以集成電路、晶體三極管、開關件等器件標號為讀圖開端，這是因為這些元件的標注較少且比較醒目。

(2)大面積的銅箔是地線，而電路板上的地線都是相通的。開關件的金屬外殼也是接地的。

(3)根據基本單元電路的特點查找元器件。例如，在超外差收音機的電路中，振蕩線圈附近的晶體管是本機振蕩管﹔在輸出變壓器附近的晶體管是功放管。

(4)根據印制電路板圖上的功能電路的標注進行查找。

(5)畫出讀圖方向。當用印制電路板圖與電池軟板對照時，可以在印制電路板圖和印制電路板上畫出讀圖方向。當印制電路板與印制電路板圖對照有不完全一致的情況發生時，要以實物為主，并修改印制電路板圖。

(1)弄清楚用途、化繁為簡。對要識讀的電池軟板電子電路圖，首先要了解這個電路的用途，然后看它是由什么電氣元件組成的。再根據這些組成部分把整個電路分成若干部分，利用方框圖的形式，把各部分電路及各電路之間的關系表示出來。這樣就可以通過方框圖對電子電路進行粗略的分析了。

(2)找出電源斷和負載端。這就是指要找到電路兩頭，以分析電路的輸入和輸出信號。例如，判斷電路是帶動揚聲器、顯像管、推動指示儀表還是帶動其他負載。另外，還要找準電源和電源的極性、電源電壓大小和來源。

(3)以晶體管為主。這是指以晶體三極管、集成電路為中心，分析各個晶體管在電路中的作用，看由其所構成的基本單元電路。分析電路時，要逐級分析信號的傳遞與變換過程。

(4)分析各點電位。在分析晶體三極管各極電位、集成電路各引腳電位和電路中各節點電位時，必須找出一個基準電位作參考。通常以"公共地線（零線）"為基準。如果沒有一個基準點，就無法將電路中的各點電位加以比較，更無法弄清楚電路中各點電位的變化趨勢了。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
