教你如何檢查與預防指紋識別軟板短路

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2479發布日期：2022-01-15 09:58【大中小】

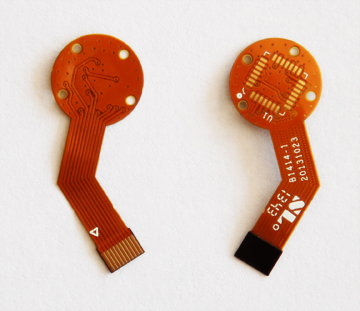

電子產品的維修遇到最多的問題之一就是短路，短路對指紋識別軟板貼片造成的危害相當大，小到燒掉元器件，大到指紋識別軟板貼片報廢。我們只有盡量避免短路產生，必須把握生產每一個步驟，檢查時不放過每一個可疑點。

　　1. 如果是人工焊接，要養成好的習慣，首先，焊接前要目視檢查一遍指紋識別軟板，并用萬用表檢查關鍵電路(特別是電源與地)是否短路;其次，每次焊接完一個芯片就用萬用表測一下電源和地是否短路;此外，焊接時不要亂甩烙鐵，如果把焊錫甩到芯片的焊腳上(特別是表貼元件)，就不容易查到。

　　2. 在計算機上打開指紋識別軟板圖，點亮短路的網絡，看什么地方離的最近，最容易被連到一塊。特別要注意IC內部短路。

　　3. 發現有短路現象。拿一塊板來割線(特別適合單/雙層板割線后將每部分功能塊分別通電,一部分一部分排除。

　　4. 小尺寸的表貼電容焊接時一定要小心，特別是電源濾波電容(103或104)，數量多，很容易造成電源與地短路。當然，有時運氣不好，會遇到電容本身是短路的，因此最好的辦法是焊接前先將電容檢測一遍。

　　5. 如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板，因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。由于BGA的焊接難度大，如果不是機器自動焊接，稍不注意就會把相鄰的電源與地兩個焊球短路。
