電池線路板模組的改進

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：2867發布日期：2021-03-20 09:46【大中小】

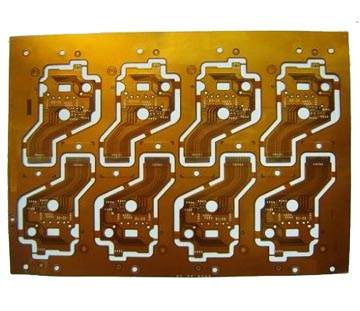

隨著電池模組的工藝改進，越來越多的模組采樣線開始采用柔性線路板。柔性電路板，是用柔性的絕緣基材制成的印刷電路。近年來軟式電路結構明顯地重要，

相比于原有的圓線采樣線，軟式結構有幾個優點：

1.柔性線路板的輕量化：在體積和重量上面，電池FPC占有很大的優勢，相比之前的設計減少了重量；

2.柔性線路板的安全性和可靠性：在裝配和容錯這里，可以避免很多線束設計中由于手工出現的差錯，相比較圓銅線，柔性線路板上可以設計板載的保險絲或者采用細的線徑來實現采樣線的短路保護；

3.成本和工藝改進：從成本來看，柔性線路板本身的成本并不高，采用了柔性線路板以后可以實現不同的工藝方法可以實現較高的工藝自動化。因此在電池模組導入柔性線路板作為采集線束以后，如何把溫度傳感器和柔性線路板連接起來成了一個需要解決的問題。

通過方案對比，找到了以下集中方案：

1.原有方案：無法采用，由于原有方案取消了中間連接的母線排，使得原有金屬夾子無法通過焊接固定，此方案無法繼續使用；

2.采用NTC熱敏電阻外圍金屬殼體，采用超聲波焊接之后固定在母線排上，這種方法是建立在第一種原有方法的集成方案，通過把金屬殼體提早與NTC熱敏電阻連接，然后再通過焊接處理的辦法來改進工藝加快生產速度；

3.采用表貼的NTC溫度傳感器在柔性線路板上表貼，然后封膠處理之后背面。對比兩種方法后，考慮到第二種方法需要沿用之前的圓線，使得圓線和柔性線路板之間還要有一次額外的連接，因此選擇了第三種方法進行操作。通過實驗驗證發現，通過底部粘接高導熱的粘接膠可以很好地把溫度的數據快速地反應出來，溫度的熱容比較小，能夠快速反應溫度的變化情況。
