啥？FPC廠拼版對SMT組裝有影響！
問
FPC廠的PCB為什么要拼版？
拼版主要是為了滿足生產的需求，有些PCB板太小，不滿足做夾具的要求，所以需要拼在一起進行生產。
拼版也可以提高SMT貼片的焊接效率，如只需要過一次SMT，即可完成多塊PCB的焊接。
同時也可以節約成本，如有些異形的PCB板，通過拼板可以減少浪費，從而提高面積的利用率。
答

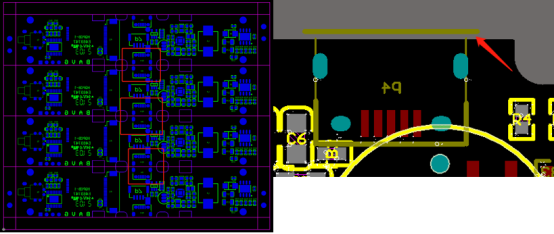

無間距拼版的不良案例
問題描述
由于軟板上的元件封裝絲印，在設計時超出了板邊，且在拼板時未注意檢查，所以無間距拼版后，導致元器件干涉，影響了SMT貼裝。
問題影響
超出板邊的器件，無間距拼板時會無法組裝，影響了產品開發周期，如果強行組裝，如將挨在一起的同邊器件，一半組裝一半不組裝，也會導致產品報廢一半。
問題延伸
超出板邊的器件，通過無間距拼版后，在勉強能插件的情況下，插件后分板還會導致元器件的損壞，造成的成本損失更大。
PCB拼版的適用方式
1

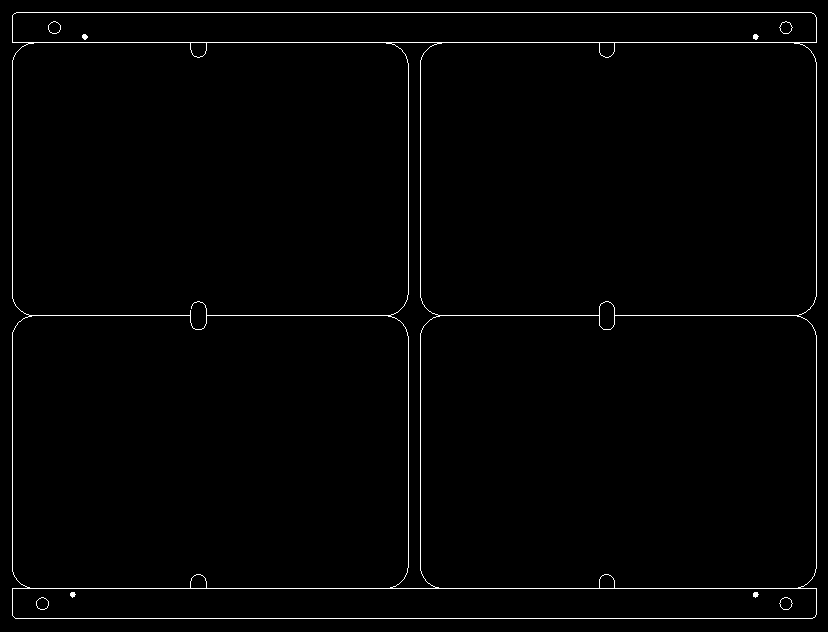

CNC+V-CUT拼版
鑼板加V割拼版方式，適用于板邊有器件的板子，不能無間距拼版，采取加工藝邊形式拼版，兩頭加工藝邊V-CUT處理，中間留間距鑼空，方便焊接元器件，否則板邊的器件相互干涉，無法組裝焊接。
2

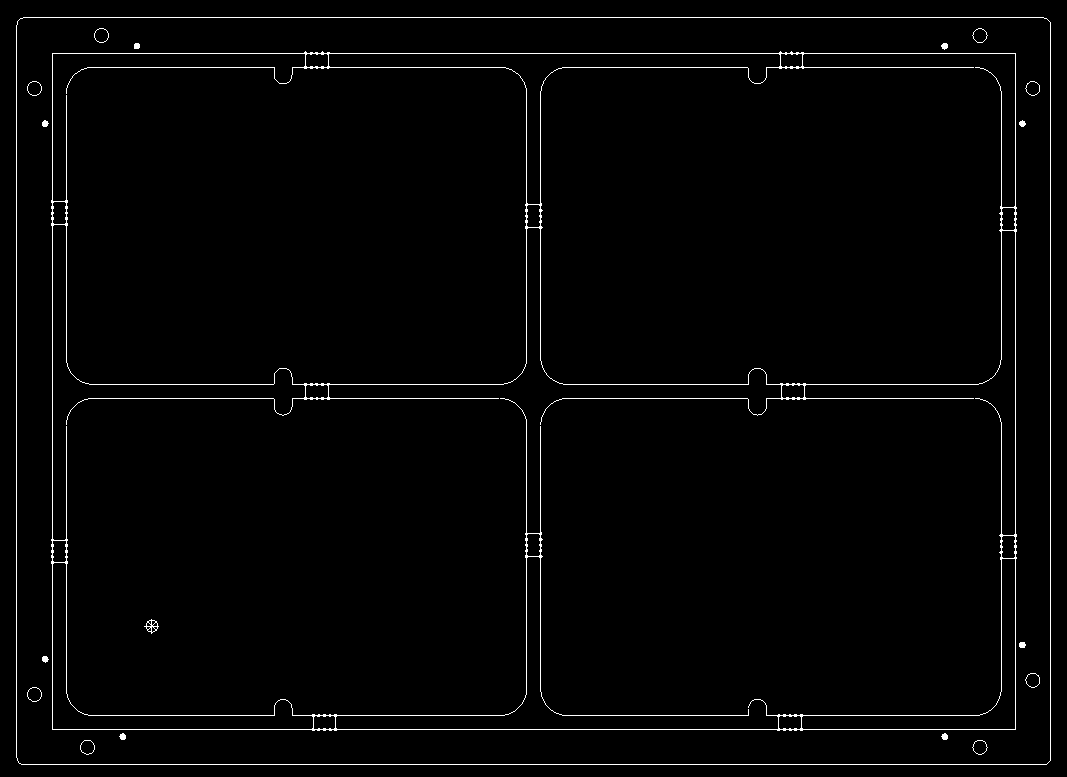

郵票孔橋連拼版
郵票孔是拼版的一種橋連方式，郵票孔橋連可以解決V-CUT橋連不能解決的問題，比如圓形板、不規則的板子等，不能V-CUT就只能采取郵票孔連接拼版。
3

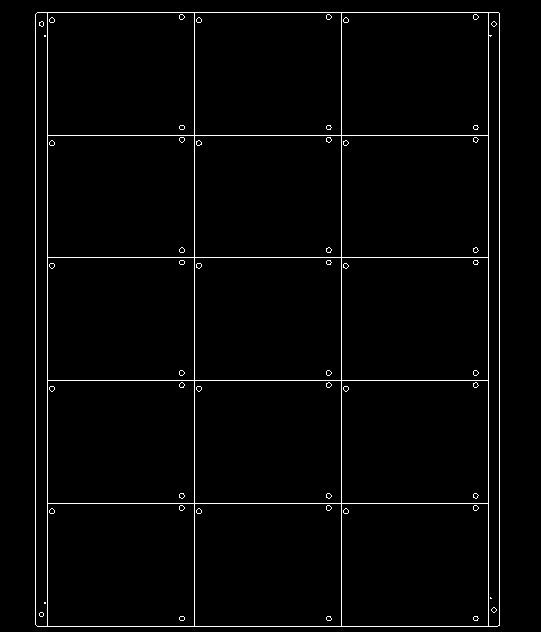

V-CUT橋連拼版
V-CUT橋連拼版適用于規則的板子，因?yàn)閂-CUT刀不能拐彎，所以V-CUT位置必須是直線才能V-CUT，還有一點要注意，元器件靠近板邊的位置，不能拼版V-CUT，不然會影響組裝焊接。
4

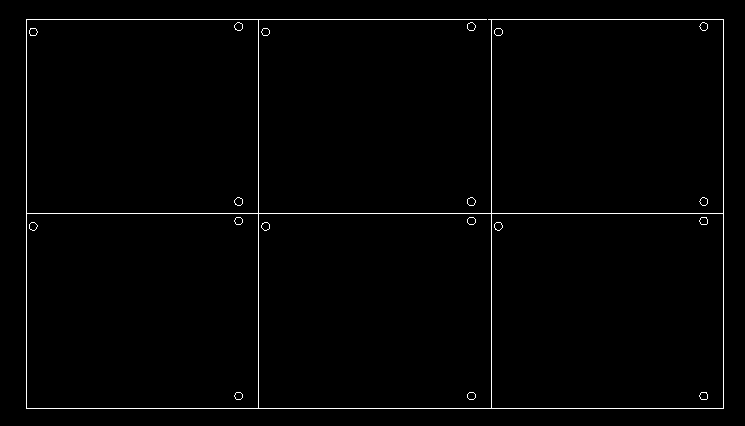

無工藝邊拼版
小板拼版為了節省板材的利用率，經常會不加工藝邊，但是要注意，V-CUT的位置不能有元器件在板邊，如果元器件靠近板邊的，最好是加工藝邊留間距拼版，否則也會影響元器件的組裝與可焊性。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
