電池軟板廠講FPC主要原材料有哪些?

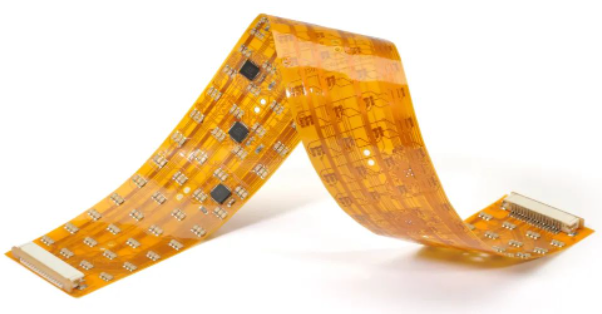

電池軟板廠講，大家應該比較了解FPC電路板的特點，體積小、重重輕、可用于精密小型電子設備應用中；可彎折、撓曲，可用于安裝任意幾何形狀設備機體中等等。
那為什么FPC電路板會擁有這些特點呢？今天柔性電路板廠小編為大家介紹FPC主要原材。
其主要原材料有:
1、基材；
2、覆蓋膜；
3、補強；
4、其它輔助材料。
.png)

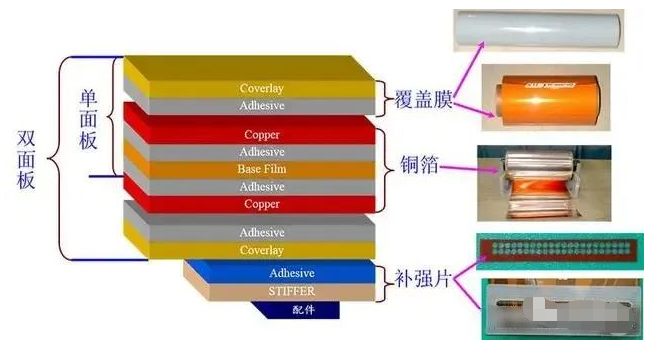

· 基材
1.1有膠基材有膠基材主要有三部分組成：銅箔、膠、和PI，有單面基材和雙面基材兩種類別，只有一面銅箔的材料為單面基材 ，有兩面銅箔的材料為雙面基。
1.2有膠基材無膠基材即是為沒有膠層的基材，是相對于普通有膠基材而言，少了中間的膠層，只有銅箔和PI兩部分組成，比有膠基材具有更薄、更好的尺寸穩定性、更高的耐熱性、更高的耐彎折性，更好的耐化學性等優點，現在已被廣泛使用。
· 覆蓋膜
主要有三部分組成:離型紙、膠、和PI, 然后保留在產品上只有膠、和PI兩部分,離型紙?jiān)谏a(chǎn)過程中將被撕掉后不再使用(其作用保護膠上有異物。
· 補強
FPC特定使用材料，在產品某特定部位使用，以增加支撐強度，彌補FPC較“軟” 的特點。目前常用補強材料有以下幾種:
1.FR4補強:主要成分為玻璃纖維布和環氧樹脂膠組成，同PCB所用FR4材料相同;
2. 鋼片補強:組成成分為鋼材，具有較強的硬度及支撐強度;3. PI補強:同覆蓋膜相同，有PI和膠離型紙三部分組成，只是其PI層更厚，從2MIL到9MIL均可配比生產。
· .其它輔助材料
1.純膠:此粘合膠膜是一種熱固化型丙烯酸酯類粘合膠膜有保護紙/離型膜和一 層膠組成，主要用于分層板、軟硬結合板、及FR-4/鋼片補強板，起到粘合作用。
2.電磁保護膜:粘貼于板面起屏蔽作用。3.純銅箔:只有銅箔組成，主要用于鏤空板生產。
以上就是FPC廠整理的FPC主要原材料。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
