一文梳理FPC應用注意事項和補強輔料的選材
FPC是Flexible Printed Circuit的縮寫,也稱Flex,即柔性印刷電路板。指在以PET或PI為基材的銅箔上, 形成線路的可繞折性印刷電路板, 能夠適當?shù)某休d各式各樣的主被動組件及配件, 透過適當組裝設計, 被廣泛的應用于電子產品的各模塊互連。接下來我們將從應用注意事項和補強輔料的選材方面進行具體講解。

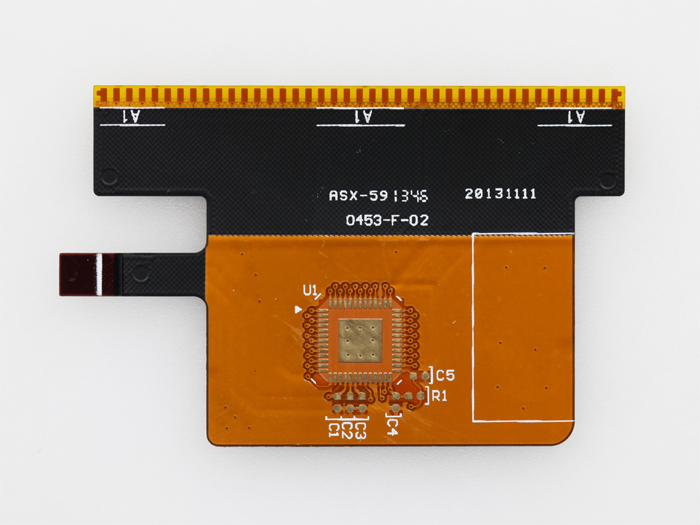

平板電腦電容屏FPC
FPC的應用注意事項
1.避免折﹐壓﹐刮﹐劃傷,移轉運輸最好使用Tray盤;
2.不可用手直接接觸產品,尤其是手指或PAD部位,以免油脂污染﹐造成焊錫性或?qū)ㄐ詥栴};
3.手指及PAD部位不可折彎﹐以免造成金屬鍍層及銅面斷裂﹐其它部位如有作彎折加工時﹐不可死折﹐以免造成線路斷裂或阻值升高﹔
4.盡快上線使用,避免表面處理部分產生氧化或腐蝕變質;
5.因軟板有吸濕性﹐且相對硬板在尺寸穩定性上稍差﹐容易因?yàn)橥饨绛h(huán)境不良而產生漲縮變形﹐故未上線使用時,請不要拆開包裝袋,且需保存在恒溫恒濕的空間.
軟板補強的選材
PI 補強：
適用于帶有拔插手指的插頭板。此類板必須使用 PI 補強，其他類型的板及除插頭位的其他位置建議不要采用 PI 補強，此材料強度不夠且價格也較高。
FR-4補強
FR-4補強使用于按鍵、側鍵類等大部分板，但此補強要用純膠壓合才能起到較好的補強作用。
鋼片補強
鋼片補強適用于帶連接器的多層板及單雙面板。此補強硬度比較高，生產出來的板比較平整，SMT 也比較好操作。建議帶連接器的各類板均可使用鋼片補強（除需接地的采用金面補強）。
柔性印刷電路板輔料的選材
A.普通的板不需要SMT的可采用不耐高溫的膠紙。
B.需要SMT的必須選用耐高溫膠紙。
導電材料的選材
1. 導電膠紙
普通導電膠適用于導電性要求不高的。（如普通的按鍵板類）
導電性能較好的適用于導電性能要求較高且一定要使用膠紙類的。（如特殊的按鍵板等），但此膠紙一般情況我們不建議使用，因?yàn)閮r(jià)格太高。
2. 導電布
此導電布導電性能可以但粘性不是很理想，一般適用于按鍵板類。
3. 導電純膠
高強度導電性能物質，一般用于貼鋼片，但我們不建議用此導電純膠，因?yàn)閮r(jià)格太高。
關于FPC還有許多需要講解的知識，想要了解更多，可以關注下次的內容分享。
