從制造工藝角度,指紋識別 FPC 存在哪些提升空間?

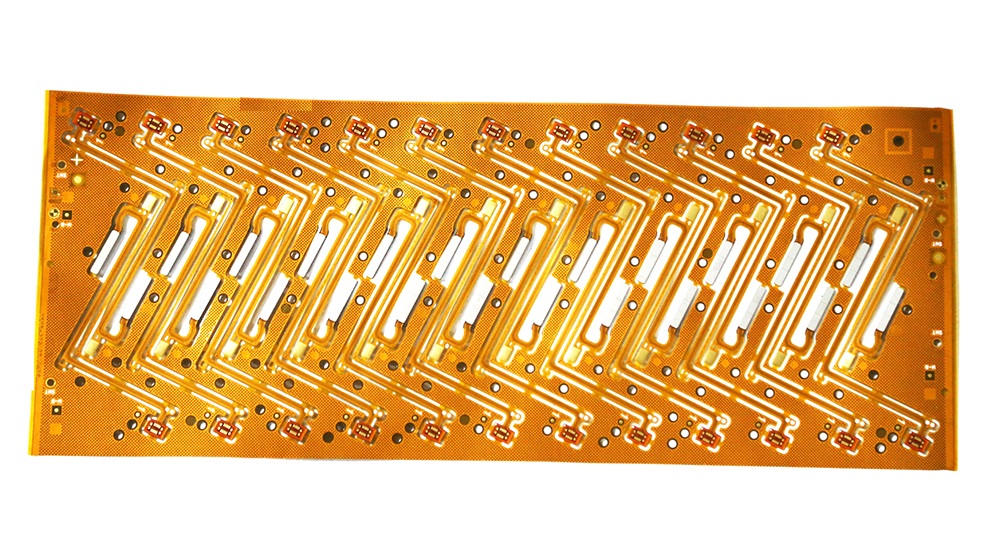

在現代智能設備中,指紋識別已成為安全便捷解鎖的關鍵技術,而指紋識別柔性印刷電路板(FPC)作為其中的核心組件,其制造工藝的優劣直接影響著指紋識別的性能。從制造工藝角度深入剖析,指紋識別 FPC 仍存在諸多提升空間。?
?
指紋識別 FPC線路精度的提升是關鍵一環。指紋識別需采集細微指紋特征,這要求 FPC 上的線路極為精密。當前,雖采用激光鉆孔、精密蝕刻等技術,但隨著對識別精度要求的不斷提高,線路精度仍有進步空間。例如,進一步縮小線路間距,可減少信號傳輸干擾,提升信號傳輸準確性與穩定性,為更精準的指紋特征采集與傳輸提供保障。以現有技術,線路間距若能從目前普遍的幾十微米級別,突破至十幾微米甚至更低,將極大提升指紋識別的精準度,能捕捉到更細微的指紋細節,降低誤識別率。?
指紋識別軟板在微型化元器件布局方面,移動設備輕薄化趨勢促使指紋識別 FPC 上的元器件需高度集成、布局緊湊。制造工藝需不斷優化,以應對這一挑戰。在芯片貼合環節,采用更先進的高精度貼裝技術,確保芯片位置精準,減少因位置偏差導致的信號傳輸問題。同時,合理規劃電容、電阻等小型元器件的布局,在有限空間內實現最優電氣連接,提升整體性能。例如,利用 3D 封裝技術,將部分元器件立體堆疊,在不增加 FPC 面積的前提下,增加元器件數量與功能集成度。?
抗干擾設計的制造工藝同樣亟待改進。指紋識別模組工作環境復雜,易受電磁干擾?,F(xiàn)有的屏蔽層、接地設計等雖有一定效果,但面對日益復雜的電磁環境,仍顯不足。制造過程中,可采用新型電磁屏蔽材料,提升屏蔽效果。在多層 FPC 制造時,優化層間絕緣材料與結構設計,減少層間信號串?dāng)_。通過在 FPC 表面涂覆特殊的抗電磁干擾涂層,能有效阻擋外界電磁信號對指紋電信號的干擾,確保信號純凈度,使指紋識別系統在強電磁環境下也能穩定工作。?
多層壓合技術關乎 FPC 的整體性能。為滿足復雜線路設計需求,指紋識別 FPC 常采用多層結構。在壓合過程中,如何確保各層緊密結合且層間絕緣性良好是一大難題。提升壓合設備精度與控制技術,精確控制壓合溫度、壓力與時間參數,能有效改善層間結合質量。采用先進的真空壓合技術,減少壓合過程中氣泡的產生,避免因氣泡導致的線路短路或絕緣性能下降問題。引入在線檢測技術,實時監測壓合過程中的質量參數,及時調整工藝,保障多層 FPC 的質量穩定性。?
表面處理工藝對 FPC 線路的保護至關重要。目前常見的鍍金、OSP 等表面處理,在耐磨性與抗氧化性方面還有提升空間。研發新型表面處理材料與工藝,如采用納米涂層技術,在 FPC 線路表面形成一層極薄且堅硬的保護膜,既能提高耐磨性,又能增強抗氧化、抗腐蝕能力,延長 FPC 使用壽命,確保在長期使用與復雜環境下,指紋識別 FPC 依然能穩定工作,保障指紋識別功能的可靠性。
?
軟板廠講從制造工藝的各個維度來看,指紋識別 FPC 有著廣闊的提升空間。通過不斷改進與創新制造工藝,有望推動指紋識別技術邁向更高水平,為智能設備的安全與便捷性提供更堅實的支撐。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
